双联PSV系统中切换阀与独立隔离阀的对比

对比的是什么？

两种布置都旨在使一台安全阀可供检查或维护，同时由另一台继续保护设备。区别不在泄压阀的数量，而在于工艺连接如何导向、可独立操作的隔离元件有多少，以及允许的阀位状态如何控制。

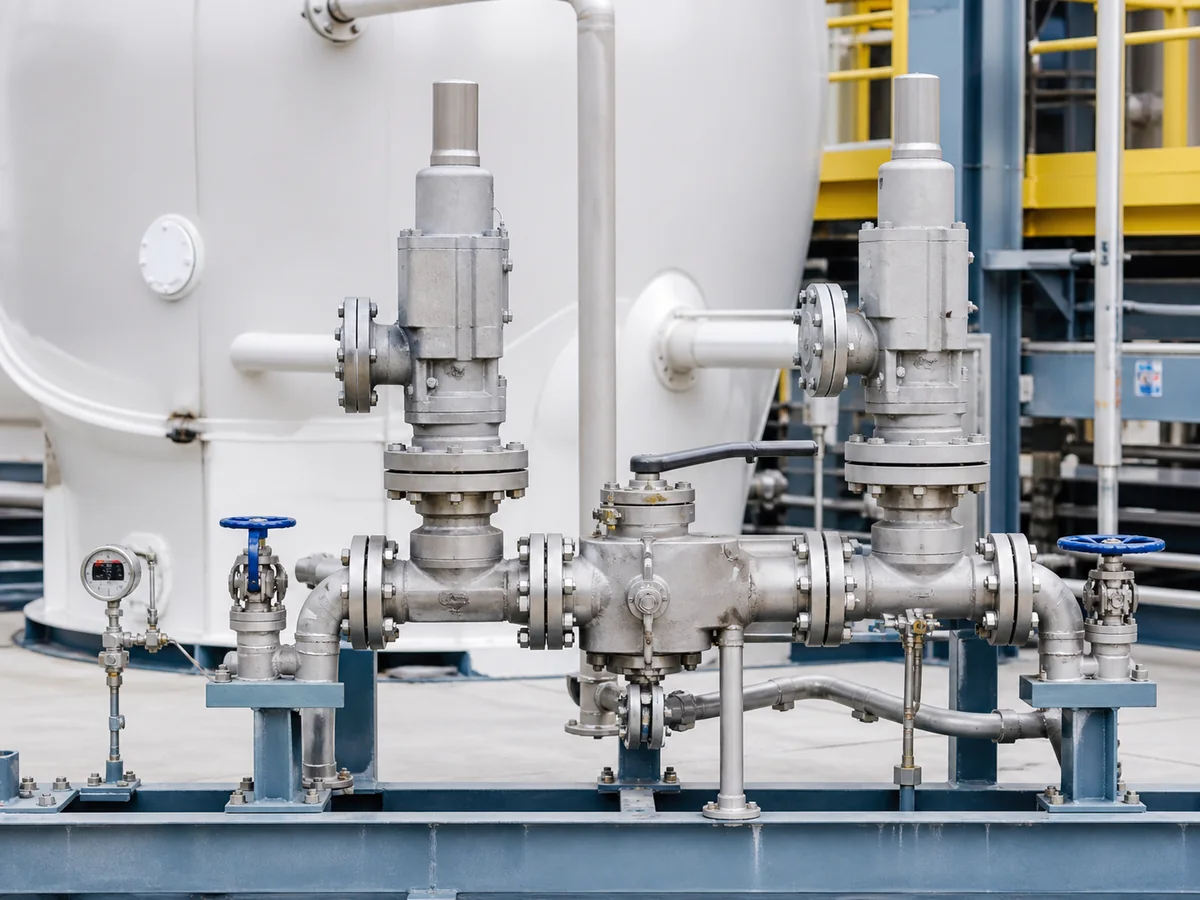

A 专用切换阀布置 使用专门设计的切换装置，或相互协调的入口与出口切换系统，将受保护设备连接至所选安全阀。切换装置本身不是安全阀，也不提供超压保护；它的作用是建立预定的流路。

A 独立隔离阀布置 在每条安全阀支路上分别设置隔离阀。视排放配置而定，安全阀下游支路也可能设有隔离阀。这种结构在机械上可能较简单，但会产生多个必须协调的独立阀位。

术语 在役 和 备用 描述的是预定使用状态；它们不能证明在役支路已经开启、备用支路已经泄压，或所选安全阀具备足够的泄放能力。

初步选型矩阵

本矩阵仅用于初步筛选，并非批准规则。某一行显示有利条件，只说明相应布置值得进一步评估；最终仍须依据完整泄放路径、适用规则及制造商数据作出决定。

判定规则： 应先确认每种允许状态下的在役泄放路径、完整路径的压力损失、维护边界和出口系统行为，再选择布置方案。

首要要求：保持足够的泄放路径

从超压保护角度看，首要问题不是“哪种阀门布置更便宜”，而是：

在每一种允许的运行状态及切换过渡状态下，是否至少有一条尺寸足够、安装正确的泄放路径与受保护设备连通？

手轮看起来已打开、手柄指向某位置或位置指示器显示某状态，都不足以证明安全。路径必须在物理上连续，并能通过所需泄放流量。为此须确认：

• 受保护设备及可信的泄放情景；
• 运行压力、最高允许工作压力（MAWP）或设计压力、整定压力，以及适用的压力积聚或超压依据；
• 介质、相态及泄放温度；
• 所需泄放能力及计算依据；
• 所选配置的安全阀泄放能力认可数据；
• 完整在役路径上的入口压力损失；
• 排放系统压力及背压影响；
• 适用时阀型、内件、阀座、弹簧及波纹管或先导阀的限制；
• 设计允许的准确切换及隔离阀位；
• 错误阀位、中间阀位或阀位不明的后果。

整定压力不等于泄放能力。单凭连接口径也不能证明泄放能力。即使两台安全阀的入口法兰相同，其有效流通孔径、系数、调节状态及获认可的泄放能力仍可能不同。必须按实际所需保护工况审查完整组件。

专用切换阀如何改变选型判断

专用切换阀通过一个操作元件在两条支路之间选择，可降低操作状态的歧义。但不同产品的设计并不相同，不能只凭“ 切换 ”一词就推断内部流道几何结构或中间位置的表现。

潜在优点

• 受控切换过程中，可能只需操作较少的独立入口阀。
• 在役支路与备用支路的关系可能更容易在图纸和操作程序中表达。
• 若有制造商数据支持，专门设计的流道可提供更明确的流动阻力计算依据。
• 机械限位、阀位指示或锁定功能可集成于切换装置。
• 若供货设计针对封闭式排放系统，成套入口与出口切换布置可帮助两端协调。

仍可能出现的问题

• 中间阀位可能减小可用流通面积。
• 管道审查可能错误假设内部接口的连通方式。
• 所选入口路径与出口路径可能不对应。
• 操作人员可能仅凭手柄位置判断，而未确认支路的实际状态。
• 备用支路看似已隔离，内部却可能仍有被困压力。
• 切换装置增加的阻力可能影响入口压力损失。
• 原本适用于某种介质、压力等级或流动方向的切换装置，可能被错误用于其他条件。

询价前应取得制造商的流路图、允许的操作位置、压力—温度额定值、材料规格、阀座或密封细节、流动阻力数据、放空或泄压措施、锁定或联锁功能，以及安装维护说明。仅凭产品名称不能证明适用性。

独立隔离阀如何改变选型判断

独立隔离阀让设计人员在支路布置和部件选择上更灵活，但也增加了可能的阀位状态。仅两只入口阀就有四种基本的开／关组合，尚未计入出口阀、旁路、放空阀或中间阀位。

潜在优点

• 各个部件可能更为现场维护团队所熟悉。
• 每条支路可按常规阀门和管道做法进行隔离及维护。
• 在能够实现符合规范并获项目批准的布置时，可围绕现有管道调整支路布局。
• 更换其中一只隔离阀时，对另一条支路的依赖可能较小。

仍可能出现的问题

• 操作失误或切换顺序失控可能使两只入口阀同时关闭。
• 可能隔离错误的支路。
• 某支路入口阀可能已打开，但其下游排放阀仍关闭。
• 阀门可能停留在部分开启状态，造成过大阻力。
• 即使标称全通径，阀门的实际内径、过渡流道几何结构或泄放流量下的阻力仍可能不适用。
• 锁具、铅封、钥匙、联锁或程序可能被绕过、遗漏，或执行不一致。
• 隔离后的支路内可能仍存有危险压力或介质。

“ 全通径 ”并不是工程验收结论。它只描述阀门的一项特征，不能证明容器接管、管道、管件及阀门组成的完整路径入口压力损失可接受。仍需制造商阻力数据和实际泄放流量计算。

并列工程对比

决策要点： 确认在役泄放路径、完整路径的压力损失、维护边界及出口系统表现后，再选择布置方案。

为什么中间阀位很重要

评估切换系统时不能只看两个终点阀位；两端之间的过渡过程可能才是最关键的状态。

对于专用切换阀，应确认其内部结构在整个动作过程中是否保持至少一条支路充分连通、是否存在流路重叠，以及切换装置是否允许停在两端之间。对于独立隔离阀，应确认规定的开关顺序，以及系统如何防止两条支路同时不可用。

下表仅是 功能审查框架，不是通用操作程序。获批的切换顺序必须依据实际阀门设计、项目文件和装置程序确定。

选定某个阀位本身，不能证明泄放流量足够、隔离可靠或已无储存压力。

区分压力与泄放能力术语

如果把设计、运行及认证术语混用，双安全阀审查就会失去可靠性。应明确记录项目定义及适用规范依据。

不能按公称尺寸推定泄放能力或入口压力损失

在役安全阀通过完整的入口系统承受压力。受保护容积与安全阀入口之间的每个部件都可能增加流动阻力：

1. 设备接管口；
2. 支管接口或集管；
3. 直管段；
4. 弯头、三通和异径管；
5. 切换阀或隔离阀；
6. 入口法兰或螺纹连接；
7. 紧靠安全阀入口的任何过渡结构。

计算应采用所需泄放流量、实际介质物性、相态、泄放压力和泄放温度。对于两相流、闪蒸、高黏度、易结垢、易聚合或易凝固工况，简单的单相流捷径可能不适用。实际几何结构和制造商阻力数据都很重要。

图纸上看似宽裕的独立支路，仍可能具有过大的流动阻力。反过来，紧凑的切换阀组件也不能仅因其流道内径接近安全阀入口口径就获得批准。应审查最不利的可信在役路径，包括安全阀 A 与 B 之间可能存在的不对称性。

如果每台 PSV 计划承担全部所需泄放负荷，应分别核实每条完整路径。如果由多台装置分担泄放能力，须根据适用规范明确审查设计依据、整定压力、允许的压力积聚，以及获认可的能力分配。不能假定安装两台 PSV 就自动具备 200% 的泄放能力或冗余保护。

出口隔离、背压与排放系统协调

入口布置不能脱离排放系统单独审查。即使安全阀入口已打开，只要出口关闭，就不能构成可接受的泄放路径。

当两台安全阀汇入共用封闭式集管时，应确认：

• 安全阀开启前的附加背压；
• 泄放过程中产生的积聚背压；
• 其他装置向同一集管排放的影响；
• 支路与集管的压力损失；
• 液体积聚、排水及低点；
• 热膨胀及封闭液体风险；
• 出口隔离阀位及其与入口选择的协调；
• 反作用力、支撑及接管载荷；
• 所选准确配置对应的制造商背压限制。

将阀门称为 平衡波纹管 或 先导式 并不能代替背压审查。波纹管式结构受背压、波纹管完整性、阀盖通风及使用条件等限制。先导式系统则取决于先导阀、取压通道、密封件及介质洁净度等设计特定因素。应采用所选型号和配置的制造商数据。

对于向大气排放，应评估人员暴露、噪声、危险或易燃介质释放、雨水倒灌、排水、排放方向，以及当地环境或监管要求。双安全阀布置不能使本来不安全的排放地点变得可接受。

维护隔离不等于泄压

关闭或切换阀门可以把支路与某一压力源隔开，却不能证明该支路可以安全打开。压力可能仍被困在隔离装置与安全阀之间、封闭的出口支路内，或受热的充液腔体中。

维护前，获批的隔离方案应涵盖：

• 准确识别安全阀及对应支路；
• 确认替代安全阀路径可用且能力足够；
• 入口及出口隔离阀位；
• 向安全地点放空、泄压或排液；
• 采用适当方法验证压力为零；
• 适用时的危险能量控制及上锁挂牌；
• 残留介质、毒性、易燃性、温度及污染风险；
• 操作空间、吊装、支撑及拆开法兰时的预防措施；
• 重新投用前所需的检验、试验及文件；
• 受控恢复支路并最终核实阀位。

术语 已隔离, 已放空, 已排液 和 零能量状态 不能混为一谈；每一种状态都需单独确认。

阀位控制：机械防护与操作程序

所需控制等级取决于风险、适用规则和装置运行理念。可采用机械限位、困钥联锁、锁具、铅封、阀位指示器、限位开关、允许条件、管理程序及独立复核等措施。

没有任何单一措施在所有场景下都足够。标识牌可能出错；锁具可能装在错误阀门上；开关可能只显示阀杆行程，却不能证明流路畅通；联锁也可能被绕过或规格错误。因此，保护方案应结合清晰的机械设计、无歧义图纸、受控程序、培训、检验及验证。

因果关系图或阀位状态文件还应涵盖指示失效、切换装置卡滞、隔离阀泄漏、阀门部分开启，以及进出口阀位不一致等异常。

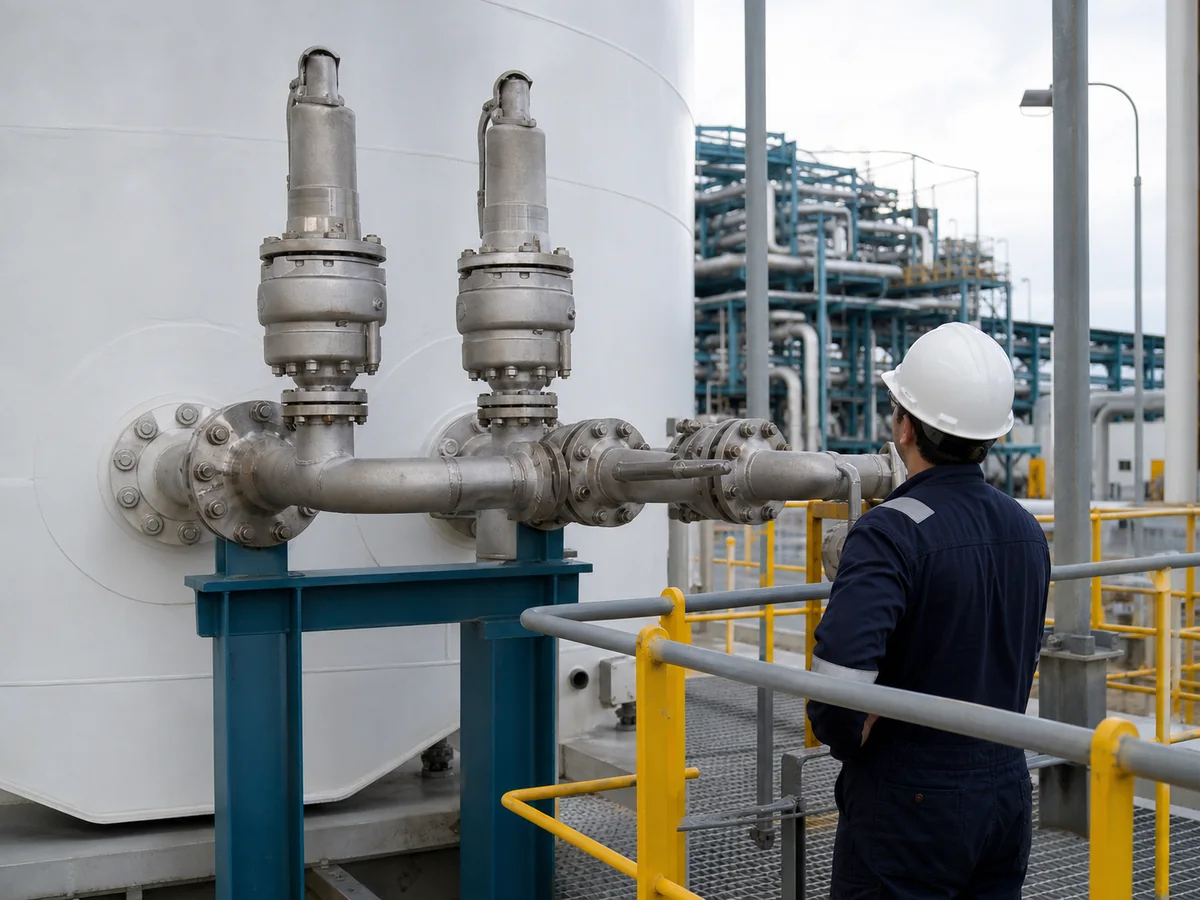

安装与布置检查

所选布置既要满足水力要求，也必须便于实际维护。应审查：

• 所选结构要求时，安全阀须竖直安装；
• 在满足布置限制的前提下，入口路径尽可能短；
• 切换阀和隔离阀的流动方向正确；
• 手柄、钥匙、锁具、放空点及排液点便于接近；
• 阀位能够清晰目视确认；
• 适用时，管道支撑独立于安全阀阀体；
• 接管载荷、热膨胀及振动；
• 入口及排放管道的排水；
• 每台安全阀及切换装置的拆卸空间；
• 放空口、排液点及阀盖通风口的安全导排路径；
• 避免形成积液或积固体的袋形空间；
• 防范环境暴露、腐蚀和误操作。

仅凭材料牌号不能证明适用性。阀体、内件、阀座、填料、垫片、螺栓、弹簧、波纹管及先导系统材料，可能面对不同的工艺或环境条件。应核实整个组件在腐蚀、温度、压力循环、结垢及相容性方面的要求。

介质、材料与密封件初筛

切换装置、隔离阀和安全阀组成一套工况组件，但其接液材料或密封限制未必相同。可用下表确定详细材料及阀门审查时要回答的问题。

上述初筛不能确定具体材料牌号。最终阀体材料、阀座、弹簧、波纹管、填料及垫片选型，须依据实际介质组成、温度、压力、腐蚀机理和制造商限制。

何时通常考虑专用切换阀

出现以下条件时，通常会考虑专用切换阀布置：

• 一台 PSV 拆下接受检查或维护期间，仍需持续提供超压保护；
• 现场希望明确选择在役与备用安全阀，并减少独立的入口阀操作步骤；
• 结构紧凑、专为此用途设计的组件适合现场布置；
• 可取得制造商提供的流动阻力及切换状态数据；
• 封闭式排放系统需要入口与出口选择同步匹配；
• 项目能够落实专用装置、备件和维护说明的要求。

如果现有装置无法满足压力-温度额定值、材料、阻力、排液、可接近性或项目标准要求，或者专用组件造成不可接受的维护或备件依赖，则这一方案可能不合适。

何时可评估独立隔离阀方案

满足以下条件时，可评估独立隔离阀方案：

• 适用规范、监管辖区要求及项目技术规格允许该布置；
• 现场具备可靠且可审计的阀位控制方案；
• 完整管道布置能够维持可接受的入口和出口条件；
• 已审查每种允许阀位及切换过渡状态；
• 阀门具有适用的压力-温度额定值、材料、流道几何形状及阻力数据；
• 隔离、放空、排液及重新投用方法已明确；
• 检验与运行团队能够管理增加的独立阀位数量。

不能仅因标准阀门容易采购或看起来价格较低就选用这一方案。总范围还可能包括额外阀门、锁具或联锁、指示器、泄放布置、支撑、操作程序、培训、检验和文件记录。

常见采购与设计错误

1. 仅按连接口径和整定压力采购。 这两项参数不足以确定所需泄放能力或获认可的泄放能力。
2. 以为两台 PSV 必然构成冗余保护。 其中一条支路可能被堵塞、尺寸不足，或无法接入可用的排放路径。
3. 把全通径标称当作入口压力损失可接受的证明。 必须计算完整在役路径的压力损失。
4. 忽略切换过渡状态。 仅看两端阀位，无法说明切换过程是否安全。
5. 协调入口阀位，却未协调出口阀位。 这可能导致入口已打开而出口排放受阻。
6. 未经放空和压力核实，就认定支路已隔离。 封闭压力和危险介质可能仍留在支路内。
7. 套用笼统的背压假设。 必须评估实际的附加背压和积聚背压。
8. 仅凭外观或铭牌连接口径替换阀门。 流道孔径、泄放能力依据、材料及认证配置可能不同。
9. 只写出标准名称作为采购要求。 仍须确认适用版本、使用工况、项目技术规格、所需文件及监管辖区要求。
10. 只比较采购价格，忽略安装后完整保护方案的范围。 工程设计、管道、控制、备件及全寿命维护可能改变比较结果。

可执行的表格与核查清单

验证与文件矩阵

表中岗位名称仅表示职责。业主、EPC 总承包方、制造商及监管机构应确定实际审批权限和文件提交顺序。

批准阀门布置前所需的工程输入

阀门布置审查清单

• 已明确受保护设备及控制性泄放情景。
• 已区分运行压力、MAWP／设计压力与整定压力。
• 所需泄放能力及计算依据已有文件记录。
• 拟在役的每台 PSV 均有可接受的制造商泄放能力数据。
• 已在泄放工况下核算每条完整入口路径。
• 已审查中间阀位及异常阀位。
• 在每种允许状态下，至少有一条足够的泄放路径保持可用。
• 入口与出口阀位已协调。
• 已评估附加背压和积聚背压。
• 备用维护支路可被隔离、安全放空或排液，并可核实压力。
• 锁具、联锁、指示及程序与风险水平和现场管理方案相适应。
• 材料及压力-温度额定值适用于实际工况。
• 安装可接近性、支撑、排液及拆卸空间符合要求。
• 已明确适用规范版本、项目技术规格和当地要求。
• 已明确审批所需的图纸、制造商数据、计算书、检验和测试记录。

最终决策清单

仅在确认以下事项后，才选择专用切换阀：

• 内部流路及切换过程的行为；
• 实际规格与配置对应的阻力数据；
• 压力-温度额定值和材料的适用性；
• 两侧均切换时，入口与出口的联动协调；
• 隔离、泄压及维护措施；
• 备件、说明书及全寿命支持。

仅在确认以下事项后，才选择独立隔离阀：

• 已按要求防止或控制两阀同时关闭的状态；
• 已处理阀门部分开启及选错支路的风险；
• 全通径标称有完整路径压力损失核算作为依据；
• 入口与出口阀位不会形成受阻的泄放路径；
• 现场能够持续执行所需锁定、联锁、指示、程序及审计控制；
• 能够实际执行在线维护所需的隔离和压力核实。

复合工程工况

培训用综合工程案例 1：一台切换阀、两条独立排放支路

某工艺容器要求在第二台 PSV 拆下进行定期检查时，仍有一台 PSV 保持可用。拟采用紧凑型入口切换装置，但每台 PSV 各自通过独立排放支路接入共用集管。

工程审查不能止于入口选择。团队需将切换装置的每个阀位与相应可用的排放支路对应起来，分别计算两侧入口压力损失，并核查共用集管工况下的背压。维护方案还必须提供安全方法，确认备用支路已经泄压。

示例要点： 专用入口切换阀可简化在役安全阀切换，但不会自动协调出口系统，也不能自行形成安全的维护隔离边界。

培训用综合工程案例 2：独立全通径隔离阀

现有装置设有两条 PSV 支路，各配一台独立全通径隔离阀。有人提议保留现有布置，理由是阀门流道内径与入口管道的公称尺寸相符。

审查发现其中一条支路管件更多、管线更长。因此，两条路径都需要按所需泄放流量和实际介质物性分别计算压力损失。运行部门还需制定受控切换顺序及阀位核实方法，防止两个入口阀同时关闭。

示例要点： 全通径结构和相同公称尺寸，不能证明两条路径的水力表现相同，也不能证明操作方案可接受。

培训用综合工程案例 3：设有出口隔离阀的封闭式集管

两台 PSV 向封闭式泄放集管排放。入口隔离受到良好控制，但各出口阀可独立操作。

阀位状态审查发现一种可能的不匹配：被选为在役的 PSV 入口打开，出口却关闭。因此，设计团队评估机械联动或程序控制，核实集管背压，并在维护前确认正确的放空及压力核实方法。

示例要点： 可用的保护路径必须从受保护设备一直通到最终排放系统；只选择入口支路并不足够。

常见问题

两个PSV是否必须配备切换阀？

不。所需配置取决于适用规范、管辖要求、项目规格、泄放工况、管道设计及操作理念。专用切换装置可减少切换歧义，而在允许且受控充分的情况下，可评估独立隔离配置。两种方案均非自动适用。

两个PSV能否同时隔离？

不能。只要两台安全阀仍是运行设备所需的保护措施，就不能把两台同时隔离当作正常状态。除非受保护设备已按获批准的程序安全停运并隔离，否则每种允许状态都必须保留所需的超压保护。具体要求须按项目和监管辖区确认。

全通径隔离阀能否消除入口压力损失方面的顾虑？

不能。全通径描述的是阀门流道结构，并不包含容器接管、管道长度、管件、异径管、内部几何形状或泄放工况下的流动条件。应依据实际几何结构和适用的制造商数据，计算完整在役路径的压力损失。

每台 PSV 都必须承担全部所需泄放能力吗？

这取决于获批准的保护方案。在许多在役／备用布置中，每台 PSV 都应能承担分配给该工况的全部泄放负荷；但多装置设计也可能采用不同的能力分配。必须按适用规则审查所需能力、整定压力、压力积聚依据及获认可的能力数据。不能根据阀门数量推定泄放能力。

切换后备用 PSV 内的压力一定为零吗？

不一定。入口支路、阀体腔室或排放管道内可能仍封存压力或危险介质。维护前，在完成隔离后还须按要求放空、排液并核实压力。

如何协调入口阀与出口阀？

允许状态矩阵应确保选定的 PSV 既有可用入口，也有可用排放路径。可采用专门设计的联动切换组件、机械联锁、困钥控制、阀位监测或获批准的操作程序。具体方法应由项目条件确定。

平衡波纹管式或先导式 PSV 能解决所有背压问题吗？

不能。每种结构都有运行限制和适用要求。必须针对所选具体型号与工况，核查背压、介质洁净度、材料、取压布置、波纹管或先导系统细节及制造商限制。

双联 PSV 布置的询价文件应包含什么？

应列明受保护设备、泄放情景、介质及相态、运行压力、MAWP／设计压力、整定压力、所需泄放能力及其依据、泄放温度、入口与出口布置、背压、阀位控制方案、材料、适用规范与技术规格、所需文件、数量，以及现有图纸或数据表。

技术审查范围

技术内容适用范围

本文用于支持双联 PSV 切换布置的工程比较和询价准备，不能替代泄放负荷计算、管道应力审查、危险能量控制程序、制造商说明，或责任工程师、业主、检验人员及主管机构的批准。
