Рычажный предохранительный клапан работает за счет использования рычага и груза для создания запирающего усилия на диск клапана. При нормальном давлении груженый рычаг удерживает диск в седле. Когда давление под диском создает достаточную подъемную силу, чтобы преодолеть запирающее усилие рычага и груза, клапан открывается и сбрасывает пар, воздух или…
Рычажный предохранительный клапан работает за счет использования рычага и груза для создания запирающего усилия на диск клапана. При нормальном давлении груженый рычаг удерживает диск в седле. Когда давление под диском создает достаточную подъемную силу, чтобы преодолеть запирающее усилие рычага и груза, клапан открывается и сбрасывает пар, воздух или газ до тех пор, пока давление не упадет до более безопасного уровня. Этот принцип прост, но его не следует путать с современным пружинным предохранительным клапаном, который имеет только подъемный рычаг для ручного тестирования. В текущих промышленных проектах рычажный или грузо-рычажный предохранительный клапан обычно является проблемой устаревшего оборудования, а не стандартным выбором при новой покупке. Инженеры и закупщики должны проверить установленное давление, требуемую пропускную способность, основу сертифицированной пропускной способности, состояние седла, рычажный механизм, защиту от несанкционированного доступа, путь сброса, историю инспекций и применимые нормативные требования перед ремонтом, повторным использованием или заменой такого клапана.
Краткий ответ / Инженерное резюме: Традиционный рычажный предохранительный клапан использует механический рычаг и груз для удержания диска в закрытом состоянии. Он открывается, когда сила давления под диском превышает запирающее усилие, создаваемое рычагом и грузом. Основные инженерные риски включают несанкционированную регулировку веса, износ тяг, залипание седла, неопределенное установленное давление, отсутствие документации по пропускной способности и путаницу между рычажным клапаном и пружинным клапаном с подъемным рычагом.
A Рычажный предохранительный клапан, в традиционном понимании, — это предохранительный клапан, который использует рычаг и груз для удержания диска клапана в седле. Он также называется рычажно-грузовой предохранительный клапан или грузо-рычажный предохранительный клапан. Запирающее усилие создается весом, действующим через рычаг, а не сжатой пружиной.
Этот тип клапана часто обсуждается в контексте старых паровых котлов, учебных схем и обзоров устаревшего оборудования. Он отличается от современного пружинного предохранительного клапана, оснащенного небольшим подъемным рычагом. Это различие важно, поскольку два типа конструкции имеют разный контроль давления срабатывания, риск несанкционированного вмешательства, практику обслуживания, методику проверки производительности и решения о замене.
Рычажный предохранительный клапан использует груз на рычаге для прижимания тарелки к седлу. Когда давление в системе создает достаточную подъемную силу под тарелкой, клапан открывается и сбрасывает давление.
Проще говоря, клапан открывается, когда:
сила давления на тарелку снизу > сила закрытия от рычага и груза сверху
Этот принцип работы является механическим и наглядным, что делает его полезным для обучения основам работы предохранительных клапанов. Однако в реальном оборудовании видимая простота не устраняет необходимость проверки давления срабатывания, оценки производительности, контроля калибровки, инспекции и управления от несанкционированного вмешательства.
Термин “рычажный предохранительный клапан” может вызывать путаницу в запросах на коммерческое предложение и при обсуждении технического обслуживания. Во многих современных спецификациях предохранительный клапан может иметь подъемный рычаг. Этот подъемный рычаг является ручным устройством, используемым для подъема тарелки при подходящих условиях для проверки хода или проведения испытаний. Обычно он не обеспечивает основную силу закрытия.
A рычажно-грузовой предохранительный клапан использует рычаг и груз в качестве механизма силы закрытия. Пружинный пружинный предохранительный клапан с подъемным рычагом использует силу пружины в качестве механизма закрытия, а рычаг является лишь вспомогательным подъемным устройством.
Если покупатель отправляет запрос (RFQ), спрашивая о “рычажном предохранительном клапане”, поставщик должен уточнить, имеет ли покупатель в виду традиционный клапан с рычажной нагрузкой или современный пружинный клапан с подъемным рычагом. В противном случае может быть предложен, куплен или установлен неправильный тип клапана.
Рычажные предохранительные клапаны обычно встречаются в:
Для новых промышленных проектов выбор обычно смещается в сторону современных сертифицированных пружинных, сильфонных уравновешенных или пилотных клапанов сброса давления, в зависимости от условий эксплуатации, давления настройки, требуемой производительности, среды, противодавления, условий установки и применимых норм.
Для полного описания процесса выбора современных клапанов ознакомьтесь с нашим Руководство по выбору предохранительных клапанов.

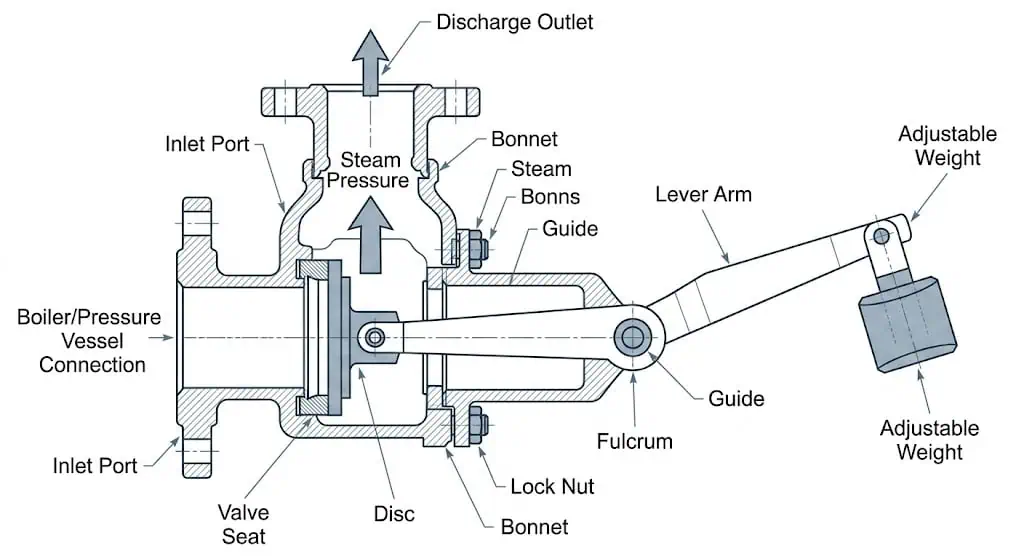

Принцип работы рычажного предохранительного клапана можно понять на пяти этапах: закрытое положение, повышение давления, баланс сил, открытие и повторное закрытие. Принцип прост, но фактическое поведение в эксплуатации зависит от состояния седла, трения в механизме, положения груза, пути сброса, коррозии, отложений, вибрации и состояния технического обслуживания.
При нормальном рабочем давлении груз и рычаг создают достаточную силу, направленную вниз, чтобы удерживать диск в закрытом положении. Диск герметично прилегает к седлу клапана или соплу, предотвращая утечку рабочей среды или пара.
Почему это важно: Если седло повреждено, загрязнено или подверглось коррозии, клапан может пропускать среду даже при правильном положении груза. Устранять утечку следует не путем случайного перемещения груза. Это может скрыть симптом, увеличив при этом фактическое давление открытия.
По мере повышения давления в системе под диском создается сила, направленная вверх. Эта сила зависит от давления и эффективной площади диска, подверженной давлению. Когда сила, направленная вверх, приближается к силе закрытия от рычага и груза, диск может начать подниматься.
По своей концепции это похоже на давление срабатывания в современных предохранительных клапанах: клапан должен начать открываться при заданном давлении. Однако в конструкции с рычажным приводом трение, износ тяг, перемещение груза и залипание седла могут сместить фактическую точку открытия.
Груз действует не непосредственно над диском, а через рычаг. Перемещение груза дальше от или ближе к точке опоры изменяет момент, действующий на диск клапана. Это изменяет эффективную силу закрытия и может изменить давление открытия.
Что может пойти не так: Если положение груза изменено без инженерного одобрения и проверки, клапан может открыться слишком поздно или слишком рано. Слишком позднее открытие может подвергнуть котел или сосуд опасному давлению. Слишком раннее открытие может вызвать ложные срабатывания, потерю производства, потерю энергии и частые ремонты.
Когда сила давления вверх превышает силу закрытия, диск поднимается с седла. Пар, воздух или газ затем проходят через клапан и сбрасываются через выход. Цель состоит в том, чтобы снизить давление в системе до того, как защищаемое оборудование превысит допустимый предел давления.
Одно лишь открытие не доказывает, что клапан может защитить систему. Клапан должен обеспечивать достаточную пропускную способность для вероятного сценария повышения давления. Если требуемая пропускная способность изменилась после снижения мощности котла, изменения технологического процесса, замены горелки, увеличения производства или изменения напорного трубопровода, старый рычажный клапан может больше не обеспечивать адекватную защиту.
Для современного анализа пропускной способности ознакомьтесь с нашим Руководство по расчету предохранительных клапанов и сертифицированной пропускной способности.
После падения давления сила закрытия рычага и груза возвращает диск к седлу. Клапан должен повторно закрыться и прекратить сброс. Плохое повторное закрытие может произойти, если седло повреждено, механизм заедает, диск загрязнен или вибрация повлияла на рычажный механизм.
Как это влияет на техническое обслуживание: повторяющееся плохое повторное закрытие может повредить посадочную поверхность и привести к хронической утечке. Правильный ответ - осмотр, проверка ремонта и тестирование, а не просто добавление веса или принудительное закрытие рычага.
Рычажный предохранительный клапан механически прост, но каждая его часть влияет на конечное поведение при открытии и повторном закрытии. Во время осмотра или замены инженер должен проверять не только видимый рычаг и груз.
| Компонент | Функция | Что проверить |
|---|---|---|
| Корпус клапана | Содержит давление и обеспечивает поток | Номинальное давление, температурная пригодность, коррозия, трещины, состояние выхода |
| Седло / сопло | Обеспечивает уплотнительную поверхность | Коррозия, эрозия, грязь, следы утечки, эрозионный износ |
| Диск или золотник | Открывает и закрывает седло | Поверхностные повреждения, заедание, смещение, отложения |
| Рычаг | Передает силу веса на диск | Изгиб, износ, правильное положение, механические помехи |
| Вес | Создает запирающую нагрузку через рычаг | Несанкционированное перемещение, отсутствие стопорного механизма, отсутствие пломбы или маркировки |
| Опора / штифт / тяга | Обеспечивает точку опоры и передачу усилия | Износ, коррозия, трение, ослабление, несоосность |
| Выпускное отверстие | Направляет сброшенную среду в сторону от оборудования | Препятствие, безопасное направление сброса, нагрузка на выход, условие дренажа |
Корпус должен соответствовать условиям давления и температуры эксплуатации. Седло обеспечивает герметичность. При повреждении седла клапан может пропускать среду до достижения заданного давления открытия. При эксплуатации на паре отложения, коррозия конденсатом и повторное кипение могут повредить поверхность седла.
Диск отходит от седла, когда сила давления превышает силу закрытия. Грязь, окалина или коррозия могут препятствовать плавному движению и вызывать позднее открытие, утечку или плотное закрытие.
Рычаг определяет, как передается сила веса. Любая деформация, смещение или трение изменяют реальную работу клапана. Рычаг, который визуально выглядит неповрежденным, может иметь изношенные точки опоры или чрезмерный механический люфт.
Вес часто виден и может показаться легко регулируемым. Именно поэтому важен контроль несанкционированного доступа. Несанкционированное перемещение может изменить давление срабатывания без явных внутренних признаков.
Точка опоры и штифт должны двигаться достаточно свободно для корректной работы, но не настолько свободно, чтобы создавать ненадежное движение. Износ, ржавчина или грязь могут привести к позднему открытию клапана или плохому закрытию.
Выпускное отверстие должно быть незагроможденным и безопасно направленным. Клапан, открывающийся в заблокированный или небезопасный выпускной путь, не обеспечивает надежной защиты. Нагрузка на выпускной трубопровод, вибрация и карманы для конденсата также могут влиять на поведение при закрытии и утечку.

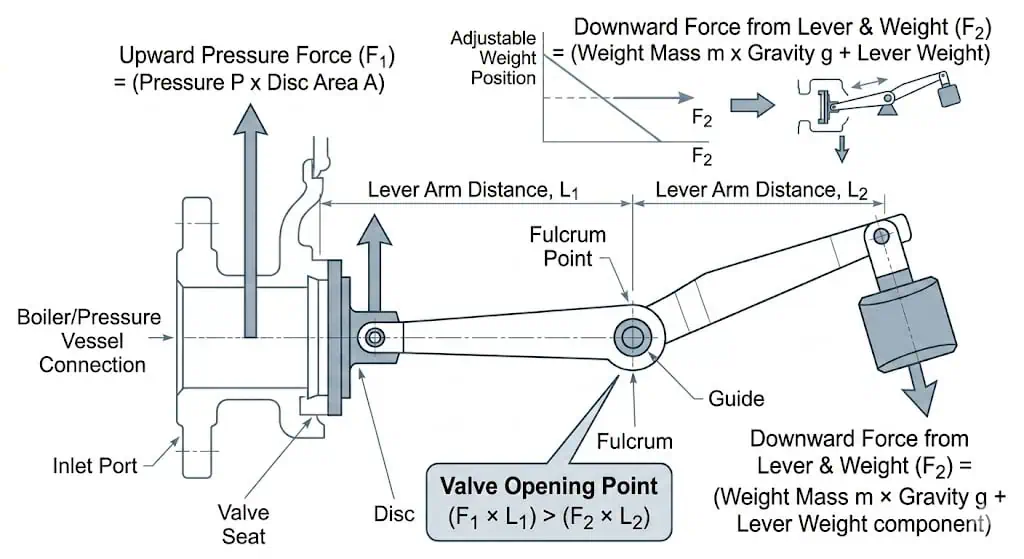

Основной принцип — баланс сил. Давление действует на диск снизу вверх. Рычаг и вес действуют сверху вниз через механизм. Клапан открывается, когда сила давления становится больше силы закрытия.
Изменение положения груза влияет на момент относительно точки опоры. Перемещение груза наружу обычно увеличивает момент закрытия. Перемещение внутрь обычно уменьшает момент закрытия. Именно поэтому изменение положения груза влияет на поведение при открытии.
Почему это важно: Несанкционированная регулировка груза может сделать защищаемое оборудование небезопасным. Это может показаться решением проблемы утечки за счет увеличения силы закрытия, но также может привести к тому, что фактическое давление открытия превысит заданный уровень защиты.
Сила давления зависит от эффективной площади диска, подверженной давлению. Большая эффективная площадь создает большую подъемную силу при том же давлении. Именно поэтому геометрия клапана имеет значение и почему заменяющий клапан нельзя выбирать только по видимым размерам рычага.
Что может пойти не так: Два клапана могут выглядеть одинаково снаружи, но иметь разную площадь диска, пути потока и характеристики производительности. Если заменяющий клапан выбирается только по внешнему виду, он может не соответствовать исходным параметрам защиты.
Теоретически клапан открывается при предсказуемом балансе сил. В реальных условиях трение, коррозия, грязь, отложения и износ тяг могут изменить это поведение. Клапан может открыться позже ожидаемого, вибрировать, пропускать или не закрыться должным образом.
Как это влияет на стоимость и сроки поставки: Залипающий клапан может потребовать незапланированной остановки, демонтажа, стендовых испытаний, ремонта седла, замены деталей или полной замены клапана. Для старых рычажных клапанов детали и документация могут быть недоступны.
Ручную регулировку груза не следует рассматривать как обычную полевую настройку. Любое изменение, влияющее на давление открытия, должно контролироваться, тестироваться, пломбироваться и документироваться в соответствии с применимой процедурой.
Терминологию давления и поведение при установке давления см. в нашем Давление срабатывания, перепад давления и закрытие предохранительного клапана: подробное объяснение.

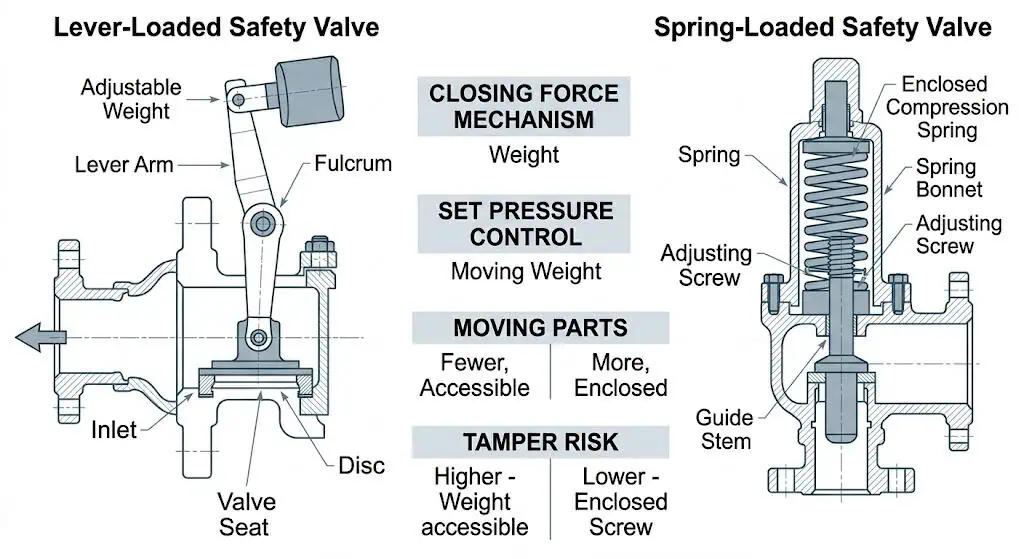

Рычажные и пружинные предохранительные клапаны защищают от избыточного давления, но используют разные механизмы закрывающего усилия. Современные промышленные проекты обычно полагаются на сертифицированные пружинные, балансировочные сильфонные или пилотные устройства, а не на традиционные конструкции с грузом и рычагом.
| Фактор выбора | Рычажный предохранительный клапан | Пружинный предохранительный клапан |
|---|---|---|
| Усилие закрытия | Рычаг и груз | Сжатие пружины |
| Контроль давления настройки | Зависит от положения груза, геометрии рычага и трения в механизме | Регулируется настройкой пружины и проверяется в контролируемых условиях |
| Риск несанкционированного вмешательства | Выше, если груз доступен или не опломбирован | Ниже, если крышка, пломба и запись калибровки контролируются должным образом |
| Проверка сертифицированной пропускной способности | Часто затруднительно для старого оборудования без документации | Более распространено для современных сертифицированных клапанов и документированных технических данных |
| Вопросы технического обслуживания | Износ тяг, трение штифта, заедание седла, движение груза | Состояние пружины, утечка через седло, состояние направляющих, смещение давления настройки |
| Типичный контекст использования | Устаревшие котлы, обучение, старые установки | Современные котлы, сосуды под давлением и технологические системы |
| Решение о замене | Требует тщательного анализа устаревшего оборудования | Обычно проще документировать для новых закупок |
Рычажный клапан использует вес и рычаг. Пружинный клапан использует силу пружины. Эта разница влияет на регулировку, герметичность, техническое обслуживание и проверку.
Контроль давления настройки, как правило, более практичен и поддается документированию в современных пружинных предохранительных клапанах. Традиционный рычажный клапан может быть более уязвим для несанкционированной регулировки, трения в механизме или механических отклонений.
Размер присоединения, размер рычага и внешний вид не подтверждают сертифицированную пропускную способность. Современный обзор защиты от избыточного давления должен подтверждать требуемую пропускную способность, сертифицированную производительность, состояние среды, давление срабатывания, температуру и применимый стандарт.
Почему это важно: клапан может открыться, но не сбросить достаточный поток. Это особенно важно, когда старое оборудование было модернизировано, модифицировано, отремонтировано, переведено на новую службу или подключено к другой системе сброса.
Видимый груз на рычажном клапане может быть перемещен или изменен. Если это произойдет без испытаний и документации, фактическое давление открытия может больше не соответствовать первоначальной основе защиты.
Для большинства современных промышленных закупок покупатель не должен запрашивать рычажный клапан, если нет конкретной причины для замены устаревшего оборудования или нормативного требования. Пружинный предохранительный клапан с соответствующей сертификацией, данными о производительности и документами об испытаниях, как правило, является более практичным выбором для новых систем.
Для более широкого выбора типов клапанов ознакомьтесь с нашим Пружинный предохранительный клапан против предохранительного клапана с пилотным управлением.
Подъемный рычаг на современном предохранительном клапане — это не то же самое, что клапан с рычажным приводом. Эта путаница часто встречается в запросах на коммерческое предложение, запросах на запасные клапаны и в записях по техническому обслуживанию.
Подъемный рычаг позволяет вручную поднимать диск при соответствующих условиях. Он может использоваться для проверки подвижности, процедур испытаний или в соответствии с требованиями конкретной службы. Фактическое давление срабатывания по-прежнему контролируется пружиной или конструкцией клапана, а не подъемным рычагом.
Некоторые нормы, спецификации владельца или требования службы могут предусматривать подъемные устройства для определенных служб, таких как пар, воздух или горячая вода. Точные требования следует проверять в соответствии с применимыми нормами, проектной спецификацией и конструкцией производителя.
Подъемный рычаг не подтверждает давление срабатывания, пропускную способность, герметичность седла или пригодность для эксплуатации. Ручной подъем только подтверждает, что подвижные части могут быть подняты в условиях испытаний. Он не заменяет калибровку, сертификацию пропускной способности, испытания на герметичность или инспекцию.
Предупреждение для отдела закупок: Если покупатель нуждается в пружинном предохранительном клапане с подъемным рычагом, в запросе на коммерческое предложение должно быть указано именно это. Если покупатель пишет только “рычажный предохранительный клапан”, поставщик может неправильно понять требуемую конструкцию.
Общую терминологию см. в нашем Что такое клапан сброса давления?.
На некоторых старых установках все еще могут встречаться рычажные или грузовые предохранительные клапаны. Ключевой инженерный вопрос заключается не в том, может ли клапан двигаться, а в том, может ли он по-прежнему защищать оборудование при требуемом давлении, производительности и соответствии нормам.
На старых паровых котлах все еще могут использоваться рычажные или грузовые предохранительные клапаны. Их следует тщательно осматривать, поскольку состояние седла, положение груза, коррозия, износ рычага и документация могут быть неопределенными.
Рычажные предохранительные клапаны полезны для объяснения принципов баланса сил и сброса давления. Однако учебное оборудование не следует использовать в качестве основы для выбора современных проектов без проверки соответствия нормам и сертификации.
В устаревших паровых системах все еще могут использоваться старые конструкции клапанов. Если изменились давление в системе, условия эксплуатации, мощность котла, напорный трубопровод, топливная система, режим работы или история технического обслуживания, следует повторно пересмотреть основу защиты клапана.
Современные проекты обычно требуют документированного давления срабатывания, сертифицированной пропускной способности, сертификатов на материалы, записей об испытаниях под давлением, требований к испытаниям на герметичность и соответствия применимым нормам. Традиционный рычажный клапан может не обеспечивать документацию и контроль, ожидаемые при современных закупках.
Примечание по стандартам: Для некоторых устаревших контекстов нормативные акты могут различать существующие рычажные или грузовые предохранительные клапаны и новые требования к замене. Например, 46 CFR § 52.01-120 указывает, что установленные в настоящее время рычажные или грузовые предохранительные клапаны могут продолжать использоваться и ремонтироваться, но когда ремонт невозможен, они должны быть заменены клапанами, соответствующими применимым требованиям. Подтвердите текущую юрисдикцию, нормы для оборудования, требования владельца и спецификацию проекта перед публикацией или утверждением закупки.

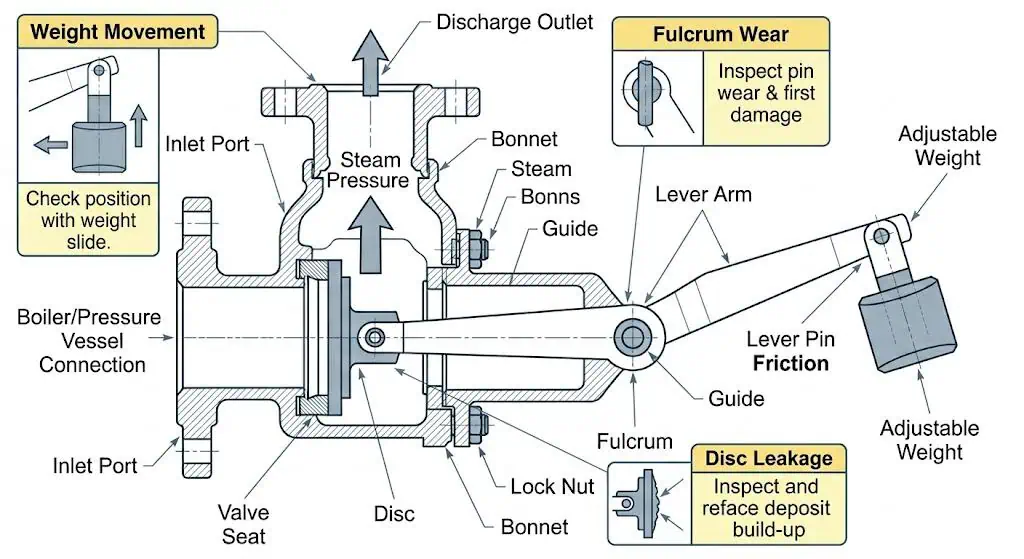

Рычажный предохранительный клапан может не обеспечить защиту оборудования, если его механические части перестанут работать должным образом. Эти риски легко упустить из виду, поскольку клапан может выглядеть простым снаружи.
| Вид отказа | Вероятная причина | Что может пойти не так | Обзор / Профилактика |
|---|---|---|---|
| Перемещение веса | Несанкционированная регулировка или плохая блокировка | Изменение давления срабатывания без документации | Проверить блокировку, пломбу, протокол испытаний и основание для установки давления срабатывания |
| Залипание седла | Отложения, коррозия, грязь или длительный период простоя | Клапан может сработать с задержкой или не открыться плавно | Осмотреть седло и диск; выполнить утвержденную процедуру испытаний |
| Износ пальца рычага | Износ, вибрация, коррозия или плохое смазывание | Неустойчивое движение или плохое закрытие | Проверить штифт, ось, тягу и зазоры |
| Утечка через седло | Повреждение диска, коррозия, грязь или плохое закрытие | Потери пара, потери энергии, частые ремонты | Осмотреть седловые поверхности и проверить требование по герметичности |
| Недостаточная производительность | Старый клапан, повторно используемый после смены процесса или котла | Клапан открывается, но не может сбросить достаточный поток | Перепроверить требуемую производительность сброса и основу сертифицированной производительности |
| Засорение на выходе | Заблокированный выход, конденсационный карман или плохая схема отвода | Нестабильный сброс или небезопасный выброс | Проверьте выходной тракт, дренаж и направление безопасного выброса |
| Отсутствие документации по ремонту | Неформальный ремонт или неконтролируемая полевая регулировка | Неизвестное давление срабатывания, неизвестная герметичность и слабая прослеживаемость | Требуется запись о калибровке, отчет о ремонте, проверка пломбы и бирки |
Перемещение груза изменяет баланс сил. Если груз переместить наружу для остановки утечки, клапан может открыться слишком поздно. Это один из самых важных рисков в конструкциях с рычажной нагрузкой.
Коррозия или грязь на седле могут препятствовать плотному закрытию или плавному открытию. Клапан может пропускать до заданного давления открытия или заклинить при повышении давления.
Износ или трение в рычажном механизме могут изменить фактическое поведение при открытии. Клапан может не подняться чисто, даже если вес кажется правильно расположенным.
Старые рычажные клапаны могут не иметь четкой документации по пропускной способности. Если защищаемое оборудование было изменено или оригинальные документы утеряны, нельзя считать клапан подходящим.
Плохая посадка может привести к постоянной утечке и повреждению седла. Причиной может быть износ седла, трение в тягах, загрязнение, вибрация на выходе или неправильная регулировка веса.
Для диагностики по симптомам см. наше Руководство по устранению неисправностей предохранительных клапанов.
Следующие инженерные сценарии показывают, почему рычажные предохранительные клапаны следует рассматривать с практическим суждением, а не только с точки зрения механической теории.
Какая проблема возникла: Старый предохранительный клапан котла слегка пропускал при работе. Оператор на месте переместил вес наружу на рычаге, чтобы увеличить силу закрытия.
Почему это произошло: Оператор рассматривал утечку как простую механическую проблему регулировки.
Реальная причина в системе: Утечка была вызвана поврежденной поверхностью седла и флуктуациями давления в котле вблизи точки открытия клапана. Перемещение веса изменило фактическое давление открытия без испытаний или документации.
Корректирующее действие: Клапан был снят для осмотра, состояние седла было проверено, а база установки давления была проверена на соответствие требованию защиты котла.
Предотвращение: Не регулируйте вес для устранения утечки. Диагностируйте состояние седла, запас рабочего давления и установку клапана в соответствии с утвержденной процедурой.
Какая проблема возникла: Покупатель запросил “рычажный предохранительный клапан” для современного ресивера сжатого воздуха, но предполагаемым требованием был пружинный предохранительный клапан с подъемным рычагом.
Почему это произошло: Запрос предложения (RFQ) содержал неясную терминологию и не включал требуемую конструкцию клапана, установленное давление, производительность или применимый стандарт.
Реальная причина в системе: Слово “рычаг” использовалось для описания устройства ручного подъема, а не механизма закрывающего усилия.
Корректирующее действие: Запрос предложения (RFQ) был пересмотрен для указания пружинного предохранительного клапана с подъемным рычагом, установленного давления, требуемой производительности, среды, температуры, размера присоединения и требований к документации.
Предотвращение: Уточните, означает ли “рычаг” конструкцию с рычажным приводом или подъемный рычаг перед запросом цены.
Какая проблема возникла: Рычажный предохранительный клапан на устаревшей паровой линии не открывался плавно во время контролируемой проверки.
Почему это произошло: Вокруг тарелки и седла накопились отложения накипи и коррозия.
Реальная причина в системе: Клапан долгое время не эксплуатировался, и коррозия, связанная с конденсатом, повлияла на движущиеся части.
Корректирующее действие: Клапан был осмотрен, очищен и проверен на предмет ремонта или замены. Бригада технического обслуживания также проверила линию сброса и состояние дренажа.
Предотвращение: Предохранительные клапаны, долгое время находившиеся в простое, должны проверяться в соответствии с утвержденными процедурами, а проверка ручного подъема не должна рассматриваться как подтверждение давления срабатывания или сертифицированной производительности.
Какая проблема возникла: Специалист по техническому обслуживанию попытался заменить старый рычажный клапан на визуально похожий клапан того же размера присоединения.
Почему это произошло: Запрос на закупку основывался на внешнем виде, размере входа и выходе, а не на требуемой производительности сброса и исходных данных для защиты.
Реальная причина в системе: Исходные данные по производительности и протокол испытаний на давление срабатывания отсутствовали. Замененный клапан подошел к трубопроводу, но его способность защищать котел не была подтверждена.
Корректирующее действие: Запрос на замену был приостановлен до тех пор, пока не будут подтверждены данные защищаемого оборудования, максимальное допустимое рабочее давление (MAWP), давление срабатывания, среда и требуемая производительность сброса.
Предотвращение: Замена должна основываться на инженерных данных, а не только на размере присоединения или видимом типе клапана.
Проверка должна быть сосредоточена на том, может ли клапан по-прежнему открываться при требуемом давлении, сбрасывать достаточную производительность и надежно закрываться. Механическое движение само по себе недостаточно.
| Пункт проверки | Почему это важно | Подтверждено |
|---|---|---|
| Проверено состояние седла и диска | Контроль утечек и плавное открытие | ☐ |
| Проверено положение противовеса | Влияет на давление открытия | ☐ |
| Проверены рычаг, штифт и ось вращения | Трение или износ изменяют работу | ☐ |
| Подтверждена база установочного давления | Определяет, когда клапан должен открыться | ☐ |
| Проверена база производительности | Подтверждает, может ли клапан защитить систему | ☐ |
| Проверено выпускное отверстие | Предотвращает небезопасный или ограниченный сброс | ☐ |
| Проверено уплотнение или пломба | Предотвращает несанкционированную регулировку | ☐ |
| Просмотрен маршрут ремонта или замены | Поддержка соответствия требованиям и безопасной эксплуатации | ☐ |
| Документация проверена | Подтверждает прослеживаемость перед возвратом в эксплуатацию | ☐ |
Осмотрите на предмет коррозии, эрозии от потока, эрозии, грязи, отложений и повреждения седла. Поврежденная линия седла может вызвать утечку и ненадежное повторное закрытие.
Износ рычага и тяг может изменить поведение при открытии. Проверьте на коррозию, ослабление, несоосность и трение.
Настройка давления определяет, когда клапан должен открыться. Производительность определяет, может ли он сбросить достаточный поток. Оба параметра должны быть подтверждены перед продолжением эксплуатации или утверждением замены.
Если груз можно свободно перемещать, клапан может больше не соответствовать своей первоначальной настройке. Любая регулировка должна контролироваться и документироваться.
Для некоторых старых рычажных или грузовых клапанов ремонт может быть не лучшим решением. Если комплектующие, документация, расчетная база или уверенность в результатах проверки недостаточны, замена на современный сертифицированный предохранительный клапан может быть безопаснее.
Для более широкого планирования проверок и ремонтов ознакомьтесь с нашим Руководство по техническому обслуживанию и инспекции предохранительных клапанов.
Примечание по стандартам:API 520 Часть I может быть актуально для расчета и выбора современных устройств сброса давления; API 520 Часть II может быть актуальным для анализа проектирования установки; National Board VR может быть актуально, когда требуется авторизация на ремонт клапанов сброса давления. Стандартное издание, юрисдикция и спецификация проекта должны быть проверены перед публикацией или утверждением закупки.
Если старый рычажный предохранительный клапан нуждается в замене, покупатель не должен приобретать новый клапан только по внешнему виду или размеру присоединения. Замена должна основываться на защищаемом оборудовании, давлении, среде, требуемой производительности и применимых нормах.
Замена на современный пружинный предохранительный клапан должна рассматриваться, когда старый рычажный клапан имеет неясную документацию по производительности, ненадежный контроль веса, изношенные шарниры, плохое состояние седла, отсутствующие записи или неопределенное соответствие текущим требованиям.
Запрос на рассмотрение проекта: Замена старого рычажного предохранительного клапана?
Отправьте нам фото существующего клапана, шильдик, данные защищаемого оборудования, среду, давление настройки, максимальное допустимое рабочее давление (MAWP), требуемую производительность и условия сброса. Мы можем помочь определить, является ли современный пружинный предохранительный клапан более безопасным направлением замены.
Связанные руководства по проектированию предохранительных клапанов:
Блок рассмотрения автором / инженером: Эта статья написана с точки зрения инженера по предохранительным клапанам и клапанам сброса давления, включая принцип работы клапана, обзор устаревшего оборудования, контроль давления настройки, оценку производительности, инспекцию, документацию по ремонту и закупку заменяющего оборудования. Окончательный выбор должен соответствовать применимым спецификациям проекта, сертифицированным производителем данным, текущей редакции стандарта и местным нормативным требованиям.
Рычажный предохранительный клапан — это предохранительный клапан, который использует рычаг и груз для приложения закрывающего усилия к тарелке. Когда давление в системе создает достаточную подъемную силу, клапан открывается и сбрасывает давление.
Он работает по принципу баланса сил. Груз и рычаг удерживают тарелку в закрытом состоянии при нормальном давлении. Когда сила давления под тарелкой превышает закрывающую силу рычага и груза, тарелка поднимается и сбрасывает давление.
Нет. Рычажный предохранительный клапан использует рычаг и груз в качестве механизма закрывающего усилия. Предохранительный клапан с подъемным рычагом обычно использует пружину для закрывающего усилия, в то время как рычаг используется только для ручного подъема тарелки при подходящих условиях.
Их все еще можно встретить в старых паровых котлах, устаревшем оборудовании и учебных приложениях. Для новых промышленных проектов чаще используются современные сертифицированные пружинные или пилотные предохранительные клапаны, в зависимости от условий эксплуатации и применимых требований.
Нет. Перемещение веса может изменить фактическое давление срабатывания. Утечку следует диагностировать, проверяя состояние седла, наличие грязи, коррозии, запас по рабочему давлению и историю обслуживания. Любое изменение настройки должно быть протестировано и задокументировано.
Распространенные проблемы включают несанкционированное перемещение веса, залипание седла, износ пальца рычага, трение в механизме, утечку через седло, засорение выходного патрубка, отсутствие записей о ремонте и недостаточную документацию по производительности.
Перед выбором замены убедитесь в защищаемом оборудовании, максимальном допустимом рабочем давлении (MAWP), давлении срабатывания, среде, требуемой производительности сброса, паспортной табличке существующего клапана, размере присоединения, состоянии выходного патрубка, применимом кодексе и необходимой документации.
Обычно нет, если только спецификация проекта или требование замены устаревшего оборудования явно не предусматривают его. Для большинства современных промышленных систем сертифицированный пружинный, сильфонный уравновешенный или пилотный предохранительный клапан обычно выбирается на основе давления срабатывания, требуемой производительности, среды, противодавления и применимого стандарта.
