Types de soupapes de décharge et comment les choisir
Réponse rapide : Principaux types de soupapes de décharge et comment les choisir Les soupapes de décharge doivent être sélectionnées en fonction des conditions de service, et non par leur nom seul. Les principaux types comprennent les soupapes de décharge conventionnelles à ressort, les soupapes de décharge équilibrées par soufflet, les soupapes de décharge pilotées, les soupapes de sûreté pour service vapeur, gaz et vapeurs, les soupapes de décharge pour service liquide, et les soupapes de sûreté-décharge pour des applications de procédé plus larges. La sélection dépend de l'équipement protégé, de la pression de tarage, de la capacité de décharge requise, de la phase du fluide, de la température de décharge, de la contre-pression, de la compatibilité des matériaux, de la configuration d'installation, des exigences de maintenance et du code applicable. Une soupape correctement sélectionnée doit s'ouvrir à la pression requise, évacuer un débit suffisant, rester stable pendant l'événement de décharge et se refermer sans fuite inacceptable. Ne faire correspondre que la taille d'entrée, la taille de sortie, la classe de pression ou le prix peut entraîner une soupape sous-dimensionnée, un fonctionnement instable, une maintenance répétée ou une documentation non conforme.
Réponse rapide : Principaux types de soupapes de décharge et comment les choisir
Les soupapes de décharge doivent être sélectionnées en fonction des conditions de service, et non par leur nom seul. Les principaux types comprennent les soupapes de décharge conventionnelles à ressort, les soupapes de décharge équilibrées par soufflet, les soupapes de décharge pilotées, les soupapes de sûreté pour service vapeur, gaz et vapeurs, les soupapes de décharge pour service liquide, et les soupapes de sûreté-décharge pour des applications de procédé plus larges. La sélection dépend de l'équipement protégé, de la pression de tarage, de la capacité de décharge requise, de la phase du fluide, de la température de décharge, de la contre-pression, de la compatibilité des matériaux, de la configuration d'installation, des exigences de maintenance et du code applicable. Une soupape correctement sélectionnée doit s'ouvrir à la pression requise, évacuer un débit suffisant, rester stable pendant l'événement de décharge et se refermer sans fuite inacceptable. Ne faire correspondre que la taille d'entrée, la taille de sortie, la classe de pression ou le prix peut entraîner une soupape sous-dimensionnée, un fonctionnement instable, une maintenance répétée ou une documentation non conforme.
Résumé technique : La terminologie et la construction des soupapes constituent différentes couches de sélection. PRV, PSV, soupape de sûreté, soupape de décharge et soupape de sûreté-décharge décrivent des catégories de nommage ou d'application. À ressort, équilibrée par soufflet et pilotée décrivent la construction et le principe de fonctionnement. Pour la sélection de projet, les deux couches doivent être vérifiées conjointement avec capacité de décharge certifiée, contre-pression, condition du fluide, compatibilité des matériaux et exigences d'inspection.
Note sur le code et la MAWP : Dans les projets de récipients sous pression et de chaudières, la pression de tarage sélectionnée doit être examinée par rapport à la base de conception de l'équipement protégé, à la MAWP, au code applicable et aux spécifications du propriétaire. Ne considérez pas la classe de pression du catalogue, la classe de bride ou la taille nominale de tuyau comme une preuve que l'exigence de protection contre la surpression a été satisfaite.

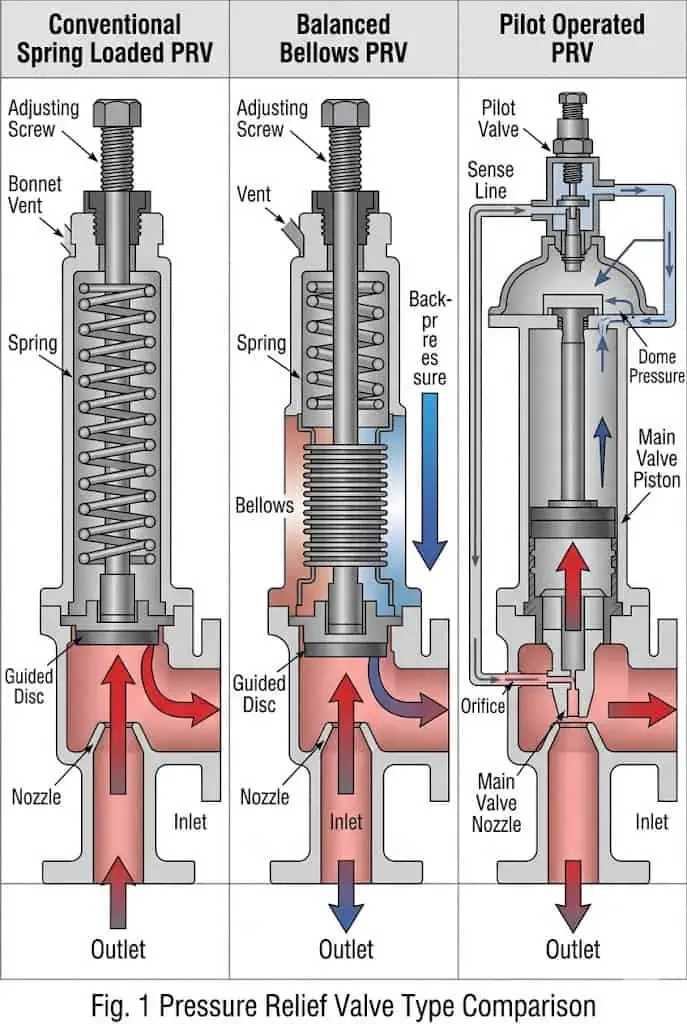

Comparaison des types de soupapes de décharge : les conceptions à ressort conventionnelles, équilibrées par soufflet et pilotées utilisent différents principes d'équilibre des forces et de contrôle.
Soupape de décharge, Soupape de sûreté, Soupape de décharge, et Soupape de sûreté-décharge : Quelle est la différence ?
Soupape de décharge en tant que catégorie générale
Une soupape de décharge est un terme général désignant un dispositif conçu pour protéger les équipements sous pression contre une pression excessive. Dans de nombreux projets industriels, le terme PRV est utilisé comme une catégorie générale qui peut inclure les soupapes de sûreté, les soupapes de décharge et les soupapes de sûreté-décharge. Cependant, la formulation exacte doit toujours correspondre aux spécifications du projet, aux pratiques locales, au service du fluide et aux exigences de la plaque signalétique.
Soupape de sûreté pour service vapeur, gaz et vapeurs
Une soupape de sûreté est généralement associée aux services de fluides compressibles tels que la vapeur, le gaz ou les vapeurs. Elle doit s'ouvrir rapidement lorsque le système atteint la pression de tarage spécifiée et évacuer la pression pour protéger la chaudière, le récipient sous pression, la tuyauterie ou l'équipement de procédé. Le service vapeur peut également nécessiter une attention particulière à la température, au drainage, à la force de réaction de la décharge, au matériau du siège et aux règles relatives aux chaudières.
Soupape de décharge pour service liquide
Une soupape de décharge est généralement associée aux services de liquides, où l'ouverture peut être plus proportionnelle et le comportement hydraulique doit être pris en compte. Les applications de décharge de liquide peuvent impliquer la dilatation thermique, une sortie bloquée, une tête de pompe morte ou l'isolement de l'équipement. Le service liquide peut produire une stabilité et des charges de tuyauterie différentes de celles des services de gaz ou de vapeur, de sorte que la sélection de la soupape ne doit pas être copiée directement des applications vapeur ou gaz.
Soupape de sûreté et de décharge pour applications de procédé plus larges
Une soupape de sûreté et de décharge peut être utilisée dans des services de procédé plus larges où la soupape doit gérer du gaz, de la vapeur, du liquide ou une combinaison, en fonction de la conception et des exigences du projet. Le terme seul ne prouve pas l'adéquation. Le fluide de service, le scénario de décharge, la capacité requise, la construction de la soupape, le matériau et la norme applicable doivent toujours être vérifiés.
Contrôle de la terminologie PSV, PRV, SRV et de projet
PSV, PRV et SRV sont souvent utilisés différemment selon les projets, les industries et les régions. Un document d'achat ne doit pas se fier uniquement aux abréviations. La fiche technique doit définir le type de soupape requis, le fluide de service, la pression de tarage, la capacité de décharge requise, la base de certification, l'exigence de test et la portée de la documentation. Pour une discussion plus approfondie sur la terminologie, consultez le guide ZOBAI sur les Soupape de décharge vs soupape de sûreté vs soupape de sécurité vs soupape de décharge guide.
Terme / Type
Couche de sélection
Utilisation typique
Ce qu'elle ne vous dit pas
Soupape de décharge / PRV
Catégorie générale
Terminologie générale de la protection contre les surpressions
Base de construction, de certification ou d'aptitude au fluide exacte
Soupape de sécurité / PSV
Terminologie de projet
Courant dans les spécifications de procédés et de récipients sous pression
Si la soupape est à ressort, équilibrée par soufflet ou pilotée
Soupape de sûreté
Catégorie d'application
Protection de la vapeur, du gaz ou des vapeurs
Capacité requise, matériaux ou limites de contre-pression
Soupape de décharge
Catégorie d'application
Utilisation pour le décharge de liquide ou la décharge de pression plus générale
Si elle convient au service compressible
À ressort / Par soufflet / Pilotée
Couche de construction
Comment la soupape est construite et contrôlée
Si le modèle sélectionné répond aux exigences de capacité et de code réelles
Avertissement d'approvisionnement : Les erreurs terminologiques peuvent créer des risques réels en matière de conformité et d'approvisionnement. Par exemple, une soupape de sûreté pour vapeur, une soupape de décharge pour liquide et une soupape de sûreté-décharge peuvent toutes être appelées “ soupape de décharge ” dans la communication informelle, mais elles peuvent ne pas partager le même comportement d'ouverture, la même base de certification, la même attente d'étanchéité du siège ou la même méthode de dimensionnement. La fiche technique de la soupape doit définir à la fois la couche terminologique et la couche de construction avant la comparaison des prix.
Soupapes de sûreté conventionnelles à ressort
Comment une soupape à ressort s'ouvre et se referme
Une soupape de sûreté conventionnelle à ressort utilise la force du ressort pour maintenir le disque en place sur la tuyère. Lorsque la pression d'entrée crée une force ascendante suffisante pour vaincre la force du ressort, la soupape s'ouvre et évacue le fluide. Lorsque la pression du système diminue, la force du ressort repousse le disque vers le siège et la soupape se referme.
La pression de tarage détermine quand la soupape commence à se décharger dans des conditions spécifiées. La surpression aide la soupape à atteindre la levée et la capacité nominales. Le différentiel de refermeture affecte la différence entre la pression d'ouverture et la pression de refermeture. Ces paramètres influencent la capacité de la soupape à protéger l'équipement et sa capacité à revenir à une position fermée stable après l'événement.
Terme de pression
Signification technique
Pourquoi cela affecte la sélection
Pression de tarage
La pression à laquelle la soupape est ajustée pour commencer à se décharger dans des conditions spécifiées
Détermine le début de la protection contre les surpressions
Surpression
Augmentation de la pression au-dessus de la pression de tarage pendant la décharge
Influence si la soupape atteint la levée et la capacité nominales
Accumulation
Augmentation de la pression de l'équipement protégé pendant un événement de décharge
Doit être vérifié par rapport à la base de conception de l'équipement applicable et aux exigences du code
Abaissement (Blowdown)
Différence entre la pression d'ouverture et la pression de refermeture
Affecte le réalésage stable, le risque de cyclage et les fuites après décharge
Meilleures applications pour les soupapes de sûreté conventionnelles à ressort
Les soupapes de sûreté conventionnelles à ressort conviennent souvent aux services propres, à une contre-pression faible ou stable, à une tuyauterie de décharge simple et aux applications où la simplicité d'accès à la maintenance et des pièces de rechange est importante. Ce n'est pas un choix bas de gamme. Dans le bon service, leur construction plus simple peut réduire la complexité des réparations, les délais et le coût du cycle de vie.
Limite sous contre-pression, service encrassé et pression de fonctionnement proche
Les soupapes conventionnelles peuvent être sensibles à la contre-pression de sortie car la pression de sortie peut affecter l'équilibre des forces sur l'ensemble du disque. Les fluides encrassés ou corrosifs peuvent également affecter le guide, le disque, la tuyère, la chambre à ressort ou les surfaces d'étanchéité. Si la pression de fonctionnement normale est trop proche de la pression de tarage, la soupape peut siffler ou fuir, surtout si l'état du siège ou la marge de fonctionnement n'est pas approprié.
Erreurs courantes de sélection
Une erreur courante consiste à sélectionner une soupape conventionnelle parce qu'elle est familière, simple ou moins chère, sans vérifier la contre-pression, la capacité de décharge requise, la propreté du fluide et la perte de pression à l'admission. Si le système de sortie est ultérieurement connecté à un collecteur commun ou à un système de torche, la conception conventionnelle d'origine peut devenir inadaptée.
Soupapes de sûreté équilibrées par soufflet
Comment le soufflet réduit l'influence de la contre-pression
Une soupape de décharge équilibrée par soufflet utilise un soufflet métallique pour réduire l'effet de la contre-pression sur l'ensemble du disque. Le soufflet peut également aider à isoler la chambre à ressort du fluide de procédé. Cela rend la conception utile dans certains services à contre-pression et services corrosifs.
Quand considérer les soupapes à soufflet équilibré
A soupape de sûreté équilibrée par soufflet doivent être considérées lorsque la contre-pression à la sortie est variable, lorsque la soupape se décharge dans un système fermé ou un collecteur commun, ou lorsque le fluide de procédé peut corroder ou contaminer la chambre à ressort. Elles peuvent également être examinées pour les vapeurs corrosives humides, les fluides toxiques ou les vapeurs sales où la protection de la chambre à ressort est importante.
Matériau du soufflet, évent du chapeau et risques de maintenance
Le soufflet est un composant flexible à paroi mince. Il doit être vérifié pour la corrosion, la température, la fatigue, les vibrations et la compatibilité des matériaux. La configuration de l'évent du chapeau doit également être comprise lors de l'installation et de la maintenance. Le bouchage d'un évent requis peut modifier le comportement de la soupape ou masquer une fuite du soufflet.
Quand une conception à soufflet n'est pas suffisante
La construction à soufflet équilibré réduit l'influence de la contre-pression, mais elle n'élimine pas la nécessité d'une révision du système de décharge. Une contre-pression excessive accumulée, une tuyauterie d'admission inadéquate, une tuyauterie de sortie sous-dimensionnée, un matériau de soufflet incorrect ou un manque d'entretien peuvent toujours entraîner un fonctionnement instable et des fuites.
Scénario de terrain : Quel problème est survenu : une soupape conventionnelle a commencé à vibrer après que plusieurs dispositifs de décharge aient été connectés à un collecteur de décharge commun. Pourquoi c'est arrivé : la contre-pression accumulée a augmenté lors des décharges simultanées. Cause réelle du système : la modification du collecteur a été examinée comme un travail de tuyauterie, mais pas comme un changement du système de décharge de pression. Action corrective : recalculer la perte de charge à la sortie et examiner si une conception à soufflet équilibré ou pilotée est appropriée. Prévention : inclure les données du collecteur de décharge et les hypothèses de décharge simultanée dans chaque révision de remplacement ou de modification de soupape.
Soupapes de décharge pilotées
Comment fonctionnent le contrôle piloté et la pression de dôme
A soupape de sûreté pilotée utilise une petite soupape pilote pour contrôler la pression au-dessus du piston ou du dôme de la soupape principale. En fonctionnement normal, la pression du dôme aide à maintenir la soupape principale fermée. Lorsque la pression d'admission atteint la pression de tarage, le pilote évacue ou module la pression du dôme, permettant à la soupape principale de s'ouvrir et de décharger le débit.
Quand les soupapes pilotées sont un meilleur choix
Les soupapes pilotées peuvent être envisagées pour des services de gaz haute pression sélectionnés, des capacités requises importantes, une étanchéité serrée près de la pression de tarage, ou certains systèmes sensibles à la contre-pression. Elles peuvent réduire les fuites dans les services appropriés et peuvent réduire la charge mécanique associée aux conceptions de ressorts très grands.
Propreté du fluide, passages pilotes et risques liés à la ligne de détection
Les soupapes pilotées ne sont pas toujours supérieures. Les passages pilotes, les lignes de détection, les joints et les petits composants de contrôle peuvent être sensibles aux fluides sales, collants, givrants, polymérisants ou qui cristallisent. Une soupape qui fonctionne bien avec un gaz propre peut ne pas convenir à une vapeur de procédé sale sans filtration, planification de maintenance ou un autre type de soupape.
Conceptions pilotées à action instantanée (Snap-Acting) vs. modulantes
Une commande pilote à action instantanée ouvre rapidement lorsque la pression de tarage est atteinte. Une commande pilote modulante contrôle la soupape principale plus progressivement en fonction de l'augmentation de pression et du débit requis. La sélection dépend de l'état du fluide, du scénario de décharge, de la surpression admissible, du système de décharge et de l'exigence de stabilité du procédé.
Scénario de terrain : Quel problème est survenu : une soupape pilotée a montré une réponse retardée lors de l'inspection. Pourquoi cela s'est produit : des particules fines et des dépôts ont restreint le passage pilote. Cause réelle du système : le fluide n'était pas assez propre pour la configuration pilote sélectionnée. Action corrective : nettoyer et inspecter l'ensemble pilote, examiner la propreté du fluide et réévaluer le type de soupape. Prévention : évaluer le risque de contamination, la filtration, la disposition de la ligne de détection et l'intervalle de maintenance avant de sélectionner une soupape pilotée.
Autres dispositifs de décharge de pression et types de soupapes spéciaux que vous pourriez rencontrer
Soupapes de décharge de pression à actionnement externe
Les soupapes de décharge de pression à actionnement externe utilisent une source d'énergie ou un système de contrôle externe pour faciliter l'ouverture. Ce sont des dispositifs spéciaux qui doivent être examinés conformément aux spécifications du projet, à la philosophie de sécurité intrinsèque (fail-safe), à la fiabilité de l'alimentation électrique et au code applicable. Elles ne doivent pas être considérées comme interchangeables avec les soupapes de sûreté à ressort ou pilotées à auto-actionnement.
Soupapes de température et de pression
Les soupapes de température et de pression sont couramment associées aux chauffe-eau, aux systèmes thermiques ou aux équipements nécessitant une protection contre la température et la pression. Elles ne remplacent pas les soupapes de sûreté de procédé utilisées sur les réservoirs sous pression ou les systèmes chimiques.
Soupapes de décharge de vide et soupapes de respiration
Les soupapes de décharge de vide et les soupapes de respiration protègent les réservoirs ou les systèmes de stockage à basse pression contre le vide, la pression ou les pertes par respiration. Elles relèvent généralement de la protection des réservoirs plutôt que du service de soupapes de sûreté haute pression. La sélection doit tenir compte de la pression de conception du réservoir, de la capacité de vide, du débit de respiration, du scénario de ventilation et des exigences environnementales.
Disques de rupture comme dispositifs de décharge de pression associés, pas des soupapes
Un disque de rupture est un dispositif de décharge de pression non refermable. Il peut être utilisé seul ou en combinaison avec une soupape de sûreté dans des applications sélectionnées, mais ce n'est pas une soupape car il ne se referme pas après ouverture. Si un disque de rupture est installé en amont d'une soupape, l'effet sur la perte de charge, l'inspection, la détection de fuite et la capacité de décharge doit être examiné.
Soupapes de décharge hygiéniques, à enveloppe et pour services spéciaux
Les soupapes de décharge hygiéniques, à enveloppe, cryogéniques, haute pression ou pour services spéciaux peuvent être requises pour des industries ou des conditions de procédé spécifiques. Ces conceptions doivent être sélectionnées en fonction des exigences de service, de la nettoyabilité, de la température, de la compatibilité des matériaux et des besoins de documentation, plutôt qu'en fonction de leur apparence ou de leur catégorie de catalogue.

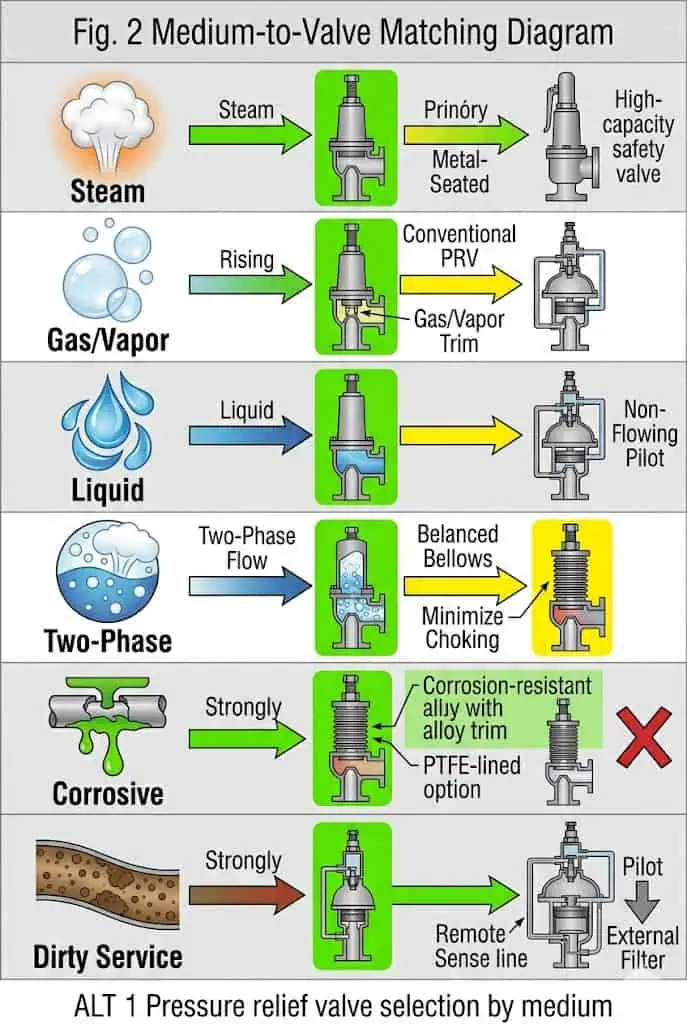

Comment choisir par fluide : vapeur, gaz, vapeurs, liquide, biphasique ou service corrosif
La correspondance entre le fluide et la soupape doit prendre en compte le service vapeur, gaz, vapeurs, liquide, biphasique, corrosif, sale ou cristallisant avant de sélectionner un type de soupape de décharge de pression.
Service vapeur et applications liées aux chaudières
Le service vapeur nécessite une attention particulière à la pression de tarage, à la détente, à la température, à la force de réaction à la décharge, au drainage et aux exigences réglementaires. Les applications liées aux chaudières peuvent nécessiter des règles différentes de celles des récipients de procédé. Une soupape sélectionnée pour un service de gaz propre ne doit pas être présumée adaptée à la vapeur saturée ou surchauffée sans vérifier les matériaux, la garniture, la conception du siège et les exigences de test.
Service gaz et vapeurs
Le service gaz et vapeurs est courant pour les soupapes de sûreté et les soupapes de décharge de pression. La sélection doit confirmer la capacité de décharge requise, le poids moléculaire ou les propriétés des vapeurs, la température de décharge, la surpression admissible, la contre-pression et le chemin de décharge. Une étanchéité parfaite peut être importante lorsque la pression de fonctionnement est proche de la pression de tarage.
Service de décharge de liquide
Le service de décharge de liquide peut impliquer la dilatation thermique, la décharge bloquée, la protection de pompe ou la protection d'équipement rempli de liquide. Les forces hydrauliques et le comportement de stabilité peuvent différer du service gaz ou vapeurs. Le type de soupape doit être sélectionné à l'aide de données de service liquide plutôt qu'en copiant une sélection de soupape pour vapeurs.
Service biphasique ou à détente
Le service biphasique ou d'évaporation flash nécessite une étude d'ingénierie plus approfondie car le comportement de l'écoulement peut être complexe. La sélection standard du catalogue peut être insuffisante. Le scénario de décharge, les propriétés du fluide, le comportement d'évaporation flash, la contre-pression et la méthode de dimensionnement du fabricant doivent être examinés avant de confirmer le type de soupape.
Milieux corrosifs, acides, sales ou cristallisant
Le service corrosif et sale affecte plus que le corps de la soupape. La tuyère, le disque, le guide, le ressort, le soufflet, les internes du pilote, les joints et les garnitures souples peuvent tous être exposés à des dommages. Le service acide, les flux contenant des chlorures, les vapeurs acides, les gaz corrosifs humides et les milieux cristallisant peuvent provoquer des blocages, des fuites, de la corrosion ou un blocage du pilote. Pour les applications connexes, voir les soupapes de ZOBAI soupape de sûreté pour service corrosif La contre-pression est particulièrement importante car elle peut affecter la stabilité d'ouverture, la capacité de décharge effective et le comportement de refermeture. Pour les.
Milieu / Service
Types de soupapes appropriés à examiner
Risque clé
Examen requis
Vapeur
Soupape de sûreté, soupape de sûreté à ressort
Température, force de réaction de décharge, drainage
Pression de tarage, réenclenchement, matériau, base du code de la chaudière ou du réservoir
Gaz ou vapeur propre
À ressort, pilotée, soupape de sûreté
Capacité, marge de fonctionnement, contre-pression
Capacité de décharge requise et système de sortie
Liquide
Soupape de décharge, soupape de sûreté
Instabilité hydraulique, dilatation thermique
Base de dimensionnement liquide et perte de charge à l'admission
Biphasique ou flash
Examen spécifique au projet
Comportement d'écoulement complexe
Propriétés du fluide, scénario de décharge, méthode de dimensionnement du fabricant
Vapeur corrosive ou gaz humide
Soufflet équilibré, soupape en matériau spécial
Corrosion de la garniture, dommage au soufflet, fuite
Compatibilité corps, garniture, soufflet, ressort, joint et étanchéité
Milieu sale ou cristallisant
À ressort ou conception spéciale à examiner
Blocage du pilote, grippage, endommagement du siège
Plan de propreté du milieu, de rinçage, d'inspection et de maintenance

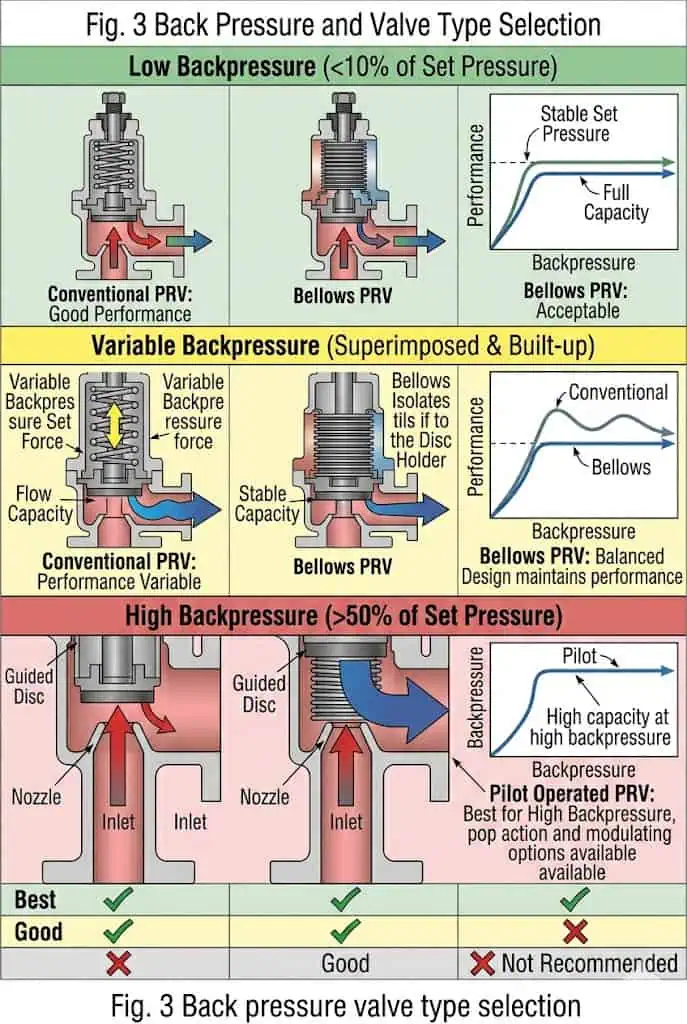

Comment la contre-pression modifie la sélection du type de soupape
La contre-pression modifie la sélection du type de soupape. Les soupapes conventionnelles, équilibrées par soufflet et pilotées réagissent différemment sous une contre-pression faible, variable ou élevée. Les soupapes conventionnelles peuvent être sujettes à une réduction de leur capacité ou à une instabilité de fonctionnement sous forte contre-pression.
Soupapes conventionnelles sous faible ou stable contre-pression
Les soupapes conventionnelles à ressort peuvent convenir lorsque la contre-pression est faible, stable et dans la plage acceptable pour la conception sélectionnée. Elles deviennent plus risquées lorsque la pression de sortie est élevée, variable ou connectée à un collecteur de décharge commun.
Soupapes équilibrées par soufflet pour contre-pression variable
Les soupapes équilibrées par soufflet sont couramment étudiées lorsque la contre-pression est variable ou lorsque la soupape se décharge dans un collecteur fermé ou un système de torche. Elles réduisent l'influence de la contre-pression mais nécessitent toujours un examen du système de sortie, un examen du matériau du soufflet et une considération de la ventilation du chapeau.
Soupapes pilotées sous conditions de contre-pression sélectionnées
Certaines soupapes pilotées peuvent mieux gérer certaines conditions de contre-pression que les conceptions conventionnelles, mais cela dépend de la configuration du pilote, du comportement de la pression du dôme, de l'agencement de la ligne de détection et des données du fabricant. Elles ne doivent pas être sélectionnées uniquement parce que la contre-pression est élevée.
Examen des collecteurs de décharge et des systèmes de torche courants
Les collecteurs de décharge et les systèmes de torche courants peuvent créer une contre-pression superposée ou accumulée. Si des dispositifs de décharge supplémentaires sont ajoutés, la pression du collecteur lors d'une décharge simultanée peut augmenter. Le type de soupape, la capacité et la stabilité doivent être examinés chaque fois que le système de décharge change.
Condition de contre-pression
Soupape conventionnelle
Soupape équilibrée par soufflet
Soupape pilotée
Note d'ingénierie
Faible contre-pression stable
Souvent adapté
Peut être inutile
Généralement non requis uniquement pour la contre-pression
Confirmer la capacité et l'installation
Contre-pression superposée variable
Risque plus élevé
Souvent considéré
Examen spécifique à la conception
Les données du fabricant sont requises
Forte contre-pression accumulée
Souvent limité
Peut réduire l'influence dans les limites
Examen spécifique à la conception
Le calcul du système de sortie est essentiel
Collecteur de décharge commun
Nécessite un examen attentif
Souvent un candidat plus solide
Peut convenir dans des services sélectionnés
Les hypothèses de décharge simultanée sont importantes

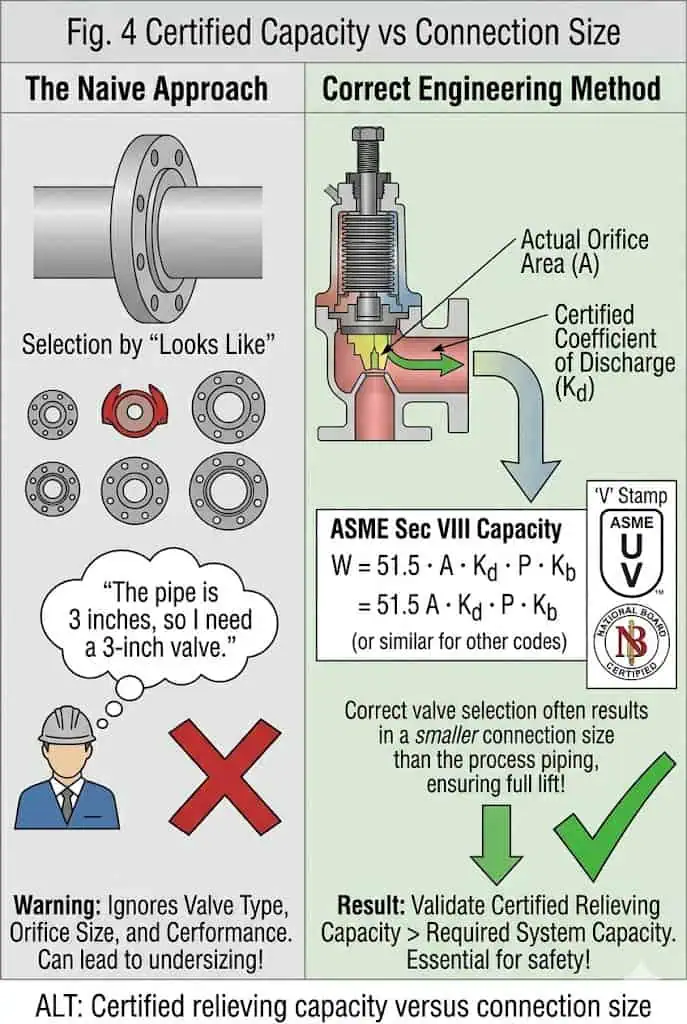

Capacité, surface d'orifice et pourquoi la taille de la connexion n'est pas suffisante
La taille de la connexion confirme uniquement l'ajustement de la tuyauterie. La capacité de décharge certifiée, la surface de l'orifice, la perte de pression à l'admission et la contre-pression à la sortie déterminent si la soupape peut protéger l'équipement.
La capacité de décharge requise provient du scénario de décharge crédible
La capacité de décharge requise est déterminée par le scénario de surpression crédible, et non par la seule taille de la tuyauterie. L'exposition au feu, la sortie bloquée, la défaillance d'une vanne de régulation, la dilatation thermique, la rupture d'un tube d'échangeur de chaleur, la défaillance d'une utilité ou un dérèglement du procédé peuvent produire différentes charges de décharge.
Capacité de décharge certifiée et surface d'orifice
La capacité de décharge certifiée et la surface de l'orifice déterminent si la soupape sélectionnée peut réellement protéger l'équipement. Une soupape de la bonne taille de bride mais avec une capacité certifiée insuffisante peut s'adapter à la tuyauterie tout en ne répondant pas à l'exigence de protection de la pression.
Perte de pression à l'admission et résistance du système de sortie
La perte de pression à l'admission peut entraîner une ouverture instable et un chattering. La résistance du système de sortie peut créer une contre-pression accumulée et réduire les performances de décharge stables. Ces effets de système doivent être examinés conjointement avec le dimensionnement de la soupape, et non après l'achat de la soupape.
Scénario de terrain : Taille de bride correcte mais capacité insuffisante
Quel problème est survenu : une soupape de sûreté de remplacement a été achetée en faisant correspondre la taille d'admission, la taille de sortie, la classe de pression et la pression de tarage.
Pourquoi cela s'est produit : l'acheteur a supposé que la taille de connexion de l'ancienne soupape était suffisante.
Cause réelle dans le système : le service de l'équipement protégé avait changé après une expansion du procédé, mais la capacité de décharge requise n'avait pas été recalculée.
Action corrective : vérifier à nouveau le scénario de décharge, la capacité requise, la capacité certifiée, la surface de l'orifice, la perte de pression à l'admission et la contre-pression à la sortie.
Prévention : une révision d'ingénierie est requise avant le remplacement lorsque le service du procédé, la tuyauterie, l'en-tête de décharge ou l'équipement protégé ont changé.
Matériaux, Conception du siège et Limites de température
Sélection des matériaux du corps et de la garniture
Le matériau du corps seul ne définit pas l'adéquation de la soupape. La tuyère, le disque, le guide, le ressort, le soufflet, les joints, les internes du pilote et les pièces souples peuvent tous nécessiter un examen séparé. La compatibilité des matériaux affecte la corrosion, le grippage, les fuites et la durée de vie. .
Siège souple vs siège métallique
Les sièges souples peuvent améliorer l'étanchéité dans un service approprié, mais ils doivent être vérifiés pour la température, la compatibilité chimique, le fluage, le gonflement, le vieillissement et les conditions de maintenance. Les sièges métalliques peuvent être préférables pour les températures élevées ou les fluides agressifs, mais les attentes en matière de fuites doivent être clairement définies.
Ressorts, Soufflets, Guides, Joints et internes du pilote
Les composants internes peuvent tomber en panne même lorsque le corps de la soupape reste intact. Les ressorts peuvent se corroder, les soufflets peuvent se fissurer ou se fatiguer, les guides peuvent se gripper, les joints peuvent se dégrader et les passages du pilote peuvent se boucher. Ces risques affectent l'intervalle de maintenance, les pièces de rechange, la planification des arrêts et le coût du cycle de vie.
Corrosion, Grippage, Fuites et Coût du cycle de vie
Scénario de terrain : Quel problème est survenu : une soupape en service de vapeur corrosive a développé un mauvais ré-assise et des fuites au siège. Pourquoi cela s'est produit : le matériau du corps a été examiné, mais l'exposition de la garniture, du guide, du ressort et du joint n'a pas été prise en compte. Cause réelle du système : les composants internes n'étaient pas compatibles avec le fluide et la température de fonctionnement. Action corrective : examiner le matériau du corps, de la garniture, du soufflet, du ressort, du joint, du joint d'étanchéité et du pilote. Prévention : inclure les exigences complètes en matière de matériaux des composants mouillés et exposés dans la demande de devis.
Ceci est une plage d'expérience d'ingénierie typique et est affectée par la composition du fluide, la pression, la température, la contre-pression, le type de soupape, le système de décharge, l'intervalle d'inspection et les exigences réglementaires locales. Pour les services soufrés, les flux contenant des chlorures, les gaz acides ou les services corrosifs humides, l'examen des matériaux peut devoir inclure la norme NACE MR0175 / ISO 15156 ou les spécifications de matériaux spécifiques au projet le cas échéant.

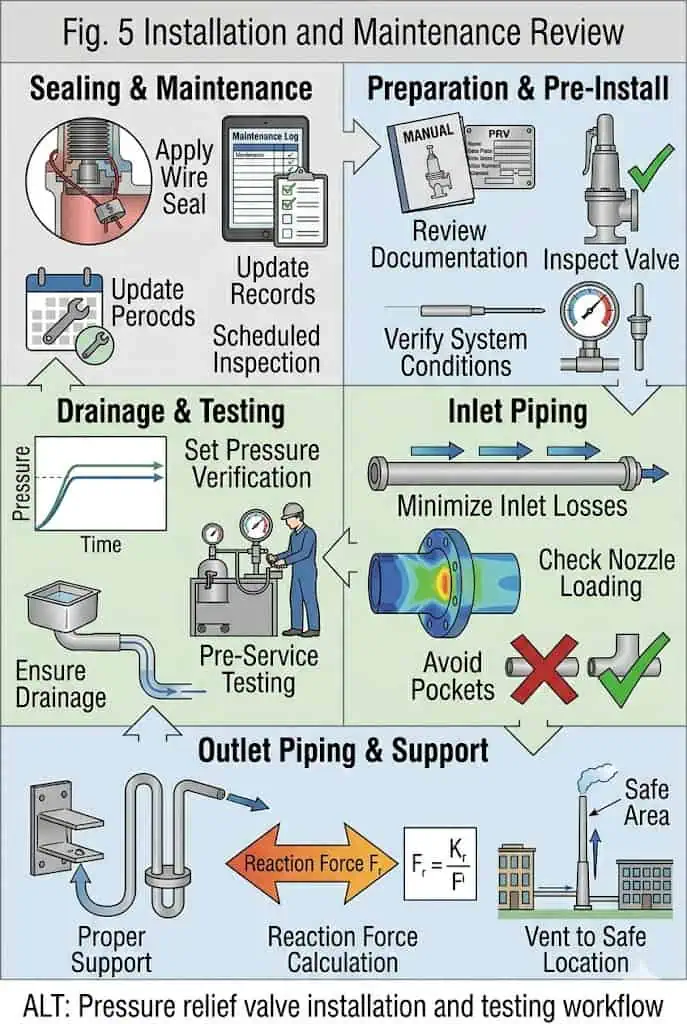

Facteurs d'installation et de maintenance affectant le choix de la soupape
L'examen de l'installation et de la maintenance doit inclure la perte de pression à l'admission, la tuyauterie de sortie, le drainage, la force de réaction, la contre-pression, le test de pression de tarage, le test d'étanchéité du siège et l'étanchéité finale.
Pertes de charge dans la tuyauterie d'admission
Même la soupape correcte peut mal fonctionner si la tuyauterie d'admission entraîne une perte de charge excessive. Des conduites d'admission longues, des dérivations de petite taille, des raccords brusques ou une mauvaise disposition d'installation peuvent provoquer des instabilités, une réduction de la levée ou une ouverture instable. La perte de charge à l'admission doit être examinée avant l'approbation finale de la soupape.
Tuyauterie de sortie, force de réaction, drainage et contre-pression
La tuyauterie de sortie affecte la contre-pression accumulée, la force de réaction de décharge, le drainage, le bruit et l'accès à la maintenance. Les collecteurs courants et les systèmes de torche nécessitent un examen supplémentaire car ils peuvent imposer une pression de sortie variable lors des événements de décharge.
Essais, recalibrage et scellage après maintenance
Après la maintenance ou la réparation, la soupape ne doit pas être remise en service sur la seule base d'une inspection visuelle. La pression de tarage, étanchéité du siège, le scellage et la documentation doivent être vérifiés conformément à la procédure de l'installation applicable, aux spécifications du projet et aux exigences de la juridiction locale. Lorsque les exigences de réparation National Board / NBIC s'appliquent, la voie de réparation et la portée de la documentation doivent être confirmées avant que la soupape ne soit remise en service.
Pièces de rechange, voie de réparation et documentation
La capacité de maintenance fait partie de la sélection de la soupape. Une soupape pilotée ou équilibrée par soufflet peut résoudre un problème opérationnel mais entraîner des exigences plus élevées en matière de pièces de rechange et d'inspection. L'approvisionnement doit confirmer les rapports d'essai, les certificats de matériaux, les données de la plaque signalétique, les enregistrements d'inspection et la documentation de réparation avant l'achat.
Erreur de sélection
Cause typique
Symptôme sur le terrain
Conséquence
Prévention
Sélectionné uniquement par la taille de raccordement
Aucune analyse de capacité
La soupape s'adapte à la tuyauterie mais ne remplit pas sa fonction
Protection insuffisante
Vérifier la capacité requise et certifiée
Contre-pression ignorée
Système de sortie non examiné
Instabilité ou ré-enclenchement instable
Dommages au siège et fuite
Examiner la contre-pression superposée et la contre-pression de construction
Mauvais type de soupape pour fluide chargé
Passages pilotes non pris en compte
Réponse retardée ou instable
Risque de maintenance et de sécurité
Vérifier la propreté du fluide et la protection du pilote
Mauvais matériau du siège souple
Limite de température ou chimique ignorée
Fuite ou défaillance d'étanchéité
Perte de produit et temps d'arrêt
Confirmer la compatibilité des matériaux
Pas de recalibrage après réparation
Procédure de maintenance incomplète
Dérive de la pression de tarage
Ouverture intempestive ou marge de sécurité insuffisante
Effectuer des tests et une étanchéité documentés
Tableau de sélection des types de soupapes de décharge
Comparaison technique rapide par condition de service
Le tableau suivant est destiné à un premier filtrage. Il ne remplace pas le dimensionnement formel, l'examen des codes ou la confirmation du fabricant.
Notes de sélection pour l'examen des achats et de l'EPC
Les achats ne doivent pas figer le type de soupape avant que les exigences de scénario de décharge, de capacité, de contre-pression et de matériaux ne soient vérifiées. L'examen EPC doit également confirmer la disposition d'installation, le système de décharge et la documentation d'inspection.
Quand demander une révision technique au fabricant
Demander un examen technique lorsque le service concerne la haute pression, la haute température, un milieu corrosif, sale, biphasique, une contre-pression variable, une connexion à un collecteur commun, un fonctionnement proche de la pression de tarage, ou soumis à des exigences de documentation spéciales.
Type de soupape
Principe de fonctionnement
Idéal pour
Risque principal
Note de sélection
À ressort conventionnel
La force directe du ressort maintient le disque fermé
Service propre, contre-pression faible ou stable, maintenance simple
Sensibilité à la contre-pression, instabilité si mal appliquée
Bon choix de départ lorsque le service est simple et la capacité vérifiée
Soufflet d'équilibrage
Le soufflet réduit l'influence de la contre-pression
Fatigue du soufflet, problème de ventilation, risque matière
À utiliser lorsque la contre-pression ou l'exposition de la chambre à ressort le justifie
Pilotée
Le pilote contrôle la pression du dôme et l'ouverture de la vanne principale
Gaz haute pression, étanchéité parfaite, cas sélectionnés à grande capacité
Blocage du pilote, problème de ligne de détection, compatibilité des joints
Idéale pour les services propres et contrôlés après examen de conception
Soupape de décharge pour liquide
Décharge la surpression de liquide
Dilatation thermique, protection de pompe ou de système liquide
Instabilité hydraulique en cas de mauvaise application
Utiliser les données de dimensionnement pour service liquide
Soupape de sûreté/décharge
Dispositif de décharge plus large selon la conception
Systèmes de procédé nécessitant une couverture de service plus large
La terminologie peut masquer les détails de construction
Confirmer la construction exacte et la capacité certifiée
Demande de devis pour projet : Vous n'êtes pas sûr du type de soupape de décharge adapté à votre service ? Envoyez à ZOBAI votre fluide, phase du fluide, pression de service, pression de tarage, température de décharge, capacité de décharge requise, contre-pression, norme de raccordement, exigence de matériau et code applicable. Notre équipe d'ingénierie peut examiner si une soupape de décharge à ressort, équilibrée par soufflet, pilotée ou pour service spécial doit être évaluée en premier.
Liste de contrôle RFQ : Données nécessaires pour choisir la bonne soupape de décharge
Données sur le procédé et le scénario de décharge
La RFQ doit définir l'équipement protégé, le scénario de décharge, le fluide de procédé, la phase du fluide, la condition de fonctionnement et si le cas de décharge est un incendie, une sortie bloquée, une dilatation thermique, une défaillance de contrôle, une rupture de tube ou un autre scénario crédible.
Données de pression, température et capacité
Fournir la pression de service normale, la pression de tarage, la pression de décharge ou la base de surpression admissible, la température de service, la température de décharge et la capacité de décharge requise. Sans ces valeurs, le type et la taille de la soupape ne peuvent être confirmés de manière responsable.
Données sur la contre-pression, l'installation et les matériaux
Fournir la contre-pression superposée, la contre-pression accumulée, les données de tuyauterie de sortie, la configuration de la tuyauterie d'admission, la norme de bride, le matériau du corps, le matériau de garniture, l'exigence d'étanchéité, le risque de corrosion et la description du système de décharge.
Normes, tests et exigences de documentation
Confirmer les normes de projet applicables, les rapports de test, l'exigence d'étanchéité du siège, les certificats de matériau, les enregistrements d'inspection, les données de plaque signalétique, la voie de réparation et toute inspection par tierce partie requise avant la commande.
Type d'équipement protégé
Scénario de décharge
Milieu et composition
Service gaz, vapeur, liquide ou biphasique
Pression de fonctionnement normale
Exigence de pression de tarage
Température de décharge
Capacité de décharge requise
Contre-pression superposée
Contre-pression accumulée
Taille des raccords d'entrée et de sortie
Norme de bride et classe de pression
Matériau du corps et de la garniture
Exigence d'étanchéité du siège et du joint
Orientation d'installation
Destination de la décharge
Code ou norme de projet applicable
Documents de test et d'inspection
FAQ sur les types de soupapes de décharge et leur sélection
Quels sont les principaux types de soupapes de décharge ?
Les principaux types comprennent les soupapes de sûreté à ressort conventionnelles, les soupapes de sûreté équilibrées par soufflet, les soupapes de sûreté pilotées, les soupapes de sûreté, les soupapes de décharge, les soupapes de sûreté-décharge, et les dispositifs spéciaux tels que les soupapes de sûreté température et pression ou les disques de rupture.
Comment choisir la bonne soupape de décharge ?
Choisissez en fonction de l'équipement protégé, de la pression de tarage, de la capacité de décharge requise, de la phase du fluide, de la température, de la contre-pression, de la compatibilité des matériaux, de la configuration d'installation, des possibilités de maintenance et de la norme applicable.
Quelle est la différence entre une soupape de sûreté et une soupape de décharge ?
Une soupape de sûreté est couramment associée aux services de vapeur, de gaz ou de vapeurs et à une ouverture rapide. Une soupape de décharge est couramment associée aux services de liquides. La terminologie réelle doit suivre les spécifications du projet et le code applicable.
Quelle est la différence entre les soupapes de sûreté à ressort et les soupapes de sûreté pilotées ?
Une soupape à ressort utilise la force directe d'un ressort pour maintenir le disque fermé. Une soupape pilotée utilise une soupape pilote pour contrôler la pression du dôme au-dessus du piston de la soupape principale. La conception pilotée peut assurer une étanchéité parfaite dans certains services propres, mais nécessite un examen plus approfondi des composants de contrôle.
Quand utiliser une soupape de sûreté équilibrée par soufflet ?
Utilisez une conception à soufflet équilibré lorsque la contre-pression variable, les systèmes de décharge fermés, les collecteurs communs ou l'exposition à des fluides de procédé corrosifs rendent la construction conventionnelle à ressort moins adaptée.
Quelle soupape de décharge est la meilleure pour la contre-pression ?
Il n'existe pas de type universellement meilleur. Les soupapes à soufflet équilibré sont souvent examinées pour la contre-pression variable. Certaines conceptions pilotées peuvent également convenir. Les soupapes conventionnelles peuvent être acceptables lorsque la contre-pression est faible et stable.
Une soupape peut-elle être utilisée pour la vapeur, le gaz et le liquide ?
Uniquement si la conception de la soupape, la certification, la méthode de dimensionnement, les matériaux et les spécifications du projet prennent en charge ces services. Ne supposez pas qu'un type de soupape puisse gérer toutes les phases de fluide sans examen.
Une soupape de sûreté pilotée est-elle toujours meilleure ?
Les soupapes de sûreté pilotées peuvent être utiles pour des applications sélectionnées à haute pression, à étanchéité stricte ou à grande capacité, mais elles peuvent être inadaptées aux services contenant des impuretés, des produits collants, des produits cristallisant ou mal entretenus.
Pourquoi la capacité de décharge certifiée est-elle plus importante que la taille de raccordement ?
La taille de raccordement indique uniquement comment la soupape s'adapte à la tuyauterie. La capacité de décharge certifiée et la surface de l'orifice déterminent si la soupape peut supporter la charge de décharge requise dans les conditions du projet.
Quelles informations dois-je fournir avant de demander un devis ?
Envoyer le fluide, la phase du fluide, la pression de fonctionnement, la pression de tarage, la température de décharge, la capacité requise, la contre-pression, la norme de raccordement, les exigences de matériaux, les détails d'installation, la norme applicable et les documents de test requis.
Quelle est la fréquence d'inspection ou de re-certification d'une soupape de décharge ?
L'intervalle dépend de la réglementation locale, de la politique d'inspection du propriétaire, de la sévérité du service, de l'historique de la soupape, du risque lié au fluide, de l'historique des réparations et des normes applicables. Un service corrosif, sale, à haute température ou à cycles fréquents nécessite généralement une planification d'inspection plus rigoureuse qu'un service propre et stable.
Points de preuve d'ingénierie à vérifier avant publication
Le type de soupape ne doit pas être sélectionné uniquement par la taille de la connexion ; la capacité de décharge requise et la capacité de décharge certifiée doivent être examinées par rapport au scénario de décharge.
La contre-pression peut affecter la stabilité d'ouverture, la capacité effective, le flottement, le ré-enclenchement et la fuite au siège ; la construction de la soupape modifie la sensibilité à cet effet.
L'étanchéité du siège doit être vérifiée selon la norme du projet applicable et l'exigence de l'acheteur, en particulier pour les services fonctionnant à proximité de la pression de tarage.
La libération de maintenance doit inclure la pression de tarage, l'étanchéité du siège, l'étanchéité, le dossier de réparation et l'examen de la documentation, pas seulement l'inspection visuelle.
La compatibilité des matériaux doit inclure le corps, la tuyère, le disque, le guide, le ressort, le soufflet, les joints, les internes du pilote et les joints souples le cas échéant.
Note sur les normes et références techniques
Le dimensionnement final de la soupape, la sélection, l'installation, les tests et la documentation doivent être vérifiés conformément au code de projet applicable, à la réglementation locale et aux données du fabricant. Pour la sélection du type de soupape de décharge, les ingénieurs examinent couramment l'API 520 Partie I pour le dimensionnement et la sélection, l'API 520 Partie II pour l'installation et la tuyauterie de décharge, l'API 521 pour les systèmes de décharge de pression et de dépressurisation, l'API 527 pour les tests d'étanchéité du siège, l'ISO 4126-1 pour les exigences générales des soupapes de sûreté, les exigences ASME pour les récipients sous pression ou les chaudières le cas échéant, et les exigences National Board / NBIC lorsque la réparation ou la recertification s'applique. Les éditions spécifiques, l'applicabilité du projet, la portée de la certification et les exigences juridictionnelles locales doivent être vérifiées avant la publication ou l'approvisionnement.
Note de publication : Ne pas déclarer la conformité avec les normes ASME, API, ISO, PED, CE, National Board, ou d'autres certifications, sauf si ZOBAI a confirmé les certificats, la portée valide, la couverture du produit et l'applicabilité sur le marché.
Cet article est préparé pour l'éducation technique et la discussion préliminaire de projet. La sélection finale de la soupape de décharge doit être revue par des ingénieurs qualifiés en fonction de l'équipement protégé, du fluide de procédé, de la pression de tarage, de la capacité de décharge requise, de la contre-pression, de la perte de charge à l'admission, du système de sortie, de la compatibilité des matériaux, de la construction de la soupape, de la disposition d'installation, de l'accès de maintenance et des exigences du code applicable.
Revu par : Équipe d'ingénierie ZOBAI Soupapes de Sûreté
Examen axé sur : types de soupapes de décharge, soupapes à ressort, soupapes équilibrées à soufflet, soupapes pilotées, terminologie des soupapes de sûreté, adéquation du fluide, sélection de la contre-pression, examen de la capacité, sélection des matériaux, maintenance, tests et préparation des demandes de devis.
Ressources d'ingénierie connexes sur les soupapes de décharge
Pour l'examen du projet, ces pages ZOBAI connexes peuvent aider à confirmer le type de soupape, les données de dimensionnement, les conditions d'installation et les exigences de test :
Besoin d'aide pour choisir le bon type de soupape de décharge ?
Pour une recommandation pratique, envoyez à ZOBAI le fluide, la phase du fluide, la pression de service, la pression de tarage, la température de décharge, la capacité de décharge requise, la contre-pression superposée et accumulée, la connexion d'entrée et de sortie, les exigences de matériaux, la configuration d'installation, les informations sur le système de décharge et la norme applicable. Ceci permet une revue technique pour déterminer si une soupape conventionnelle à ressort, une soupape équilibrée par soufflet, une soupape pilotée, une soupape de sûreté-décharge, ou une autre solution de décharge de pression doit être évaluée pour votre système.
Pièces jointes suggérées pour la demande de devis : P&ID, fiche technique de l'équipement protégé, scénario de décharge, schéma du système de décharge, spécification de la soupape, exigences de matériaux, exigences de documentation d'inspection et base de code applicable.
