Réponse rapide : Comment fonctionne une soupape de sûreté pilotée Une soupape de sûreté pilotée fonctionne en utilisant une petite soupape pilote pour contrôler la pression au-dessus d'un piston de soupape principal plus grand. En fonctionnement normal, la pression du système est acheminée vers le pilote et vers la chambre de dôme au-dessus de la soupape principale. Parce que le dôme effectif…
Une soupape de sûreté pilotée fonctionne en utilisant une petite soupape pilote pour contrôler la pression au-dessus d'un piston de soupape principal plus grand. En fonctionnement normal, la pression du système est dirigée vers le pilote et vers la chambre de dôme au-dessus de la soupape principale. Comme la surface effective du dôme est plus grande que la surface du siège exposée à la pression d'admission, la soupape principale reste fermée et peut rester étanche même lorsque la pression de fonctionnement est proche de la pression de tarage. Lorsque la pression d'admission atteint la pression de tarage, le pilote s'ouvre ou module et libère la pression du dôme. La perte de pression du dôme supprime la force de fermeture principale, permettant à la pression d'admission de soulever la soupape principale et de décharger le débit de décharge requis. Lorsque la pression du système tombe dans la plage de refermeture, le pilote se ferme, la pression du dôme est rétablie et la soupape principale se referme.
Résumé technique : le pilote ne fournit normalement pas la capacité de décharge principale. Il contrôle la pression du dôme. La soupape principale fournit la zone de décharge. Pour un projet réel, la soupape de sûreté pilotée doit encore être vérifiée pour capacité de décharge requise, la pression de tarage, la surpression admissible, contre-pression, la perte de pression à l'admission, la compatibilité des matériaux, étanchéité du siège, et les conditions d'installation.
A soupape de sûreté pilotée, souvent appelée POSV ou POSRV, est un dispositif automatique de décharge de pression utilisé pour protéger les cuves sous pression, les pipelines, les réservoirs, les séparateurs et les systèmes de procédé contre une pression excessive. Contrairement à une soupape à action directe soupape de sûreté à ressort, la soupape principale dans une conception pilotée est contrôlée par une soupape pilote séparée. Le pilote détecte la pression d'admission et gère la pression dans la chambre du dôme au-dessus du piston de la soupape principale.
Cette conception permet à la soupape principale de rester fermée pendant le fonctionnement normal et de s'ouvrir lorsque le système protégé atteint la pression de tarage spécifiée. Pour les ingénieurs, le point clé n'est pas simplement que la soupape “s'ouvre automatiquement”. Le point important est la manière dont le pilote, la chambre de dôme, la surface du piston, la pression d'admission, la contre-pression et le système de décharge interagissent pour créer une séquence d'ouverture et de refermeture fiable.
Lors de l'examen des achats, une POSV ne doit pas être sélectionnée uniquement parce qu'elle semble compacte ou parce que les raccords d'admission et de sortie correspondent à la tuyauterie. La soupape doit être vérifiée par rapport au scénario de surpression crédible et à la base de capacité de décharge certifiée. Une soupape avec la bonne taille de bride mais une surface d'orifice insuffisante peut toujours échouer à protéger l'équipement. Pour une logique de sélection plus large, consultez le guide de ZOBAI sur Guide de sélection des soupapes de sûreté.

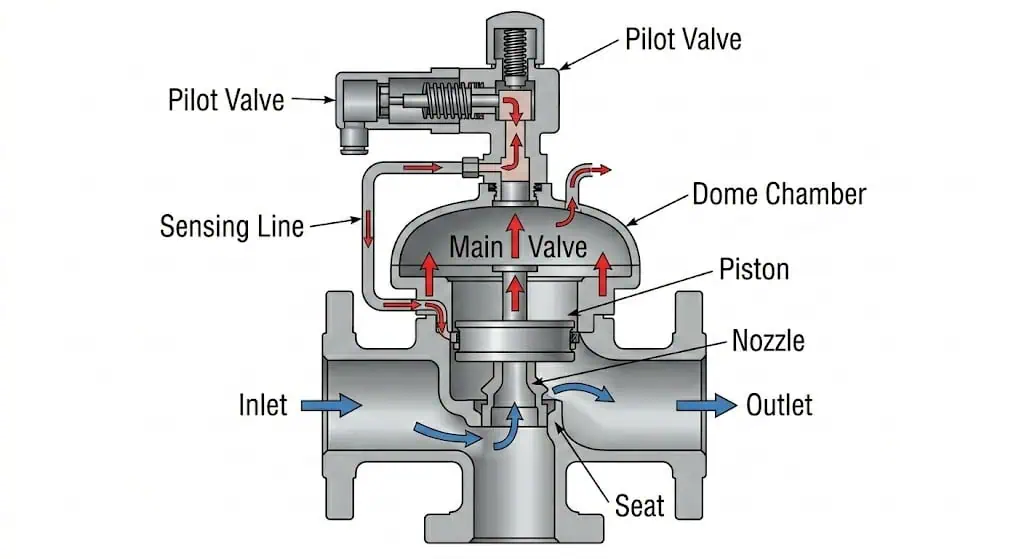

Une soupape de sûreté pilotée typique contient deux ensembles fonctionnels. La soupape pilote agit comme l'élément de détection et de contrôle de la pression. La soupape principale agit comme l'élément de décharge à haute capacité. Le pilote reçoit la pression du système via un passage de détection ou une ligne de prise de pression. Il dirige ensuite la pression vers la chambre du dôme au-dessus du piston de la soupape principale, ou évacue la pression de celle-ci.
Lorsque le dôme est pressurisé, la soupape principale est maintenue fermée. Lorsque le dôme est purgé, la soupape principale peut se soulever. Cette structure en deux parties explique pourquoi les soupapes pilotées sont souvent envisagées pour les applications haute pression, grande capacité ou à étanchéité stricte. Cependant, la même structure les rend également plus sensibles à la contamination, aux détails d'installation, à l'état de la ligne de détection, à l'agencement des tuyauteries, au matériau du joint et à la qualité de la maintenance.
Un problème courant sur le terrain est la sélection d'une soupape pilotée pour un flux de procédé sale ou polymérisant sans examiner les passages pilotes. La soupape peut réussir le test initial sur banc, mais les dépôts dans le circuit pilote peuvent ensuite retarder l'actionnement, perturber le refermeture, ou provoquer un contrôle instable de la pression du dôme. La prévention n'est pas simplement “ utiliser une meilleure soupape ” ; l'action correcte consiste à examiner la propreté du fluide, la conception du pilote, la filtration, l'intervalle de maintenance, et si une conception à ressort ou à soufflet équilibré est plus appropriée.
Dans les documents industriels, les termes peuvent varier en fonction de l'application, du fabricant et des pratiques locales. POSV signifie généralement soupape de sûreté pilotée. POSRV signifie généralement soupape de sûreté-décharge pilotée. Le terme soupape de décharge pilotée peut être utilisé plus largement pour les applications de décharge de pression. La terminologie finale doit correspondre au code applicable, aux spécifications du projet, au service du fluide, aux exigences de la plaque signalétique et à la documentation d'achat.
Pourquoi cela est important : une terminologie incorrecte peut créer des problèmes d'approvisionnement et de conformité. Une soupape achetée comme soupape de décharge générale peut ne pas satisfaire les mêmes attentes de projet qu'une soupape de sûreté ou une soupape de sûreté-décharge dans une application de récipient sous pression. Avant l'achat, confirmez le type de soupape requis, la base normative, la capacité certifiée requise, les données de la plaque signalétique, la pression de tarage, le fluide de service et la documentation de test.

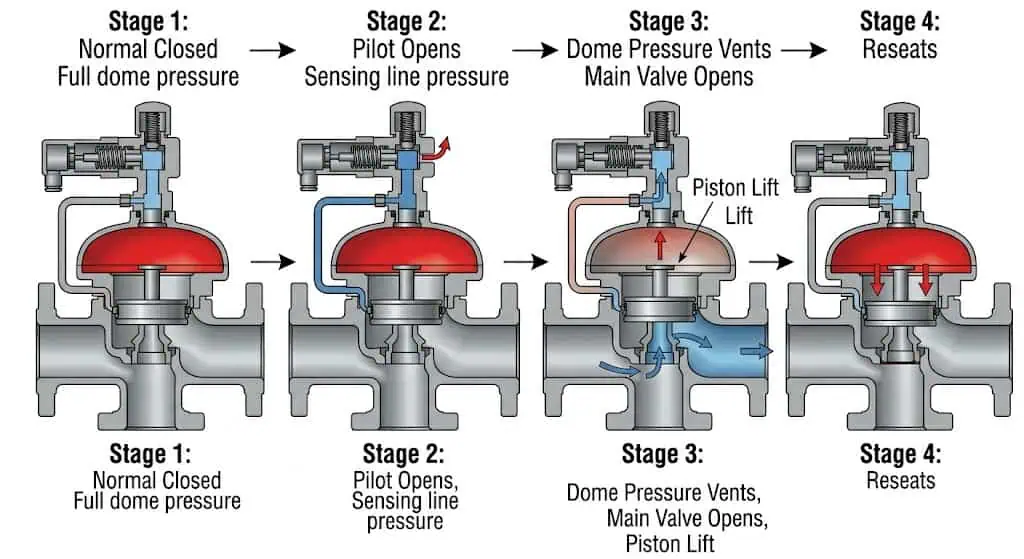

En fonctionnement normal, la pression du système protégé est acheminée vers la soupape pilote via une ligne de détection, une prise de pression ou un passage interne. Cette pression est également utilisée pour pressuriser la chambre du dôme au-dessus du piston de la soupape principale. Dans de nombreuses conceptions, le fluide de procédé lui-même fournit l'énergie de contrôle. Aucune alimentation externe n'est requise pour la fonction de décharge de pression de base.
La conception doit garantir que le pilote reçoit une pression d'admission représentative. Si la ligne de détection est bloquée, mal positionnée, isolée, gelée, remplie de condensats ou contaminée par des débris de procédé, le pilote peut ne pas répondre correctement à la pression réelle du système. C'est pourquoi l'examen de l'installation n'est pas une question secondaire pour le service POSV ; c'est une partie de la fonction de sécurité. Pour les vérifications de tuyauterie et d'installation connexes, reportez-vous au guide de ZOBAI sur guide d'installation des soupapes de sûreté.
Lors d'une inspection sur site, l'une des premières vérifications consiste à s'assurer que le chemin de détection du pilote ne peut pas être isolé accidentellement pendant la maintenance. Si une vanne d'isolement est installée dans la ligne de détection sans procédure de verrouillage contrôlé en position ouverte, l'équipement protégé peut être exposé à une surpression alors que le pilote ne détecte aucune pression. La prévention correcte consiste à examiner la configuration de détection, la philosophie d'isolement, le contrôle des étiquettes et la procédure de maintenance avant la mise en service.
La soupape principale reste fermée car la pression dans le dôme agit sur une surface effective plus grande que la pression d'admission agissant vers le haut contre la surface du siège. Même si la pression est similaire des deux côtés, la plus grande surface du dôme produit une force de fermeture plus importante. Lorsque la pression du système augmente en dessous de la pression de tarage, cette force de fermeture peut rester forte, ce qui contribue à réduire les fuites près de la pression de tarage.
Pourquoi c'est important : C'est l'une des principales raisons pour lesquelles les ingénieurs considèrent les soupapes de sûreté pilotées pour les systèmes qui fonctionnent près de la pression de tarage requise. Une soupape de sûreté conventionnelle à ressort peut être plus susceptible de siffler ou de fuir si la pression de fonctionnement est trop proche de la pression de tarage. Une POSV peut offrir une étanchéité plus serrée dans le bon service, mais seulement si le fluide, les joints, les passages pilotes, la plage de température et l'installation sont appropriés.
Ce qui peut mal tourner : Si le dôme ne peut pas maintenir la pression en raison de joints endommagés, d'élastomères inadaptés, de surfaces d'étanchéité contaminées ou de fuites à travers les internes du pilote, la soupape principale peut ne pas rester stable en position fermée. Le résultat peut être une perte de produit, des émissions environnementales, une maintenance gênante ou une usure prématurée du siège.
La pression de tarage est la pression manométrique d'admission à laquelle le pilote commence la séquence d'ouverture selon la conception de la soupape et les conditions d'essai. Lorsque la pression du système atteint cette valeur, le pilote s'actionne. Selon que le pilote est à action rapide ou modulante, il peut évacuer rapidement le dôme ou contrôler progressivement la pression du dôme.
L'action du pilote est le déclencheur. Elle ne remplace pas la surface de décharge de la soupape principale. La soupape principale doit toujours être dimensionnée pour supporter la capacité de décharge requise pour le scénario de surpression crédible. La capacité requise doit être basée sur le cas de danger du procédé, et non sur la taille du raccordement de tuyauterie ou un simple remplacement d'une ancienne soupape.
Une erreur d'achat fréquente consiste à remplacer une soupape en faisant correspondre uniquement la taille d'admission, la taille de sortie, la classe de pression et la pression de tarage. Si le service du récipient protégé a changé, ou si le collecteur de décharge a été modifié, la base de capacité certifiée d'origine peut ne plus être valide. La prévention consiste à revoir le scénario de décharge, capacité requise et capacité de décharge certifiée, contre-pression, et accumulation admissible avant de commander le remplacement.
Une fois que le pilote évacue le dôme, la force de fermeture au-dessus du piston principal diminue. La pression d'admission agissant sous le piston ou le disque de la soupape principale peut alors soulever la soupape principale de son siège. Dans une conception à action rapide, cela peut produire un mouvement d'ouverture rapide. Dans une conception modulante, la levée peut augmenter proportionnellement à l'augmentation de pression et au débit requis.
Ce qui peut mal tourner : Si le chemin d'évacuation du dôme est restreint, si le pilote ne fonctionne pas correctement, ou si une contamination empêche le mouvement des internes du pilote, la soupape principale peut s'ouvrir tardivement, s'ouvrir partiellement, vibrer ou ne pas répondre comme prévu. Ces risques affectent la sécurité du personnel, la protection des équipements, les temps d'arrêt, les émissions et les coûts de maintenance.
Pour les services de vapeur ou de vapeur à haute température, l'examen doit inclure la condensation, la dilatation thermique, l'exposition des tuyauteries pilotes, le matériau des joints et le drainage. Un pilote ou un passage de détection qui fonctionne bien avec un gaz propre et sec peut ne pas se comporter de la même manière lorsqu'il est exposé à de la vapeur humide, à de la condensation ou à un chauffage cyclique.
Une fois la soupape principale ouverte, l'excès de pression est évacué par la sortie de la soupape vers un emplacement d'évacuation sûr, un collecteur de torche, un système de ventilation ou un autre chemin de décharge de surpression approuvé. Le système de décharge doit être examiné conjointement avec la soupape car la contre-pression peut affecter les performances, la stabilité, la capacité et le comportement de refermeture en fonction de la conception et des conditions de service.
Pour la sélection du projet, la capacité de décharge requise doit être basée sur le scénario de surpression crédible, et non uniquement sur la taille nominale de la tuyauterie. Le cas d'incendie, la sortie bloquée, la dilatation thermique, la défaillance d'une vanne de régulation, la défaillance d'une utilité, la rupture d'un tube d'échangeur de chaleur et d'autres causes peuvent produire des charges de décharge différentes.

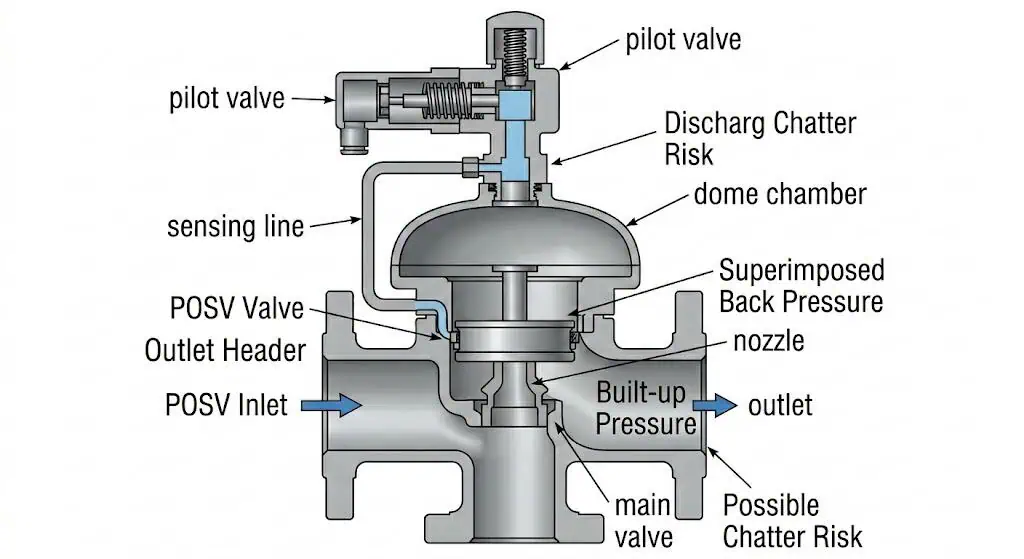

Les problèmes de contre-pression apparaissent souvent après la modification d'un collecteur de décharge. Par exemple, plusieurs dispositifs de décharge peuvent être connectés à un collecteur commun lors d'une mise à niveau de l'installation. La pression de tarage de chaque soupape peut rester correcte, mais la contre-pression accumulée lors de décharges simultanées peut augmenter. Si cette condition n'est pas examinée lors du dimensionnement, la soupape peut vibrer, perdre sa capacité de décharge effective ou se refermer de manière instable. La prévention consiste à inclure les données du collecteur de décharge, les hypothèses de décharge simultanée, la contre-pression superposée et la contre-pression accumulée dans l'examen de la sélection de la soupape. Pour plus d'informations, consultez le guide ZOBAI sur la contre-pression et les soufflets dans les soupapes de sûreté ou la page d'application pour soupapes de sûreté haute contre-pression.
Lorsque la pression du système protégé diminue, le pilote revient finalement à sa position fermée ou réinitialisée. La pression du dôme est alors rétablie au-dessus du piston de la soupape principale. La force de fermeture augmente et la soupape principale se referme. La différence de pression entre l'ouverture et la refermeture est liée au comportement de la détente et à la conception du pilote.
Pourquoi c'est important : Si la refermeture est instable, la soupape peut cycler, fuir ou provoquer des perturbations de pression répétées. Une mauvaise refermeture peut endommager le siège, augmenter les émissions et générer des travaux de maintenance. Pour les systèmes avec des fluctuations de pression fréquentes, la marge de pression de fonctionnement, le type de pilote, le comportement de la détente et la tuyauterie de décharge doivent être examinés attentivement.
| Étape de fonctionnement | Condition du système | Action de la vanne pilote | Pression de dôme | Position de la vanne principale | Résultat d'ingénierie |
|---|---|---|---|---|---|
| Fonctionnement normal | Pression inférieure à la pression de tarage | Dirige la pression vers le dôme | Maintenue | Fermé | L'étanchéité est maintenue si les joints, les surfaces d'étanchéité et les internes du pilote sont appropriés |
| Approche de la pression de tarage | La pression augmente mais reste inférieure à la pression de tarage | Continue de détecter la pression d'entrée | Maintenue | Fermé | La vanne ne devrait pas fuir ni frémir si elle est correctement sélectionnée et entretenue |
| À la pression de tarage | La pression atteint le point d'action du pilote | S'ouvre ou module | Réduit ou évacué | Commence à s'ouvrir | La force de fermeture principale est supprimée ; la base du test de pression de tarage doit correspondre aux exigences du projet |
| Condition de décharge | Le scénario de surpression continue | Contrôle la pression du dôme | Basse pression contrôlée | Ouvert | La capacité certifiée et les conditions réelles du système de décharge doivent supporter la charge de décharge requise |
| Refermeture | La pression du système chute | Se ferme ou se réinitialise | Rétablie | Refermée | Un ré-assise stable réduit les fuites, les vibrations, les dommages au siège et les pertes de produit |
La soupape pilote détermine quand la soupape principale doit s'ouvrir et quand elle doit se ré-assoir. Elle détecte la pression d'admission et contrôle la chambre du dôme. Comme les passages du pilote et les pièces internes sont plus petits que le trajet d'écoulement principal, le pilote est plus vulnérable aux fines particules, aux milieux collants, aux produits de corrosion, à la polymérisation, à la glace, à la condensation ou à un entretien incorrect.
Pour l'examen des achats, la conception du pilote doit être vérifiée par rapport au fluide, à la propreté, à la température de fonctionnement, au potentiel de corrosion, aux vibrations et à l'intervalle de maintenance. Une soupape qui fonctionne bien sur un gaz propre peut ne pas convenir à un service avec des fluides sales, cristallisant, acides (sour), visqueux ou polymérisant sans examen technique supplémentaire.
Un problème de terrain typique est une réponse lente ou instable de la soupape de sûreté pilotée (POSV) après que le circuit pilote a été exposé à des fluides sales, cristallisant ou polymérisant. La soupape peut réussir le test d'établi initial, mais des particules fines ou des dépôts peuvent par la suite restreindre le passage pilote ou le chemin de détection. La véritable cause n'est pas simplement une soupape défectueuse ; c'est souvent une inadéquation entre le fluide de procédé et la configuration pilote sélectionnée. Avant d'utiliser une POSV en service sale, les ingénieurs doivent examiner la propreté du fluide, la filtration, la sensibilité du passage pilote, l'intervalle d'inspection et si une autre conception de soupape de sûreté est plus appropriée.
La soupape principale fournit la zone de décharge primaire. Elle doit être dimensionnée en fonction de la charge de décharge requise et de la surpression admissible. La taille du corps, la surface de l'orifice, la perte de pression à l'admission, la contre-pression à la sortie et le système de décharge influencent tous la capacité de la soupape à remplir sa fonction de sécurité.
Pour la sélection technique, la surface de l'orifice et la capacité de décharge certifiée sont plus importantes que la taille de la connexion. Une bride plus grande ne signifie pas automatiquement une capacité suffisante, et une soupape d'apparence plus petite peut être acceptable uniquement si sa capacité certifiée et ses conditions de service ont été vérifiées.
La chambre de dôme est l'espace situé au-dessus du piston de la soupape principale. En fonctionnement normal, la pression dans cette chambre crée la force de fermeture qui maintient la soupape en place. Lorsque le pilote évacue le dôme, cette force est réduite et la soupape principale peut s'ouvrir. Comprendre la pression du dôme est le moyen le plus rapide de comprendre pourquoi une soupape pilotée (POSV) peut assurer une étanchéité parfaite avant de s'ouvrir, puis s'ouvrir rapidement lorsque nécessaire.
La ligne de détection ou le passage de prise de pression connecte la pression du système protégé au pilote. Si cette ligne est obstruée, isolée, gelée, remplie de liquide, ou placée là où la pression ne représente pas l'équipement protégé, le pilote peut ne pas réagir correctement. Un problème d'installation mineur peut donc devenir un problème de sécurité.
Pour les configurations de détection à distance, l'emplacement de la prise de pression doit représenter la pression de l'équipement protégé. Les longs parcours de tuyauterie, les poches de liquide, les pertes de chaleur, les vibrations et l'isolement accidentel doivent être examinés. Lorsque le traçage thermique ou l'isolation est nécessaire, il doit être spécifié lors de la conception plutôt qu'ajouté après qu'un problème sur le terrain survienne.
L'étanchéité du siège dépend de l'état des surfaces d'étanchéité, de la compatibilité du matériau des joints, de la qualité de l'assemblage et de la stabilité de la force de fermeture. Les joints souples peuvent améliorer l'étanchéité dans des services appropriés, mais ils doivent être examinés pour leur compatibilité avec la température, leur compatibilité chimique, leur vieillissement, leur gonflement, leur déformation permanente et les conditions de maintenance. Les sièges métalliques peuvent être préférés dans des conditions de température sévères ou certains services chimiques, mais les attentes en matière de fuite doivent être examinées en conséquence.
Les fluides corrosifs ou érosifs peuvent endommager l'ajutage, le disque, le guide, le piston ou les composants internes du pilote. Dans les services de gaz acides, de gaz corrosifs (sour gas), de courants contenant des chlorures, ou de services humides corrosifs, la sélection des matériaux ne doit pas se limiter au corps de la soupape. La garniture, les ressorts, les joints, la tuyauterie, les raccords et les composants exposés du pilote peuvent nécessiter un examen séparé des matériaux.

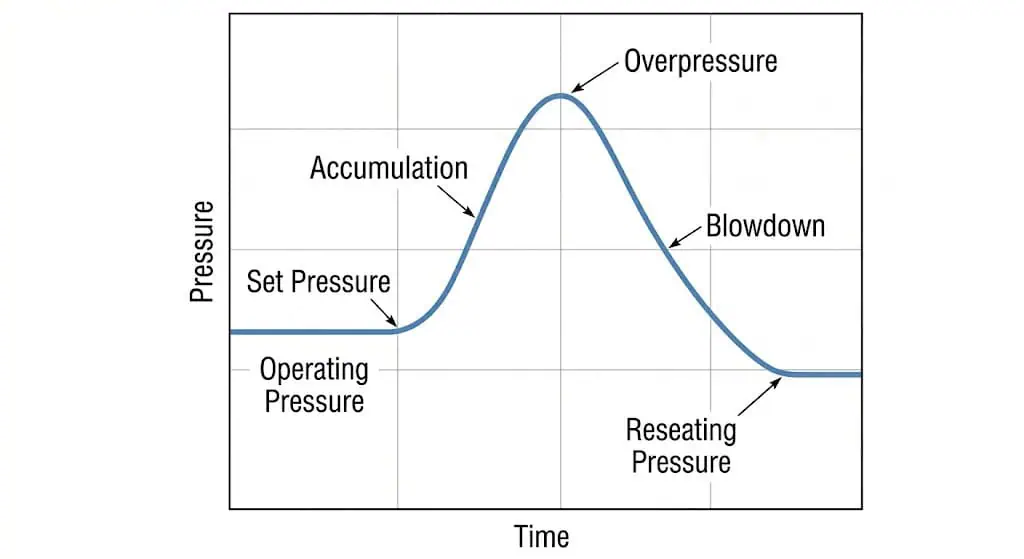

La pression de tarage est la pression à laquelle la soupape de sûreté pilotée est ajustée pour commencer à s'ouvrir dans des conditions de test ou de service spécifiées. Dans la documentation du projet, la pression de tarage doit être cohérente avec la base de la pression maximale de service admissible de l'équipement protégé et les exigences du code applicable. Si la pression de test différentielle à froid, la correction de contre-pression ou la correction de température s'applique, les conditions de test et les informations de la plaque signalétique doivent être examinées attentivement.
La surpression est l'augmentation de pression au-dessus de la pression de tarage requise pour que la soupape atteigne sa capacité de décharge nominale dans des conditions définies. Pour une soupape pilotée (POSV), l'action du pilote initie l'ouverture, mais la soupape principale et le système de décharge déterminent si la capacité requise est effectivement atteinte.
L'accumulation est l'augmentation de pression au-dessus de la pression de service maximale admissible de l'équipement protégé pendant un événement de décharge, sous réserve du code applicable et du scénario. La distinction est importante car une soupape peut être correctement tarée mais échouer à l'objectif de protection si la capacité requise, les pertes d'admission ou la contre-pression de sortie ne sont pas correctement évaluées.
Le dégonflement (blowdown) est la différence entre la pression de tarage et la pression de refermeture, généralement exprimée en différence de pression ou en pourcentage selon la norme applicable et la documentation. Une soupape qui se fermerait immédiatement à la pression de tarage pourrait cycler de manière répétée pendant un événement de décharge. Un dégonflement approprié aide la soupape à rester ouverte suffisamment longtemps pour stabiliser la pression du système, puis à se refermer une fois la condition de surpression dissipée.
La pression de refermeture est la pression d'admission à laquelle la soupape se ferme après la décharge. Une refermeture instable peut entraîner des fuites, des dommages au siège, des ouvertures répétées, du bruit, des vibrations et des perturbations de fonctionnement. Dans les systèmes avec des surtensions de pression fréquentes, la distance entre la pression de fonctionnement normale, la pression de tarage et la pression de refermeture doit être examinée avant de sélectionner le type de soupape.
Un pilote à action instantanée est conçu pour créer un changement rapide de la pression du dôme à la pression de tarage. Cela peut amener la soupape principale à passer rapidement de la position fermée à la position ouverte. L'action instantanée est utile lorsque des décharges de pression rapides sont nécessaires, mais elle peut également créer des effets dynamiques plus importants dans la tuyauterie de décharge. Le bruit, les forces de réaction, la perte de pression à l'admission et le comportement de l'évent de décharge doivent être pris en compte.
Un pilote modulé contrôle la pression du dôme plus progressivement. La soupape principale peut s'ouvrir uniquement autant que nécessaire pour la condition de pression. Cela peut réduire les pertes de produit inutiles dans certains services et aider à un contrôle de pression plus doux. Cependant, le choix correct dépend de l'état du fluide, de la capacité requise, de la stabilité, de la surpression admissible, du système de décharge et des spécifications du projet.
Les services de gaz, vapeur, vapeur saturée et liquide peuvent se comporter différemment lors de la décharge de pression. Les fluides compressibles peuvent nécessiter des calculs de décharge différents de ceux des services liquides. Le service vapeur introduit des préoccupations de température, de condensation, de drainage et de matériaux. Le service liquide peut créer des forces hydrauliques et des problèmes de stabilité. Le type de pilote doit donc être sélectionné après confirmation du fluide, du scénario de décharge, du chemin de décharge, de l'agencement d'installation et de la base de code applicable.

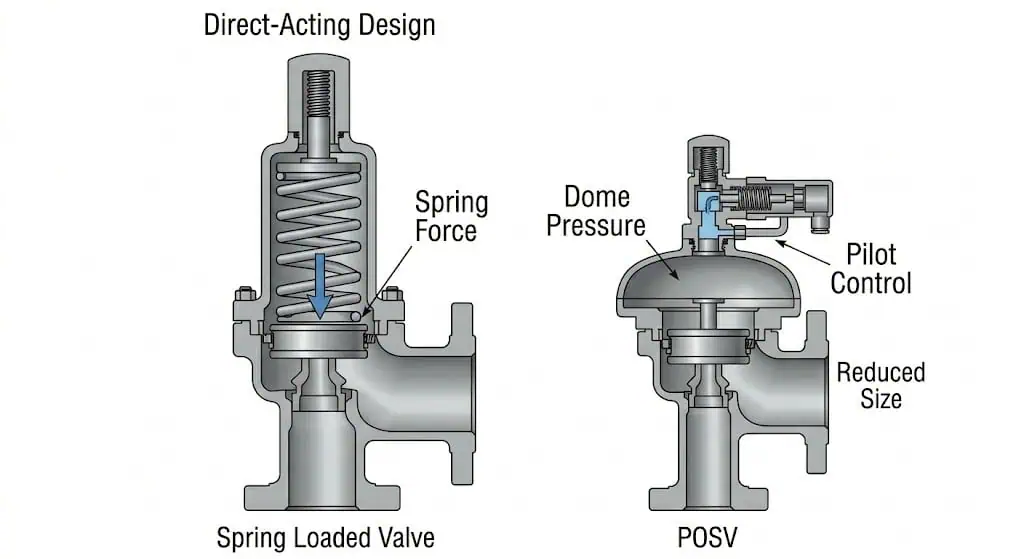

Une soupape de sûreté pilotée n'est pas automatiquement meilleure qu'une soupape de sûreté à ressort. Elle est meilleure uniquement lorsque ses avantages de conception correspondent aux conditions de processus et à la capacité de maintenance. La sélection doit être basée sur l'exigence d'étanchéité, la marge de pression de fonctionnement, la contre-pression, la capacité requise, la propreté du fluide, la température, le risque de corrosion, l'accès à l'inspection et le coût de maintenance du cycle de vie.
| Facteur de sélection | Soupape de sûreté pilotée | Soupape de sûreté à ressort | Note d'ingénierie |
|---|---|---|---|
| Fonctionnement proche de la pression de tarage | Souvent approprié car la pression du dôme peut augmenter la force de fermeture | Peut être plus sujette au frémissement ou aux fuites si la marge est trop faible | Confirmer la marge de fonctionnement admissible, le comportement du blowdown et l'exigence d'étanchéité du siège |
| Grande capacité ou haute pression | Peut être avantageux dans des conceptions sélectionnées | Les grands ressorts et les charges mécaniques plus élevées peuvent devenir limitants | Ne sélectionnez pas uniquement par la taille de la soupape ; vérifiez la capacité requise et la base de capacité certifiée |
| Milieu sale ou collant | Nécessite une attention particulière car les passages pilotes sont sensibles | Peut être plus tolérant selon la conception | Vérifiez la filtration, le matériau, l'accès à la maintenance, la tuyauterie pilote et le comportement du fluide |
| Contre-pression | Certaines conceptions réduisent l'influence de la contre-pression, mais cela doit être vérifié | Les conceptions conventionnelles peuvent être affectées ; des soufflets équilibrés peuvent être nécessaires | La contre-pression doit être examinée avec le système de décharge et la construction de la soupape |
| Complexité de la maintenance | Plus élevé ; le pilote, la tuyauterie, les joints et la soupape principale doivent être inspectés | Construction généralement plus simple | Le coût du cycle de vie peut être plus élevé si la capacité de maintenance est limitée |
| Coût initial | Généralement plus élevé pour les petites et moyennes tailles | Généralement plus bas | Le coût total doit inclure les fuites, les temps d'arrêt, les tests, les pièces de rechange et la recertification |
Impact sur les coûts : Une soupape à ressort moins coûteuse peut être le bon choix pour des services propres, à pression modérée et nécessitant peu d'entretien. Une soupape pilotée peut réduire les fuites, améliorer la marge opérationnelle ou résoudre des problèmes de grande capacité dans certains services. Le mauvais choix peut augmenter les temps d'arrêt, les émissions, les dommages au siège, les travaux de recertification, le coût des pièces de rechange et les délais de livraison des remplacements.
Note de terrain : Dans les systèmes de gaz haute pression, les fuites apparaissent souvent lorsque la pression de fonctionnement normale est trop proche de la pression de tarage d'une soupape de sûreté directe à ressort. La soupape peut être correctement tarée, mais la structure sélectionnée et l'état du siège peuvent ne pas assurer l'étanchéité requise à cette marge de fonctionnement. Dans ce type de cas, l'examen ne doit pas s'arrêter à la pression de tarage. Les ingénieurs doivent également vérifier la marge de fonctionnement par rapport à la pression de tarage, l'exigence d'étanchéité du siège, le système de décharge et si une soupape de sûreté pilotée est plus adaptée au service.

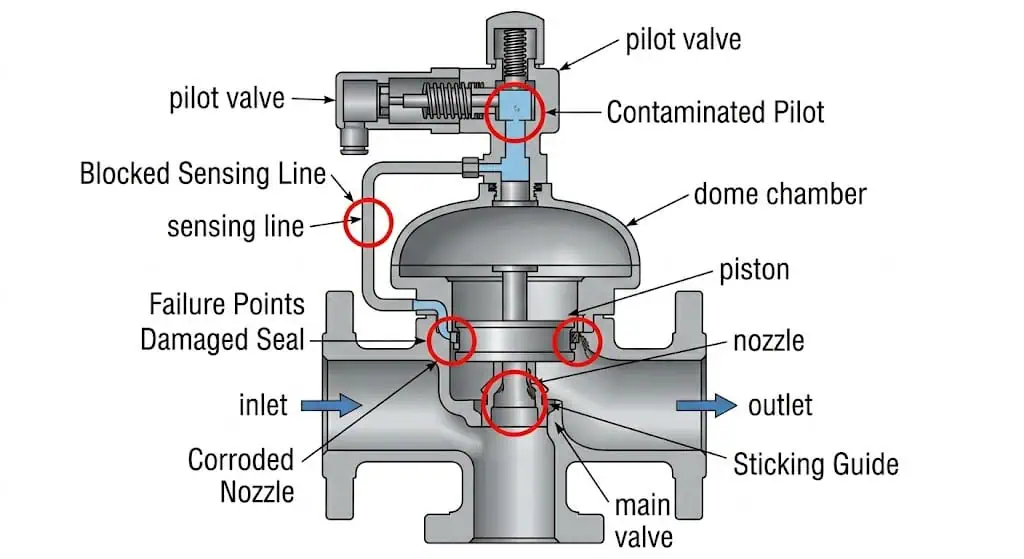

Une soupape de sûreté pilotée fiable dépend à la fois de la conception de la soupape et du système qui l'entoure. En service terrain, de nombreux problèmes ne sont pas causés par le corps de soupape principal lui-même. Ils sont causés par un fluide inadapté, des passages de détection obstrués, un mauvais drainage, des matériaux incorrects, des vibrations excessives, des hypothèses incorrectes sur la contre-pression, une perte de pression d'entrée, une résistance de sortie, un accès de maintenance difficile ou une documentation incomplète après réparation.
| Problème | Cause possible | Symptôme sur le terrain | Risque d'ingénierie | Prévention |
|---|---|---|---|---|
| Le pilote ne s'actionne pas correctement | Ligne de détection obstruée, débris, corrosion, erreur d'isolement | La soupape s'ouvre tardivement ou ne s'ouvre pas comme prévu | La protection contre les surpressions peut être compromise | Examiner la conception de la ligne de détection, la propreté, l'inspection et la procédure d'isolement |
| Fuite de la soupape principale | Dommages au siège, vieillissement du joint, contamination, cycles de pression instables | Fuite ou émission continue | Perte de produit, problème environnemental, coût de maintenance | Confirmer le matériau du joint, la marge de fonctionnement et la base du test d'étanchéité du siège |
| Bavardage ou ouverture instable | Perte de pression excessive à l'admission, soupape surdimensionnée, mauvaise tuyauterie de décharge | Ouverture et fermeture rapides, vibrations, bruit | Dommages au siège, contraintes de tuyauterie, performance de décharge peu fiable | Vérifier le dimensionnement, la perte de charge du tuyau d'admission, la contre-pression à la sortie et les forces dynamiques |
| Défaillance d'étanchéité | Élastomère incorrect, température excessive, attaque chimique | Fuite, dysfonctionnement du pilote, incapacité à maintenir la pression du dôme | Fiabilité réduite et arrêt de maintenance imprévu | Vérifier la compatibilité des matériaux et la température de service maximale |
| Réenclenchement incorrect | Comportement de décharge incorrect, pilote contaminé, pression de procédé instable | La soupape reste ouverte trop longtemps ou se referme trop tôt | Perturbation du procédé, perte de fluide, cycles répétés | Confirmer le type de pilote, l'exigence de décharge et la plage de pression de fonctionnement |
| Dérive de la pression de tarage après maintenance | Réassemblage incorrect, erreur de réglage du ressort/pilote, absence de calibration finale | La soupape s'ouvre au-dessus ou en dessous de la pression prévue | Marge de protection dangereuse ou déclenchements intempestifs | Effectuer une réinitialisation documentée, un nouveau test, une étanchéité et une vérification du certificat après réparation |
Après réparation ou révision, la soupape ne doit pas être remise en service sur la seule base d'une inspection visuelle. La pression de tarage, l'étanchéité du siège, la réponse fonctionnelle, l'étanchéité et la documentation doivent être vérifiées conformément à la procédure de l'installation, à la norme applicable et aux exigences réglementaires locales. Lorsque une autorisation de réparation de type National Board ou similaire est requise, la portée de la réparation et la documentation doivent être confirmées avant la libération des travaux.
Les soupapes de sûreté pilotées sont souvent envisagées pour les systèmes de gaz haute pression, les séparateurs, les récipients de procédé et la protection des pipelines où une étanchéité parfaite, une grande capacité ou une marge de pression de fonctionnement élevée peuvent être requises. La contre-pression dans le collecteur de décharge et les exigences de détection à distance doivent être vérifiées lors de la revue du projet.
Dans les usines chimiques et pétrochimiques, la sélection des soupapes de sûreté pilotées doit tenir compte du comportement du fluide. Les services de gaz ou de vapeur propres peuvent convenir. Les services collants, polymérisants, cristallisant, corrosifs ou sales nécessitent un examen attentif car l'ensemble pilote contient des passages et des éléments de commande plus petits.
page. soupape de sûreté pour service corrosif La contre-pression est particulièrement importante car elle peut affecter la stabilité d'ouverture, la capacité de décharge effective et le comportement de refermeture. Pour les.
Les services de gaz et de vapeur à haute pression peuvent bénéficier de la capacité d'une soupape de sûreté pilotée (POSV) à rester étanche près de la pression de tarage. Cependant, la soupape doit toujours être sélectionnée en fonction de la charge de décharge requise, de la surpression admissible, des matériaux, de la perte de pression à l'admission, de la contre-pression à la sortie et des conditions du système de décharge.
Pour les réservoirs de stockage, les séparateurs et les cuves sous pression, la soupape doit être sélectionnée dans le cadre du système complet de protection contre la surpression. Le volume protégé, le scénario de surpression crédible, les pertes à l'admission, les pertes à la sortie et l'emplacement de décharge sûr doivent être examinés conjointement.
Une soupape de sûreté pilotée (POSV) peut être appropriée lorsque le contrôle des fuites, la marge de pression de fonctionnement ou une capacité élevée sont plus importants qu'une construction simple. Elle peut ne pas être le meilleur choix lorsque le fluide est sale, que la maintenance est difficile ou que la température du procédé dépasse la limite pratique des joints pilotes et des garnitures souples.
La sélection doit commencer par le scénario de surpression et les données du procédé, et non par une taille de catalogue. Une soupape de sûreté pilotée doit être vérifiée pour sa capacité, sa pression, sa température, son matériau, son état de fluide, sa contre-pression, la norme de raccordement, la disposition d'installation, l'accès à la maintenance, la voie de réparation, l'exigence de documentation et la base du code du projet.
Nom et composition du fluide
Service gaz, vapeur, liquide ou biphasique
Pression de fonctionnement normale
Exigence de pression de tarage
Base de pression de décharge ou de surpression admissible
Température de fonctionnement et de décharge
Capacité de décharge requise
Base de la section d'orifice requise ou de la capacité certifiée
Taille des raccords d'entrée et de sortie
Norme et classe de brides
Contre-pression superposée et construite attendue
Estimation de la longueur de la conduite d'entrée, des raccords et de la perte de charge
Exigence de matériau ou marge de corrosion
Exigence de siège souple ou de siège métallique
Orientation d'installation et destination de la décharge
Code applicable ou spécification du projet
Documents de test et d'inspection requis
Exigences de réparation, de recertification et de scellage
Le comportement du fluide affecte directement la sélection de la soupape. Les gaz secs propres, la vapeur saturée, les vapeurs corrosives, les fluides thermiques, les fluides de procédé chargés et les services biphasiques ne sont pas équivalents. La pression et la température déterminent la classe de pression du corps, la sélection du joint, les considérations de réglage du ressort ou du pilote, et les exigences de test. La contre-pression affecte les performances de décharge et doit être examinée avec le système de sortie, et non traitée comme une réflexion après coup.
soupapes conventionnelles à ressort Pour les fluides contenant des chlorures, acides, corrosifs (acides ou humides), la revue des matériaux doit inclure le corps, la tuyère, le disque, le guide, le piston, les tubes pilotes, les raccords, les joints et les ressorts. Si seul le matériau du corps est spécifié et que les matériaux de garniture et du pilote sont ignorés, une corrosion précoce, un grippage, une fuite au siège et une action pilote instable peuvent survenir. Pour les applications connexes, consultez le guide ZOBAI sur, soupapes équilibrées par soufflet, et les soupapes pilotées, l'influence de la contre-pression admissible n'est pas identique. Le type de soupape correct doit être examiné par rapport à la contre-pression superposée et à la contre-pression de montée en régime pendant la décharge.
Les matériaux du corps, de la garniture, du siège, du joint, du guide, du ressort, des tubes, des raccords et du pilote doivent être sélectionnés en fonction de la compatibilité avec la corrosion, la température, la pression et le fluide. Pour les conceptions à siège souple, les limites des élastomères ou des polymères doivent être confirmées. Pour les températures élevées ou les fluides agressifs, un siège métallique ou des matériaux spéciaux peuvent être requis, mais l'acceptation des fuites doit être clairement définie dans les spécifications du projet.
La taille nominale du raccordement ne prouve pas la capacité de décharge. La surface de l'orifice requise, la base de capacité certifiée, la perte de pression d'entrée et la contre-pression de sortie doivent être examinées. La norme de bride, la classe de pression, le type de face et le raccordement d'extrémité doivent correspondre aux spécifications de tuyauterie. Une inadéquation peut retarder l'approvisionnement, la fabrication, l'inspection ou l'installation sur site.
Une erreur de remplacement courante consiste à sélectionner une nouvelle soupape en faisant correspondre la taille d'entrée, la taille de sortie, la classe de pression et la pression de tarage de l'ancienne. Cela peut être dangereux si le devoir du récipient protégé a changé après une expansion du procédé ou une modification de l'équipement. Dans une situation d'examen typique, la pression de tarage est restée inchangée, mais la capacité de décharge requise a augmenté. La mesure correcte consiste à vérifier à nouveau le scénario de décharge, la capacité certifiée, la surface de l'orifice, la perte de pression d'entrée et la contre-pression de sortie avant l'achat. La taille de la connexion seule ne prouve pas que la soupape peut protéger l'équipement.
Une révision technique est recommandée lorsque la soupape est utilisée pour des applications haute pression, haute température, service corrosif, contre-pression variable, écoulement biphasique, fonctionnement proche de la pression de tarage, protection d'équipement critique, installation inhabituelle, collecteur de décharge partagé, ou service nécessitant une documentation de réparation spéciale. Un dossier complet de demande de devis (RFQ) réduit le temps de clarification technique et le délai d'approvisionnement.
Demande de devis pour projet : Si vous sélectionnez une soupape de sûreté pilotée pour une cuve sous pression, une conduite, un séparateur, un réservoir ou un système de procédé, envoyez à ZOBAI votre fluide, pression de service, pression d'épreuve, température de décharge, capacité requise, contre-pression, raccordement entrée/sortie, exigence de matériau et norme applicable. Notre équipe d'ingénierie peut examiner les conditions de fonctionnement et recommander un type de soupape de sûreté approprié pour une évaluation plus approfondie.

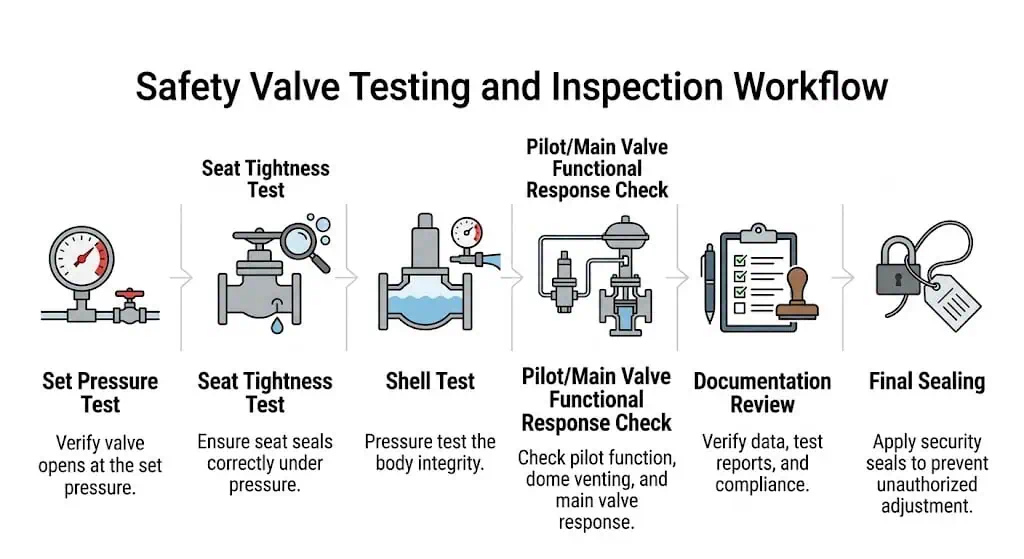

Les tests ne sont pas seulement une activité de conformité. Pour les soupapes de sûreté pilotées, les tests confirment si le pilote et la soupape principale réagissent correctement en tant que dispositif de protection de pression intégré. Le plan d'inspection final doit correspondre aux spécifications d'achat, à la norme applicable, au risque de service et à la documentation requise.
Le test de pression de tarage confirme la pression à laquelle la soupape commence l'action d'ouverture spécifiée dans les conditions de test. Si la pression de test différentielle à froid, la correction de contre-pression ou la correction de température s'applique, cela doit être confirmé avant le test et enregistré dans la documentation. Après la maintenance ou la réparation, la soupape doit être réajustée, re-testée et scellée conformément à la procédure applicable avant d'être remise en service.
Test d'étanchéité du siège vérifie l'étanchéité lorsque la soupape est fermée. Pour les utilisateurs opérant près de la pression d'épreuve, l'étanchéité du siège est un facteur clé de qualité et de coût, car les fuites peuvent entraîner des pertes de produit, des émissions, un fonctionnement instable ou une maintenance imprévue. L'acheteur doit spécifier si des exigences d'étanchéité plus strictes sont requises au-delà de la norme habituelle du projet.
Le test de coque vérifie l'intégrité de confinement de pression du corps de la soupape et des pièces retenant la pression conformément à l'exigence d'inspection spécifiée. Ceci est particulièrement important pour les projets d'équipements sous pression où la documentation, la traçabilité des matériaux et les enregistrements d'inspection sont requis.
Une soupape pilotée doit être examinée comme un ensemble fonctionnel complet. Le pilote doit détecter la pression, contrôler la pression du dôme et permettre à la soupape principale de s'ouvrir et de se refermer comme prévu. Les tests doivent vérifier l'interaction entre le pilote et la soupape principale, et pas seulement l'état des composants individuels.
La documentation typique peut inclure des rapports de test, des certificats de matériaux, des enregistrements d'inspection, des informations de plaque signalétique, l'approbation des dessins, un manuel d'utilisation, un enregistrement de calibration, un enregistrement de réparation, un enregistrement de scellage et des documents de conformité le cas échéant. La liste des documents requis doit être confirmée avant l'achat pour éviter les retards d'expédition, de douane, d'inspection ou de mise en service.
La différence dépend de l'application, de la terminologie et du code applicable. Une soupape de sûreté pilotée est généralement utilisée pour la protection de la pression et peut être associée à des services de gaz, de vapeur ou de vapeur d'eau. Une soupape de décharge pilotée est souvent utilisée de manière plus générale. Faites toujours correspondre le terme aux spécifications du projet et à la base de certification requise.
L'ensemble de pilotage peut inclure un ressort ou d'autres éléments de contrôle, mais la soupape principale n'est pas ouverte directement par l'équilibrage de la pression d'entrée contre un grand ressort principal de la même manière qu'une soupape de sûreté conventionnelle à ressort. Le pilote contrôle la pression du dôme, et la pression du dôme contrôle la soupape principale.
Avant que la pression de tarage ne soit atteinte, la pression du système est acheminée vers la chambre du dôme au-dessus du piston de la soupape principale. Comme la surface du dôme est plus grande que la surface du siège exposée à la pression d'entrée, la force nette maintient la soupape principale fermée. Cela peut permettre une étanchéité plus serrée près de la pression de tarage lorsque la soupape est correctement sélectionnée et entretenue.
Certaines conceptions pilotées peuvent être utilisées pour le service liquide, mais la sélection doit être confirmée par le type de conception, les données du fabricant, les propriétés du fluide, la stabilité et la norme applicable. Le service liquide peut introduire un comportement dynamique différent de celui des services gazeux ou vapeur.
La pression de dôme est la pression dans la chambre située au-dessus du piston de la soupape principale. Elle crée la force de fermeture pendant le fonctionnement normal. Lorsque le pilote évacue le dôme, la force de fermeture est réduite et la soupape principale peut s'ouvrir.
Les causes courantes incluent les conduites de détection obstruées, les passages pilotes contaminés, les joints endommagés, une sélection de matériaux incorrecte, une mauvaise installation, une contre-pression excessive, les vibrations, une marge de pression de fonctionnement incorrecte, une perte de pression d'admission excessive et un manque d'entretien.
Pas toujours. Une soupape de sûreté pilotée peut être meilleure pour des services sélectionnés à haute pression, à grande capacité, à étanchéité serrée ou sensibles à la contre-pression. Une soupape de sûreté à ressort peut être préférable pour des services plus simples, plus sales, à moindre risque ou plus faciles à entretenir.
La fréquence des tests dépend de la réglementation locale, de la politique de maintenance de l'usine, de la sévérité du service, de l'historique de la soupape, du risque lié au fluide, de l'historique des réparations et de la norme applicable. Les services critiques, sales, corrosifs ou à haute température peuvent nécessiter une inspection plus fréquente que les services propres et stables.
Au minimum, fournissez le fluide, l'état du fluide, la pression de service, la pression de tarage, la température de décharge, la capacité requise, la contre-pression, la taille de l'entrée et de la sortie, la norme de raccordement, l'exigence de matériau, l'orientation d'installation et le code applicable ou la spécification du projet.
Certaines conceptions pilotées sont moins affectées par la contre-pression que les soupapes conventionnelles à ressort, mais cela ne doit pas être supposé pour chaque soupape. La contre-pression doit être confirmée avec la conception de la soupape, le système de décharge et la norme du projet.
Le dimensionnement, la sélection, l'installation et les tests finaux de la soupape doivent être vérifiés conformément au code du projet applicable et à la réglementation locale. Pour les applications de décharge de pression, les ingénieurs examinent couramment les normes et références telles que l'API 520 Partie I pour le dimensionnement et la sélection, l'API 520 Partie II pour l'installation, l'API 521 pour les systèmes de décharge de pression et de dépressurisation, l'ISO 4126-4 pour les soupapes de sûreté pilotées, l'API 527 pour les tests d'étanchéité du siège, les exigences des récipients sous pression ASME, les exigences de réparation National Board / NBIC, et les manuels techniques du fabricant. Les éditions spécifiques des normes, l'applicabilité du projet, les exigences de certification et les exigences du marché doivent être vérifiées avant la publication ou l'approvisionnement.
Note de publication : ne pas déclarer la conformité avec les certifications ASME, API, ISO, CE, PED, National Board, ou autres, sauf si ZOBAI a confirmé les certificats, la portée, la couverture des produits, la documentation valide et les exigences du marché applicables.
Liens de référence suggérés : API 520 Partie I, API 521, ISO 4126, Programme de réparation VR National Board.
Cet article est préparé pour l'éducation technique et la discussion préliminaire de projet. La sélection finale de la soupape de sûreté doit être revue par des ingénieurs qualifiés en fonction de l'équipement protégé, du fluide de procédé, de la pression nominale, du scénario de décharge, de l'exigence de capacité certifiée, de la contre-pression, de la perte de pression à l'entrée, de la disposition d'installation, de la voie de maintenance, de l'exigence de réparation et des exigences du code applicable.
