Sicherheitsventil-Überlegungen für Öl & Gas, LNG/LPG und Prozesssysteme

Sicherheitsventile in Öl- und Gasanlagen, LNG/LPG und Prozesssystemen werden nicht allein nach Druckstufe oder Anschlussgröße ausgewählt. Sie müssen auf das tatsächliche Entlastungsszenario, das Betriebsmedium, den Temperaturbereich, den Gegendruck, die erforderliche Entlastungskapazität und die Auslegungsbasis der Ausrüstung abgestimmt werden. Ein Ventil, das bei einem Abscheider akzeptabel funktioniert, kann bei kryogenen LNG-Anwendungen oder in einem korrosiven Prozesssystem versagen, da niedrige Temperaturen, blitzende Flüssigkeiten, gemeinsame Abblaseleitungen oder kontaminierte Medien die Art und Weise ändern, wie das Ventil öffnet, anhebt, schließt und leckt. In der Praxis beginnen viele Ausfälle nicht mit einem sichtbar falschen Ventil; sie zeigen sich später als Flattern, eingefrorene bewegliche Teile, Kapazitätsmangel, Sitzleckage, abgelehnte Inspektionen oder fehlende Dokumentation. Für die für die Anlagensicherheit und Projektgenehmigung verantwortlichen Benutzer besteht die eigentliche Aufgabe darin, zu bestätigen, ob das Ventil das System während des schlimmsten glaubwürdigen Überdruckereignisses schützen kann und ob es gemäß dem geltenden Code installiert, gewartet und zertifiziert werden kann.

Die Explosion der Williams Olefins-Anlage im Jahr 2013 ist eine Erinnerung daran, dass Ausfälle von Druckentlastungssystemen im Kohlenwasserstoffdienst zu Bränden, Personenverletzungen, Sachschäden und langen Stillständen beitragen können. Ein Entlastungsgerät ist oft die letzte Schutzschicht, wenn Prozesskontrolle und Maßnahmen des Bedieners nicht mehr ausreichen.

Warum die Auswahl von Sicherheitsventilen in Öl- und Gasanlagen, LNG/LPG und Prozesssystemen unterschiedlich ist

Unterschiedliche Branchen schaffen unterschiedliche Risikoprofile

Jeder Dienst stellt eine andere Kombination aus Druck, Temperatur, Flüssigkeitsverhalten und Freisetzungskonsequenzen dar. Öl- und Gasanlagen können hohe Drücke, Sauergas, Sand- oder Ablagerungskontaminationen und Flare-Gegendruck beinhalten. LNG/LPG-Anwendungen fügen kryogene Temperaturen, schnelle Verdampfung und Brandrisiken hinzu. Allgemeine Prozesssysteme beinhalten oft korrosive Chemikalien, thermische Ausdehnung, Polymerisation oder unkontrollierte Reaktionen.

Die folgende Tabelle zeigt, warum ein einziger Auswahlansatz nicht für jede Anwendung funktioniert:

Dienst	Typische Risiken	Was das Ventil aushalten muss
Upstream / Midstream Öl & Gas	Hochdruckgas, Sauergasbetrieb, Feststoffe, variabler Gegendruck, Fackelsysteme	Stabiler Hub unter Gegendruck, geeignete Materialien und Dichtungen, ausreichende zertifizierte Kapazität, NACE-Konformität bei Bedarf
LNG	Kryogene Temperaturen, thermische Kontraktion, Risiko von Sprödbruch, schnelles Verdampfen	Tieftemperaturzähigkeit, zuverlässige Abdichtung nach thermischer Wechselbeanspruchung, geeignete Edelstahl- oder Nickelbasislegierungen, korrekte Entlüftungsführung
LPG	Entzündbarkeit, Flüssigkeitsausdehnung, Brandeinwirkung, Zweiphasenfreisetzung	Korrekte Auslegung für Dampf- und Flüssigkeitsszenarien, Überprüfung des Notfall-Brandfalls, dichte Leistung, korrekte Ableitungsstelle
Prozesssysteme	Korrosive Medien, unkontrollierte Reaktionen, Polymerisation, verschmutzte oder viskose Fluide	Materialverträglichkeit, Sitzintegrität, Beständigkeit gegen Verschmutzung oder Verstopfung, korrekte Auslegungsbasis für Reaktionen oder blockierte Auslassfälle

Szenario für Ingenieur-Schulungen im Feld: Eine Anlage verwendete ein konventionelles federbelastetes Ventil aus einem Kohlenwasserstoffbetrieb an einem gemeinsamen Fackelheader nach einem Umbauprojekt wieder. Der ursprüngliche Ansprechdruck wurde nicht geändert, aber der aufgebaute Gegendruck erhöhte sich, da mehrere Entlastungseinrichtungen nun in denselben Header abgeleitet wurden. Während eines Störfalls flatterte das Ventil und erreichte keinen stabilen Hub. Die Überprüfung ergab, dass sich das Abgassystem geändert hatte, der Gegendruck jedoch nicht neu berechnet worden war. Die Korrekturmaßnahme bestand darin, den Fackelheader neu zu bewerten, den aufgebauten Gegendruck zu verifizieren und das Ventil durch eine balancierte Faltenbalgkonstruktion zu ersetzen, die besser für variable Ausgangsdrücke geeignet war.

Worauf Anwender vor dem Kauf normalerweise Wert legen

Ingenieure, Einkäufer, Inspektoren und Wartungsteams konzentrieren sich in der Regel auf eine Reihe praktischer Fragen, bevor sie ein Sicherheitsventil auswählen:

• Erfüllt das Ventil die erforderlichen Normen und Zertifizierungen für das Projekt?
• Kann es den schlimmsten Durchfluss bei dem erforderlichen Überdruck oder der erforderlichen Ansammlung abführen?
• Ist das Material für Sauergas, kryogene Anwendungen, Chloride, Säuren oder andere aggressive Medien geeignet?
• Wie empfindlich ist das Design gegenüber überlagertem oder aufgebautem Gegendruck?
• Wird es im normalen Betrieb oder nach wiederholten thermischen Zyklen lecken?
• Kann es während des Lebenszyklus der Anlage ordnungsgemäß getestet, gewartet, rezertifiziert und dokumentiert werden?

Benutzer interessieren sich auch für die Verfügbarkeit von Ersatzteilen, Lieferzeiten, Wartungsintervalle, Rückverfolgbarkeit und ob der Lieferant die vom Eigentümer, EPC oder der Inspektionsbehörde geforderten Zertifikate und Typenschildinformationen liefern kann.

Grundlagen und Funktionen von Sicherheitsventilen im industriellen Einsatz

Was ist ein Sicherheitsventil?

Ein Sicherheitsventil ist eine automatische Druckentlastungseinrichtung, die so ausgelegt ist, dass sie bei einem vordefinierten Ansprechdruck öffnet und genügend Medium abführt, um zu verhindern, dass die geschützte Ausrüstung ihre zulässige Druckgrenze überschreitet. Bei Gas- und Dampfanwendungen bezieht sich “Sicherheitsventil” normalerweise auf ein Gerät mit schneller “Aufschlag”-Charakteristik. Bei Flüssigkeiten öffnet ein “Druckentlastungsventil” eher proportional. Ein “Sicherheits-Druckentlastungsventil” kann je nach Betriebsbedingungen und Normenbasis sowohl für kompressible als auch für inkompressible Fluide verwendet werden.

In Öl- und Gasanlagen, LNG/LPG- und Prozesssystemen schützen Sicherheitsventile Abscheider, Rohrleitungen, Reaktoren, Druckbehälter, Wärmetauscher, Feuerungsanlagen und Speichersysteme. Sie arbeiten ohne externe Stromversorgung und sollen Behälterberstungen, Rohrleitungsversagen, Produktfreisetzungen und die Eskalation zu Bränden oder Explosionen verhindern.

Wesentliche Funktionen in Prozesssystemen

Obwohl alle Sicherheitsventile denselben grundlegenden Zweck erfüllen, unterscheiden sich die Entlastungsfälle je nach Prozess. Beispiele hierfür sind blockierter Auslass, thermische Ausdehnung von eingeschlossener Flüssigkeit, externe Brände, Rohrbrüche, Ausfall von Regelventilen, Gasdurchschlag, unkontrollierte Reaktionen oder Kühlungsausfall. Beispiele hierfür sind blockierter Auslass, thermische Ausdehnung von eingeschlossener Flüssigkeit, externe Brände, Rohrbrüche, Ausfall von Regelventilen, Gasdurchschlag, unkontrollierte Reaktionen oder Kühlungsausfall.

Schlüsselfunktionen umfassen:

• Schutz von Druckbehältern und Rohrleitungen: Verhindert den Berstdruck von Geräten wie Abscheidern, LNG-Lagertanks und Prozessbehältern.
• Begrenzung der Folgen von abnormalen Ereignissen: Reduziert die Wahrscheinlichkeit von Kohlenwasserstofffreisetzungen, Bränden, toxischer Exposition oder Umweltschäden.
• Unterstützung der Normenkonformität: ASME, API, ISO und lokale Vorschriften schreiben für viele Gerätetypen korrekt dimensionierte und zertifizierte Entlastungseinrichtungen vor.
• Aufrechterhaltung der Anlagenkontinuität: Zuverlässige Sicherheitsventile reduzieren ungeplante Stillstände und helfen Betreibern, sich nach einer Störung sicher zu erholen.

Hinweis: Ein Ventil, das der Druckstufe der Rohrleitung entspricht, ist nicht automatisch als Druckentlastungsventil geeignet. Die entscheidende Prüfung ist, ob es bei den erforderlichen Entlastungsbedingungen eine ausreichende zertifizierte Entlastungskapazität aufweist und ob seine Materialien, Sitzkonstruktion und Gegendruckgrenzen für den Einsatz geeignet sind.

Anwendungsbereich	Beispielsystem	Typische Überdrucksorge
Druckbehälter	Gasseparatoren, Druckstoßbehälter, LNG-Tanks	Brandfall, blockierter Auslass, Gasleckage
Rohrleitungssysteme	LNG-Transferleitungen, Kohlenwasserstoffleitungen	Thermische Ausdehnung von eingeschlossener Flüssigkeit, blockierte Leitung
Chemische Verarbeitung	Reaktoren, Kolonnen, Wärmetauscher	Durchgehende Reaktion, Rohrleitungsbruch, Dampfausdehnung
LPG-Speicher	Kugeltanks, Kugelspeicher, Transfersysteme	Brandfall, Flüssigkeitsexpansion, Dampfdruckanstieg

Sicherheitsventiltypen für Öl & Gas, LNG/LPG und Prozesssysteme

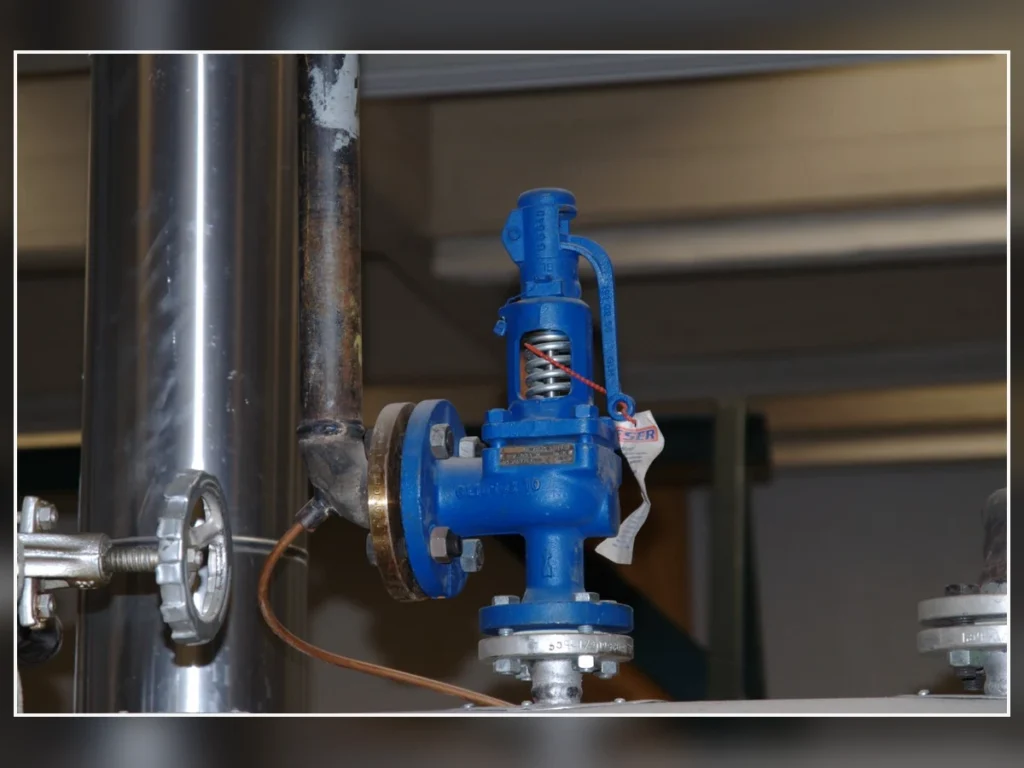

Federbelastete Sicherheitsventile

Federbelastete Sicherheitsventile sind in Öl- und Gasanlagen sowie Prozesssystemen nach wie vor üblich, da sie einfach, weit verbreitet und gut verstanden sind. Eine kalibrierte Feder hält die Scheibe geschlossen, bis der Ansprechdruck erreicht ist. Diese Ventile eignen sich gut für viele Gas- und Dampfanwendungen, aber herkömmliche Konstruktionen sind empfindlich gegenüber Gegendruck und können undicht werden oder flattern, wenn die Einlass- oder Auslassleitungen schlecht ausgelegt sind.

• Geeignet für viele Gas-, Dampf- und Dampfanwendungen
• Einfache mechanische Konstruktion und unkomplizierte Wartung
• Kann durch überlagerten oder aufgebauten Gegendruck beeinflusst werden
• Dichtheit und Stabilität des Sitzes hängen von der Sauberkeit des Dienstes, der Verrohrung und der Betriebsmarge ab

Pilotgesteuerte Sicherheitsventile

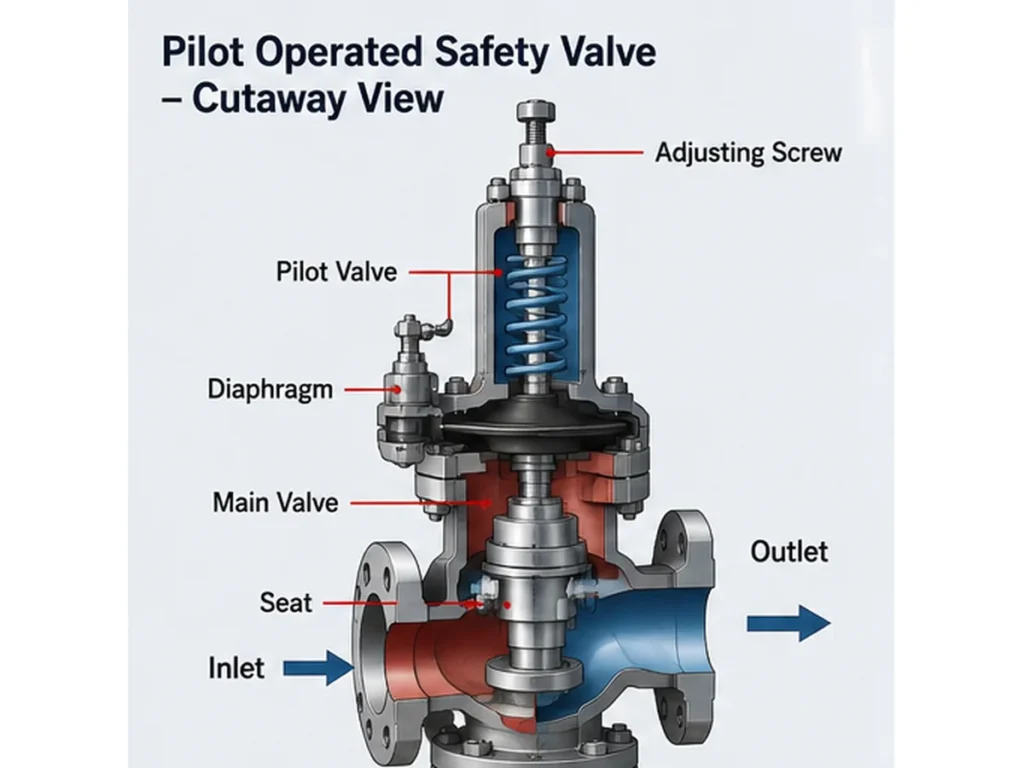

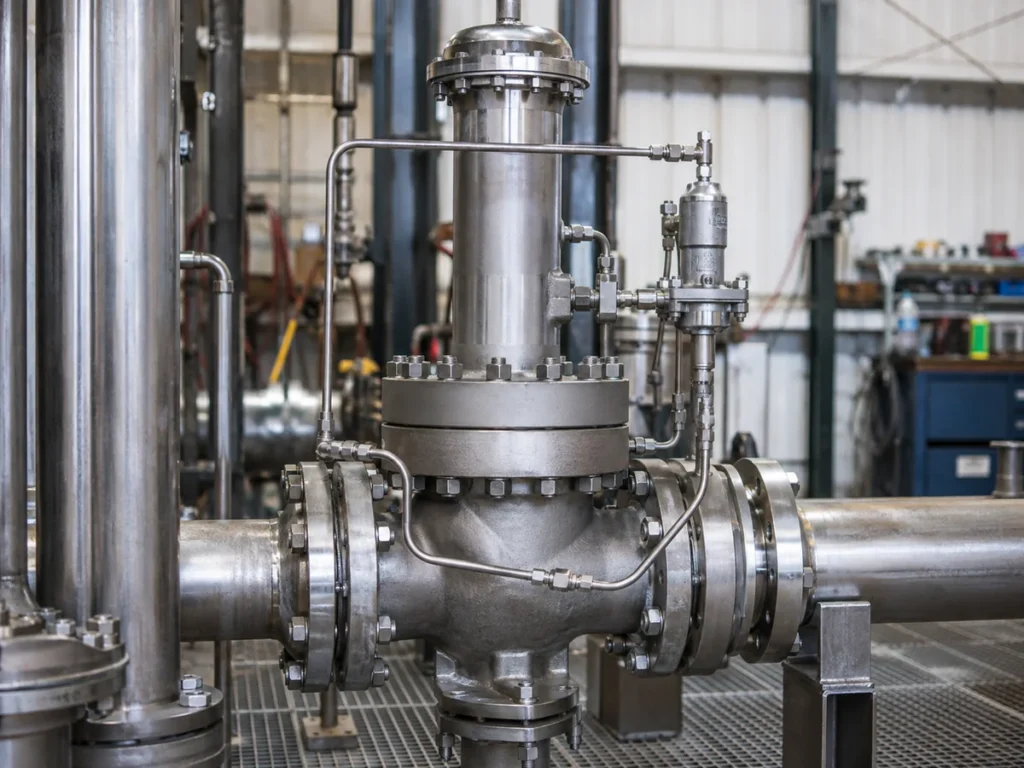

Pilotgesteuerte Sicherheitsventile verwenden ein kleineres Pilotventil zur Steuerung des Hauptventils. Sie werden oft dort ausgewählt, wo eine dichte Abdichtung wichtig ist, wo der Betriebsdruck nahe am Ansprechdruck liegt oder wo eine höhere Kapazität bei kompakter Größe benötigt wird. In einigen Anwendungen tolerieren sie Gegendruck besser als herkömmliche federbelastete Konstruktionen.

Pilotgesteuerte Ventile sind jedoch kein universelles Upgrade. Ihre Pilotkreise können durch schmutzige, polymerisierende oder feststoffbeladene Medien beeinträchtigt werden. Vereisung, Verstopfung oder Wachsablagerungen in den Messleitungen können zu instabilem oder fehlerhaftem Betrieb führen.

Merkmal	Pilotgesteuerte Sicherheitsventile	Federbelastete Sicherheitsventile
Betrieb	Verwendet ein Pilotventil zur Steuerung des Hauptventils	Verlässt sich auf Federkraft, um die Scheibe geschlossen zu halten
Abschaltverhalten	Oft enger am Betriebsdruck	In vielen Anwendungen akzeptabel, kann aber lecken, wenn der Betriebsdruck nahe am Ansprechdruck liegt
Gegendrucktoleranz	Oft besser im variablen Gegendruckbetrieb, je nach Ausführung	Konventionelle Typen können empfindlich sein; kompensierte Faltenbälge verbessern die Leistung
Service-Sauberkeit	Pilotkanäle können bei verschmutztem Medium verstopfen oder verschmutzen	Generell toleranter gegenüber kontaminierten Diensten
Typische Anwendung	Hochdruck-Gassysteme, minimale Leckageanforderungen, große Kapazität	Allgemeine Prozessanwendungen, Dampf, Luft, viele Gas- und Dampfanwendungen

Szenario für Ingenieur-Schulungen im Feld: Ein pilotgesteuertes Ventil wurde in einem Gassystem ausgewählt, um Leckagen zu reduzieren, da der normale Betriebsdruck nahe am Ansprechdruck lag. Der Betrieb enthielt später feine Feststoffe und Kondensat. Nach einer Kälteperiode wurden die Pilotleitungen instabil und das Ventil schloss nicht mehr sauber ab. Die Grundursache war nicht der Ansprechdruck, sondern die Ungeeignetheit des Pilotkreises für schmutzige Betriebsbedingungen und unzureichende Winterisierung. Die Korrekturmaßnahme bestand darin, die Betriebssauberkeit zu überprüfen, Pilotleitungen bei Bedarf zu beheizen oder zu schützen und ein federbelastetes Ventil oder ein Faltenbalg-kompensiertes Design in Betracht zu ziehen, falls die Verschmutzung nicht kontrolliert werden konnte.

Sicherheitsventile für LPG

LPG-Systeme erfordern sorgfältige Beachtung sowohl des Dampf- als auch des Flüssigkeitsverhaltens. Brandeinwirkung, Flüssigkeitsausdehnung in blockierten Abschnitten und schnelle Dampferzeugung müssen alle berücksichtigt werden. Entlastungseinrichtungen müssen so positioniert und entlüftet werden, dass das Risiko einer Bildung von brennbaren Wolken in der Nähe von Bedienpersonal oder Zündquellen reduziert wird.

Für LPG-Lagertanks überprüfen Betreiber typischerweise:

1. Ob das Ventil für den maßgebenden Brandfall oder ein anderes Entlastungsszenario ausgelegt ist
2. Ob Materialien und Dichtungen mit Propan, Butan oder gemischtem LPG kompatibel sind
3. Ob das Ventil gemäß den örtlichen Vorschriften oder Unternehmensverfahren inspiziert und in den vorgeschriebenen Intervallen ersetzt wurde
4. Ob der Auslasspunkt sicher ist und kein unannehmbares Brand- oder Erstickungsrisiko darstellt

Sicherheitsventile für LPG-Lagerung und -Transport müssen gemäß den relevanten Codes oder nationalen Vorschriften gewartet und inspiziert werden. Nach Brandeinwirkung, Überdruckereignis oder Beschädigung sollte das Ventil außer Betrieb genommen, inspiziert und nach Bedarf neu qualifiziert oder ersetzt werden.

Spezialventile für LNG-Anlagen

LNG-Betrieb bringt extreme Tieftemperaturen und schnelle Phasenwechsel mit sich. Kryogene Ventile müssen bei Temperaturen weit unterhalb der Umgebungstemperatur Zähigkeit, Dimensionsstabilität und Dichtungsleistung beibehalten. Häufig verwendete Materialien im LNG-Betrieb sind austenitische Edelstähle und bestimmte Nickellegierungen; Kohlenstoffstähle, die bei Umgebungstemperatur ausreichend Leistung zeigen, können bei kryogenen Bedingungen spröde werden.

Konstruktionsaspekte für LNG umfassen:

• Materialien, die die Schlagzähigkeit bei kryogenen Temperaturen beibehalten
• Dichtleistung nach wiederholten thermischen Zyklen
• Schutz beweglicher Teile vor Vereisung oder Eisbildung
• Entlüftungsführung zur Vermeidung von Kaltgasansammlungen oder unsicheren Ableitungen
• Kompatibilität von Prüfverfahren, Dokumentation und Reinigung mit Tieftemperatur-Service

Szenario für Ingenieur-Schulungen im Feld: Eine LNG-Transferleitung wurde mit einem Ventil ausgestattet, das Materialien für den Normalbetrieb verwendete, aber nicht für den kryogenen Einsatz verifiziert war. Nach wiederholten Abkühlzyklen entwickelte sich eine Undichtigkeit, da die thermische Kontraktion die Dichtflächen beeinträchtigte und eine nicht-kryogene Dichtung ihre Integrität verlor. Die Korrekturmaßnahme bestand darin, kryogene Werkstoffe und Dichtungen auszuwählen, Tieftemperaturprüfungen zu verifizieren und Installationsdetails zu überprüfen, die thermische Spannungen verursachen könnten.

Technische Spezifikationen von Sicherheitsventilen

Druckstufen und Ansprechdrücke

Der Ansprechdruck ist der Druck, bei dem das Sicherheitsventil unter Betriebsbedingungen geöffnet wird. Für ASME Section VIII Druckbehälter darf der Ansprechdruck einer als primärer Schutz verwendeten Entlastungsvorrichtung im Allgemeinen nicht den MAWP (Maximal zulässiger Betriebsdruck) des geschützten Behälters überschreiten. Die zulässige Ansammlung hängt von der Anzahl der Vorrichtungen und dem Entlastungsfall ab. In vielen gängigen Fällen ist die Ansammlung auf 10% über dem MAWP begrenzt, obwohl für Brandfälle oder Szenarien mit mehreren Ventilen andere Code-Regeln gelten können.

• Der Ansprechdruck darf den MAWP der geschützten Ausrüstung nicht überschreiten, es sei denn, dies ist ausdrücklich durch den Code zulässig.
• Der Betriebsdruck sollte ausreichend unter dem Ansprechdruck liegen, um unerwünschte Leckagen oder Flattern zu vermeiden.
• Für mehrere Ventile oder Sonderfälle kann der Code unterschiedliche Ansprechdruckgrenzen zulassen.
• Für Rückentlastungseinrichtungen oder spezielle Systeme können Projektspezifikationen unterschiedliche Einstellungen definieren.

Der Ansprechdruck allein garantiert keinen Schutz. Das Ventil muss auch die erforderliche Masse oder das erforderliche Volumen bei Überdruck oder Ansammlung abführen und unter Gegendruck stabil bleiben.

Temperaturgrenzen und thermische Stabilität

Die Temperatur beeinflusst Materialien, Federeigenschaften, Dichtheit des Sitzes sowie die mechanische Integrität von Gehäuse, Düse, Scheibe, Faltenbalg und Dichtungen. Im Tieftemperaturbereich kann Kälte ungeeignete Materialien verspröden und durch thermische Kontraktion Spielräume verändern. Im Heißbetrieb können Federentspannung, Dichtungsschwächung und Oxidation die Leistung beeinträchtigen.

• Kryogene Ventile sind typischerweise für Temperaturen unter -40 °C ausgelegt, und viele LNG-Anwendungen liegen weit darunter.
• Kohlenwasserstoff- oder Dampfbetrieb bei hohen Temperaturen erfordert möglicherweise legierte Stähle oder Hochtemperatur-Trim.
• Thermische Zyklen können die Sitzleckage im Laufe der Zeit erhöhen.
• Elastomer-Dichtungen erfordern eine sorgfältige Kompatibilitätsprüfung sowohl für Temperatur als auch für Medium.

Strömungskapazität und Auslegung

Die Abblasekapazität ist eines der wichtigsten Auswahlkriterien. Ingenieure berechnen die erforderliche Öffnungsfläche basierend auf dem maßgebenden Entlastungsszenario und den Fluideigenschaften. Die Anschlussgröße allein gibt keinen Hinweis auf die Kapazität; zwei Ventile mit gleicher Einlass- und Auslassgröße können unterschiedliche zertifizierte Öffnungsbuchstaben und unterschiedliche Nennkapazitäten haben.

Auslegungsfaktor	Warum es wichtig ist
Entlastungsszenario	Blockierter Ausgang, Brandfall, Rohrleitungsbruch, thermische Ausdehnung, Gas-Blowby oder Reaktionsstörung bestimmen den erforderlichen Durchfluss
Strömungszustand	Gas-, Dampf-, Flüssigkeits-, blasende Flüssigkeits- oder Zweiphasenströmung beeinflussen Gleichungen und das Abgabeverhalten
Ansprechdruck und Anstauung	Bestimmen Sie den verfügbaren Überdruck zur Steuerung des Durchflusses
Gegendruck	Kann die effektive Abgabekapazität reduzieren und die Hubstabilität verändern
Zertifizierte Durchflussöffnung	Bestimmt die Nennabgabekapazität des Ventils

Gängige Auslegungsreferenzen umfassen API 520 Teil I für Auslegung und Auswahl, API 521 für Druckentlastungs- und Druckentlastungssysteme, API 526 für geflanschte Stahl-Druckentlastungsventile und ISO 4126 für internationale Anforderungen.

Materialauswahl und Kompatibilität

Die Materialauswahl beeinflusst Korrosionsbeständigkeit, Sitzleckage, Lebensdauer und die Einhaltung von Anforderungen für Sauergasbetrieb oder Tieftemperaturanwendungen. Anwender sollten nicht nur das Gehäusematerial bewerten. Sie sollten die Materialien für Düse, Klappe, Führung, Feder, Faltenbalg, Dichtungen und Weichdichtungen, wo zutreffend, überprüfen.

Betriebsbedingung	Material / Konstruktionsaspekt	Typischer Ansatz
Saures Gas / H2S2S	Spannungsrisskorrosion durch Sulfid	Prüfen Sie die Materialgrenzwerte nach NACE MR0175 / ISO 15156
LNG / Kryogen	Tieftemperaturzähigkeit, thermische Kontraktion	Verwenden Sie kryogene Edelstahl- oder Nickellegierungen; bestätigen Sie Tieftemperaturprüfungen
Chloride / Meerwasser	Lochfraß und Spannungsrisskorrosion	Wählen Sie geeignete Edelstahl- oder korrosionsbeständige Legierungen
Saures / Korrosives Medium	Korrosion an Anschluss, Kegel, Führung und Feder	Wählen Sie Korrosionsschutz-Ausstattungen oder ausgekleidete Lösungen, wo angebracht
Schmutzige oder polymerisierende Medien	Verstopfung, Festkleben, Sitzverschmutzung	Überprüfen Sie die Ausrüstung, die Eignung des Piloten, die Entleerungsöffnungen und das Wartungsintervall

Industriestandards und Konformität

API- und ASME-Codes

Die Auswahl von Überdruckschutzeinrichtungen in Öl- & Gas-, LNG/LPG- und Prozesssystemen beinhaltet in der Regel mehr als einen Code. Die folgenden sind unter den relevantesten Referenzen:

Code / Standard	Relevanz
ASME BPVC Section VIII, Division 1	Regeln für den Überdruckschutz von Druckbehältern, Ansprechdruck, Anstauung und Zertifizierung
API 520 Teil I	Auslegung und Auswahl von Druckentlastungseinrichtungen
API 520 Teil II	Installation von Druckentlastungseinrichtungen, einschließlich Einlass- und Auslassleitungen
API 521	Druckentlastungs- und Druckentlastungssysteme, einschließlich Entlastungsszenarien wie Feuer und blockierter Auslass
API 526	Geflanschte Stahl-Druckentlastungsventile und Standard-Öffnungsbezeichnungen
API 527	Anforderungen an Dichtheitsprüfungen von Sicherheitsventilen
API RP 576	Inspektion von Druckentlastungseinrichtungen
ASME B31.3 / B31.4 / B31.8	Anforderungen an Prozessrohrleitungen, Flüssig- und Gaspipelines, wo zutreffend

Diese Dokumente beeinflussen, wie Ingenieure Sicherheitsventile auslegen, installieren, testen und dokumentieren. Zum Beispiel empfiehlt API 520 Teil II, den Einlassdruckverlust unter Entlastungsfluss zu begrenzen, um Instabilität zu vermeiden, und API 527 definiert akzeptable Sitzleckgrenzen für bestimmte Ventiltypen.

ISO und internationale Zertifizierungen

Globale Projekte erfordern möglicherweise die Einhaltung von ISO 4126, PED/CE oder lokalen Vorschriften zusätzlich zu API oder ASME. Diese Zertifizierungen helfen zu bestätigen, dass das Ventil gemäß anerkannten Verfahren entwickelt, getestet und dokumentiert wurde. Endbenutzer sollten überprüfen, was der Betreiber, EPC, die Inspektionsstelle oder die lokale Behörde verlangt.

Zertifizierung / Norm	Typische Anwendung	Warum es wichtig ist
ISO 4126	Internationale Anforderungen an Druckentlastungseinrichtungen	Bietet eine international anerkannte Grundlage für Design und Prüfung
PED / CE	EU-Druckgeräterichtlinie	Erforderlich für bestimmte Geräte, die in Europa verkauft oder installiert werden
National Board / NB	Kapazitätszertifizierung und Nachverfolgung von Ventilreparaturen in Gerichtsbarkeiten, die ASME / NB-Anforderungen verwenden	Unterstützt die Einhaltung von Vorschriften, Kennzeichnung und Rückverfolgbarkeit von Reparaturen
NACE MR0175 / ISO 15156	Sauere Medien	Hilft, Sulfidspannungsrisskorrosion und Materialversagen in H zu vermeiden2H2S-haltige Medien

Dokumentation und Rückverfolgbarkeit

Sicherheitsventile sollten von der Herstellung bis zum Service und zur Reparatur vollständig rückverfolgbar sein. Die Rückverfolgbarkeit ist besonders wichtig bei Kohlenwasserstoff-, toxischen, kryogenen und regulierten Medien.

Typische Dokumentation umfasst:

1. Genehmigte Datenblätter und Auslegungsberechnungen
2. Materialprüfzeugnisse und Chargennummern
3. Zertifizierte Kapazitäts- oder Typprüfberichte, wo erforderlich
4. Prüfprotokolle für Ansprechdruck und Dichtheit des Sitzes
5. Kalibrierzertifikate für Prüfgeräte
6. Prüfprotokolle von Drittanbietern oder Zeugenprotokolle, falls erforderlich
7. Wartungs-, Reparatur- und Nachzertifizierungsverlauf, verknüpft mit den Seriennummern des Ventils

Szenario für Ingenieur-Schulungen im Feld: Ein Ersatzventil bestand eine Prüfstandprüfung, wurde aber später vom Betreiber abgelehnt, da der Lieferant keine zertifizierten Kapazitätsdokumentationen und nachverfolgbaren Materialzertifikate für eine Sauergas-Ausführung liefern konnte. Das Problem war nicht das äußere Erscheinungsbild des Ventils, sondern das Fehlen der für die Genehmigung und langfristige Rückverfolgbarkeit erforderlichen Dokumentation. Die Korrekturmaßnahme bestand darin, ordnungsgemäß zertifizierte Ausrüstung mit vollständigen Aufzeichnungen zu beschaffen und die Beschaffung mit dem Projektdatenblatt und den Code-Grundlagen abzustimmen.

Auswahl von Sicherheitsventillösungen

Bewertung von Systemdruck und -temperatur

Die Auswahl beginnt mit dem Überdruckfall und der geschützten Ausrüstung. Ingenieure müssen den maximal zulässigen Überdruck (MAWP), den normalen Betriebsdruck, den Ansprechdruck, den zulässigen Überdruck oder die Ansammlung, die Entlastungstemperatur und ob das Medium Gas, Dampf, Flüssigkeit oder Zweiphasen ist, kennen.

• Der Ansprechdruck muss mit der Code-Basis der geschützten Ausrüstung übereinstimmen
• Der normale Betriebsdruck sollte ausreichend unter dem Ansprechdruck liegen, um Anlaufen oder Leckagen zu minimieren
• Die Entlastungstemperatur beeinflusst Dichte, Viskosität, Materialfestigkeit und die erforderliche Öffnungsfläche
• Bei LNG können Tieftemperaturkontraktion und Vereisung Konstruktions- und Wartungsanforderungen beeinflussen

Identifizierung des Prozessmediums

Das Prozessmedium beeinflusst Ventiltyp, Materialauswahl, Dichtungsdesign und Wartungsstrategie. Anwender sollten sich nicht nur fragen: “Was ist das Fluid?”, sondern auch: “Kann es den Ventiltrieb korrodieren, polymerisieren, gefrieren, verdampfen oder verschmutzen?”

Medientyp	Auswahlkriterium	Typische Wahl / Aktion
Sauberes Gas / Dampf	Gegendruck, Dichtheit der Sitzfläche, zertifizierte Kapazität	Konventionell, mit kompensierendem Faltenbalg oder pilotgesteuert, abhängig von Gegendruck und Leckageanforderungen
Korrosive Medien	Gehäuse, Innenteile, Faltenbalg und Feder korrosionsbeständig	Korrosionsbeständige Materialien auswählen und Kompatibilität prüfen
Schmutzige / Feststoffhaltige Medien	Verstopfung, Anhaften des Ventiltellers, Verschmutzung des Steuerkolbens	Konstruktionen bevorzugen, die unempfindlich gegenüber Verunreinigungen sind, und die Wartungsintervalle überprüfen
Kryogene Flüssigkeiten / Gase	Tieftemperaturzähigkeit und Abdichtung	Tieftemperaturtaugliche Ausführungen verwenden und Tieftemperaturprüfungen bestätigen
Saures Gas	Spannungsrisskorrosion durch Sulfid	NACE MR0175 / ISO 15156 anwenden, wo erforderlich

Umgebungs- und Standortbedingungen

Installation im Freien, Meeresatmosphäre, korrosive Dämpfe, schwankende Umgebungstemperaturen, Vibrationen, Feuereinwirkung und der Entlastungsort beeinflussen die Leistung von Sicherheitsventilen. In kalten Klimazonen können Steuerleitungen oder Entlastungsleitungen eine Beheizung oder Wetterschutz erfordern. Im maritimen oder Offshore-Einsatz werden Korrosionsbeständigkeit und Vibrationsfestigkeit von außen wichtiger.

Bedingung	Auswirkung auf die Sicherheitsventil-Leistung
Variabler Gegendruck vom Fackelheader	Kann kompensierte Faltenbalg- oder pilotgesteuerte Ausführung erfordern
Niedrige Umgebungstemperatur oder kryogene Exposition	Kann Pilotleitungen einfrieren oder die Abdichtung beeinträchtigen
Korrosive Atmosphäre / Marinedienst	Kann externe Teile, Federn und Typenschilder korrodieren
Vibration oder Pulsation	Kann vorzeitigen Verschleiß oder Instabilität verursachen

Installationsüberlegungen

Eine unsachgemäße Installation ist eine häufige Ursache für Probleme im Feld, selbst wenn das Ventil selbst richtig ausgewählt wurde. API 520 Teil II und Herstelleranweisungen geben Hinweise zur Einlass- und Auslassverrohrung, zur Unterstützung und zur Ausrichtung.

Bewährte Verfahren umfassen:

• Installieren Sie das Ventil in der empfohlenen Ausrichtung; viele Sicherheitsventile sind für die vertikale Installation vorgesehen
• Halten Sie die Einlassrohrleitung kurz und so dimensioniert, dass der Druckverlust bei Abblasefluss begrenzt wird
• Stützen Sie schwere Auslassrohrleitungen ab, um übermäßige Belastung des Ventilkörpers zu vermeiden
• Sorgen Sie für Entwässerung, wo Kondensatansammlungen den Betrieb beeinträchtigen könnten
• Stellen Sie sicher, dass der Auslass zu einem sicheren Ort oder einem Fackelsystem geleitet wird
• Schützen Sie Weichteile und Pilotrohre vor Frost, Schmutz oder mechanischer Beschädigung

Tipp: Viele Probleme mit Flattern werden nicht durch die Ventilfeder oder den Ansprechdruck verursacht, sondern durch übermäßigen Einlassdruckverlust, schlechte Rohrleitungsunterstützung oder erhöhten Gegendruck nach Systemänderungen.

Wartung und Risikominderung für Sicherheitsventile

Regelmäßige Inspektionsverfahren

Regelmäßige Inspektionen helfen, Sitzleckagen, Korrosion, festsitzende Einbauten, gebrochene Federn, beschädigte Faltenbälge oder fehlende Dichtungen zu identifizieren, bevor das Ventil im Betrieb benötigt wird. Das Inspektionsintervall hängt von der Schwere der Beanspruchung, der Sauberkeit, den behördlichen Anforderungen und der historischen Leistung ab.

• Prüfen Sie auf sichtbare Leckagen, Korrosion, Vereisung oder Beschädigungen
• Prüfen Sie Kennzeichnung, Plakette und Typenschildinformationen
• Überprüfen Sie Abblaseleitungen, Halterungen, Abflüsse und Anzeichen von Gegendruckproblemen
• Wartungsaufzeichnungen und Prüfdaten bestätigen
• Auf Prozessablagerungen oder Korrosion an ausgebauten Ventilen prüfen

Strategien zur vorbeugenden Instandhaltung

Vorbeugende Instandhaltung reduziert unerwartete Ausfälle und unterstützt die Auditbereitschaft. Je nach Anwendung können Unternehmen geplante Ausbau- und Prüfstandprüfungen, Vor-Ort-Prüfungen oder zustandsbasierte Inspektionsprogramme anwenden.

Strategie	Beschreibung
Geplante Inspektion	Ventile in geplanten Intervallen basierend auf der Schwere der Anwendung und den Vorschriften ausbauen und inspizieren
Einstellungsdruckprüfung	Bestätigen Sie, dass der Öffnungsdruck innerhalb der zulässigen Toleranz liegt
Prüfung der Dichtheit	Dichtheit gemäß API 527 oder anwendbaren Verfahren prüfen
Reinigung / Überholung	Ablagerungen entfernen, Sitze reparieren, beschädigte Federn, Dichtungen oder Faltenbälge ersetzen
Zustandsprüfung nach Störfall	Ventil nach Überdruckereignis, Brandeinwirkung oder abnormalen Prozessbedingungen inspizieren

Häufige Ausfallmodi

Ausfallmodi variieren je nach Anwendung und Ventiltyp, aber mehrere Muster treten wiederholt in Öl- und Gasanlagen, LNG/LPG-Anlagen und Prozessanlagen auf.

• Sitzleckage: Kann durch Schmutz, Korrosion, verschlissene Sitze, Betrieb zu nahe am Ansprechdruck oder thermische Zyklen verursacht werden
• Flattern / Pulsieren: Häufig verbunden mit übermäßigem Einlassdruckverlust, aufgebautem Gegendruck oder überdimensionierten Ventilen
• Faltenbalgversagen: Kann das Federgehäuse korrosiven Abgasen aussetzen und das Ventilverhalten ändern
• Festgefrorene oder klemmende Teile: Häufig im kryogenen oder kontaminierten Dienst
• Korrosion oder Erosion: Kann Düse, Dichtung, Führung oder Feder beschädigen
• Abweichung des Ansprechdrucks nach Reparatur: Verursacht durch falsche Einstellung, beschädigte Feder oder unzureichende Prüfung

Szenario für Ingenieur-Schulungen im Feld: Eine Prozessanlage meldete wiederholte Dichtungsleckagen nach einer Überholung. Die Überprüfung ergab, dass das Ventil mit schlechter Unterstützung der Einlassrohrleitung wieder eingebaut worden war und das System nahe am Ansprechdruck betrieben wurde. Leichte Vibrationen und häufiges Simmern beschädigten die Dichtflächen. Die Korrekturmaßnahme bestand darin, den Betriebsmargin zu überprüfen, die Unterstützung der Einlassrohrleitung zu verbessern, den Ansprechdruck und die Prüfstandtestergebnisse zu bestätigen und den Dichtungszustand anhand des entsprechenden Lecktestes zu prüfen.

Risikobewertungstechniken

Druckentlastungseinrichtungen werden in der Regel als Teil umfassenderer Prozesssicherheitsanalysen wie HAZOP, LOPA, FMEA oder Brandfallbewertungen überprüft. Entlastungsszenarien werden nicht willkürlich gewählt; sie sind mit glaubwürdigen Prozessstörungen, externer Brandeinwirkung, blockierten Leitungen, Rohrbruch, Steuerungsversagen und anderen Ereignissen verbunden, die in der Risikobewertung identifiziert wurden.

Technik	Warum es hilft
HAZOP / LOPA	Identifiziert glaubwürdige Überdruckursachen und Schutzmaßnahmen
FMEA	Bewertet Ausfallmodi von Komponenten wie Federbruch oder Sitzbeschädigung
Überprüfung des Brandfalls	Bewertet den Entlastungsbedarf bei externer Brandeinwirkung
Regelmäßige Neubewertung	Bestätigt, dass alte Ventile noch zu geänderten Prozessbedingungen und Sammelleitungen passen

Bewährte Praktiken für das Sicherheitsventilmanagement

Schulung und Kompetenz

Personal, das an der Auswahl, Installation und Wartung von Sicherheitsventilen beteiligt ist, benötigt praktische Schulungen und nicht nur ein Bewusstsein für Terminologie. Teams sollten verstehen, wie Ansprechdruck, Anstauung, Gegendruck, Medium und Codeanforderungen die Leistung beeinflussen. Sie sollten auch Anzeichen von Undichtigkeiten, Flattern und Korrosion erkennen und wissen, wann ein Ventil zur Prüfung oder Reparatur ausgebaut werden muss.

• Schulung von Ingenieuren und Technikern zu Auswahl-, Auslegungs-, Installations- und Prüfanforderungen
• Sicherstellen, dass Wartungsteams die Anforderungen an Siegeldrähte, Typenschilder und Wiederholungszertifizierungen verstehen
• Verlauf von Zwischenfällen und Ausfallmustern während der Schulung überprüfen
• Vorsichtsmaßnahmen für Kalt- und Sauergasbetrieb, wo zutreffend, einbeziehen

Aufzeichnungen und Rückverfolgbarkeit

Eine gute Dokumentation unterstützt die Einhaltung von Vorschriften, die Fehlerbehebung und die Kontrolle der Lebenszykluskosten. Jedes Ventil sollte über rückverfolgbare Aufzeichnungen des Ansprechdrucks, des Einsatzortes, der Prüfergebnisse, der Reparaturhistorie und der Materialzertifikate verfügen, wo dies erforderlich ist.

Übung	Vorteil
Genaue Wartungsaufzeichnungen	Unterstützt Auditbereitschaft und Trendanalysen
Rückverfolgbare Seriennummern und Kennzeichnungen	Verknüpft jedes Ventil mit genehmigten Datenblättern und Zertifikaten
Chargennummer und Materialaufzeichnungen	Bestätigt die Konformität für Sauergasbetrieb oder Ventile aus Speziallegierungen
Dokumentierte Reparatur und Neuzertifizierung	Verbessert die Zuversicht in die Feldleistung nach der Wartung

Notfallplanung

Anlagen sollten Fälle planen, in denen ein Sicherheitsventil öffnet, leckt oder ausfällt. Notfallpläne umfassen typischerweise sichere Absperrung, Evakuierung, Fackelbetrieb, Kommunikationsprotokolle und bei Bedarf Koordination mit externen Einsatzkräften. Die Ableitung in die Atmosphäre bei LPG- oder toxischen Medien erfordert eine besonders sorgfältige Prüfung von Zündquellen, Windrichtung und belegten Bereichen.

• Wahrscheinliche Notentlastungsszenarien identifizieren
• Klare Kontaktlisten und Kommunikationsverfahren bereitstellen
• Betreiber auf anormale Anzeigen wie anhaltendes Abblasen oder Vereisung schulen
• Übungen durchführen und den Plan bei Systemänderungen aktualisieren

Was Käufer und Ingenieure vor der Bestellung oder dem Austausch überprüfen sollten:

Prüfung vor der Bestellung	Warum es wichtig ist
Ansprechdruck / MAWP	Gewährleistet die Einhaltung von Normen und den sicheren Öffnungspunkt
Erforderliche Abblaseleistung	Bestätigt, dass das Ventil das Worst-Case-Szenario schützen kann
Gegendruck	Beeinflusst Hubstabilität, Kapazität und Auswahl des Ventiltyps
Betriebsmedium	Bestimmt Ventiltyp, Materialien und Sitzkonstruktion
Temperaturbereich	Kritisch für LNG-, LPG-, Heißkohlenwasserstoff- und thermische Wechselbeanspruchung
Materialverträglichkeit	Verhindert Korrosion, Versprödung oder Spannungsrisskorrosion
Zertifizierung / Normenbasis	Unterstützt Projektgenehmigung und Auditbereitschaft
Dokumentation und Rückverfolgbarkeit	Erforderlich für Inspektion, Reparatur und Lebenszyklusmanagement

Die Auswahl von Sicherheitsventilen in Öl & Gas, LNG/LPG und Prozesssystemen hängt vom tatsächlichen Entlastungsszenario, dem Medium, dem Temperaturbereich, dem Gegendruckverhalten, der Materialverträglichkeit, der Ableitungsführung und der Projektkonformität ab. Anwender sollten die Auswahl nicht auf Druckklasse oder Anschlussgröße reduzieren. Viele Feldausfälle resultieren aus Kapazitätsmangel, Gegendruck, ungeeigneten Materialien, verschmutztem Medium oder unvollständiger Dokumentation und nicht aus dem Ventilgehäuse selbst.

• Überprüfung von Auswahl, Installation, Inspektion und Re-Zertifizierung als kontinuierlicher Lebenszyklusprozess
• Ventile nach Prozessänderungen, Änderungen an Flare-Headers, Korrosionsbefunden oder wiederholten Leckagen neu bewerten
• Verwenden Sie zertifizierte Kapazitäten und normbasierte Berechnungen anstelle der Nennweite allein
• Berücksichtigen Sie praktische Feld­erfahrung bei der Auswahl von Ausführungen für kryogene, verschmutzte, korrosive oder sauere Medien.

Ein proaktives Management von Sicherheitsventilen hilft, unerwartete Stillstände zu reduzieren, die Auditbereitschaft zu verbessern und Menschen sowie Anlagen bei abnormalem Druck zu schützen.

FAQ

Was ist die Hauptfunktion eines Sicherheitsventils in Prozessanlagen?

Die Hauptfunktion besteht darin, Anlagen und Personal zu schützen, indem Überdruck automatisch abgelassen wird, bevor das geschützte System seine zulässige Grenze überschreitet.

• Verhindert Bersten von Behältern oder Rohrleitungen
• Reduziert das Risiko von Bränden, Explosionen oder Freisetzung toxischer Stoffe
• Unterstützt die Einhaltung von Vorschriften und die Kontinuität des Betriebs

Wie oft sollten Sicherheitsventile inspiziert und gewartet werden?

Das Inspektionsintervall hängt von der Betriebs­schwere, den behördlichen Anforderungen und der Anlagen­erfahrung ab. Viele Anlagen überprüfen Sicherheitsventile jedoch mindestens jährlich oder bei geplanten Stillstands­intervallen.

• Frühere Inspektion nach jedem Überdruck­ereignis, Brandeinwirkung oder Anzeichen von Leckagen
• Befolgen Sie lokale Vorschriften, Unternehmens­richtlinien und Hersteller­empfehlungen
• Verwenden Sie kürzere Intervalle für verschmutzte, korrosive, kryogene oder zyklische Betriebs­bedingungen

Welche Faktoren bestimmen die korrekte Auswahl eines Sicherheitsventils?

Faktor	Warum es wichtig ist
Ansprechdruck	Bestimmt, wann das Ventil relativ zum MAWP öffnet
Erforderliche Abblaseleistung	Stellt sicher, dass das Ventil das schlimmste Überdruckszenario bewältigen kann
Gegendruck	Beeinflusst stabilen Hub, effektive Kapazität und Wiederverschließen
Materialverträglichkeit	Verhindert Korrosion, Spannungsrisskorrosion, Vereisung oder Versprödung
Betriebsmedium und Temperatur	Bestimmt die Eignung von Ventiltyp, Innenteilen und Dichtung
Zertifizierung / Dokumentation	Erforderlich für Projektgenehmigung, Inspektion und Rückverfolgbarkeit

Ingenieure sollten all diese Faktoren gemeinsam prüfen, anstatt nur nach Größe oder Druckklasse auszuwählen.

Kann ein Sicherheitsventil-Typ alle Anwendungen abdecken?

Nein. Unterschiedliche Anwendungen erfordern unterschiedliche Ventiltypen, Materialien und Installationsdetails.

• Federbelastete Ventile eignen sich für viele allgemeine Gas-, Dampf- und Heißdampfanwendungen
• Pilotgesteuerte Ventile können besser geeignet sein, wenn eine dichte Abdichtung oder höhere Kapazität erforderlich ist, aber verschmutzte Medien können eine Einschränkung darstellen
• Kryogene oder Sauergas-Anwendungen erfordern eine spezielle Materialprüfung und -freigabe

Warum ist Dokumentation für das Sicherheitsventilmanagement wichtig?

Die Dokumentation bietet Nachverfolgbarkeit, unterstützt Audits und bestätigt, dass das Ventil die erforderlichen Normen, Materialien und Leistungsmerkmale erfüllt.

• Verknüpft Zertifikate und Reparaturhistorie mit den Seriennummern des Ventils
• Bestätigt die zertifizierte Kapazität und Ansprechdruck
• Vereinfacht behördliche Inspektionen und zukünftige Fehlerbehebungen

Wie beeinflusst der Gegendruck die Leistung von Sicherheitsventilen?

Gegendruck kann beeinflussen, wie das Ventil öffnet, wie viel es abbläst und wie es schließt.

• Überlagerter Gegendruck liegt vor dem Öffnen des Ventils an und kann den Ansprechdruck verändern
• Aufgebauter Gegendruck entwickelt sich nach dem Öffnen aufgrund des Widerstands der Abblaseleitung
• Übermäßiger Gegendruck kann Rattern verursachen, die effektive Kapazität reduzieren oder einen stabilen Hub verhindern

Welche Materialien werden üblicherweise für LNG-Sicherheitsventile verwendet?

Kryogene LNG-Anwendungen verwenden typischerweise Materialien, die ihre Zähigkeit bei sehr niedrigen Temperaturen beibehalten, wie z. B. austenitische Edelstähle und geeignete Nickelbasislegierungen.

• Material muss sprödem Bruch und thermischer Kontraktion widerstehen
• Dichtungen und Packungen müssen bei niedrigen Temperaturen funktionsfähig bleiben
• Kryogene Prüfungen und Dokumentation sollten vor der Verwendung überprüft werden
