Válvula de seguridad equilibrada por fuelle frente a válvula de seguridad convencional accionada por resorte
Respuesta rápida: Válvula de seguridad equilibrada por fuelle frente a válvula de seguridad convencional accionada por resorte. Una válvula de seguridad convencional accionada por resorte suele ser la mejor opción inicial para servicio limpio, contrapresión baja o estable, tuberías de descarga sencillas y aplicaciones donde la facilidad de mantenimiento y un menor coste inicial son importantes. Se debe considerar una válvula de seguridad equilibrada por fuelle cuando la contrapresión de salida es variable, cuando la válvula descarga en una tubería común o sistema de antorcha, o cuando fluidos de proceso corrosivos, sucios, tóxicos o caros puedan afectar la cámara del resorte. El fuelle reduce la influencia de la contrapresión en la presión de tarado, la elevación y el comportamiento de cierre, al tiempo que ayuda a aislar las partes móviles internas. Sin embargo, una válvula equilibrada por fuelle no es automáticamente mejor. Añade costes, puntos de inspección, riesgo de fallo del fuelle y requisitos de ventilación del bonete. La selección final aún debe verificar la capacidad de alivio requerida, el área del orificio, la pérdida de presión de entrada, la resistencia del sistema de descarga, la compatibilidad de materiales, las pruebas y la documentación.
Respuesta rápida: Válvula de seguridad equilibrada por fuelle frente a válvula de seguridad convencional accionada por resorte
Una válvula de seguridad convencional accionada por resorte suele ser la mejor opción inicial para servicio limpio, contrapresión baja o estable, tuberías de descarga sencillas y aplicaciones donde la facilidad de mantenimiento y un menor coste inicial son importantes. Se debe considerar una válvula de seguridad equilibrada por fuelle cuando la contrapresión de salida es variable, cuando la válvula descarga en una tubería común o sistema de antorcha, o cuando fluidos de proceso corrosivos, sucios, tóxicos o caros puedan afectar la cámara del resorte. El fuelle reduce la influencia de la contrapresión en la presión de tarado, la elevación y el comportamiento de cierre, al tiempo que ayuda a aislar las partes móviles internas. Sin embargo, una válvula equilibrada por fuelle no es automáticamente mejor. Añade costes, puntos de inspección, riesgo de fallo del fuelle y requisitos de ventilación del bonete. La selección final aún debe verificar la capacidad de alivio requerida, el área del orificio, la pérdida de presión de entrada, la resistencia del sistema de descarga, la compatibilidad de materiales, las pruebas y la documentación.

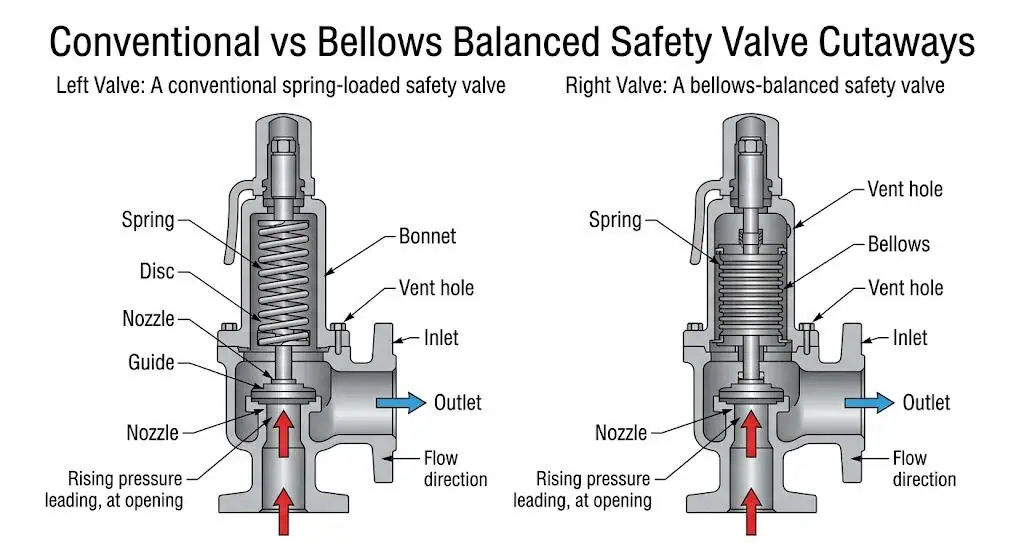

Comparación en corte de una válvula de seguridad convencional accionada por resorte y una válvula de seguridad equilibrada por fuelle. El diseño con fuelle ayuda a reducir la influencia de la contrapresión y a aislar la cámara del resorte del fluido de proceso.
Comparación rápida: Válvula de seguridad equilibrada por fuelle frente a válvula de seguridad convencional accionada por resorte
Cuándo una válvula de seguridad convencional accionada por resorte es generalmente suficiente
Una válvula de seguridad convencional accionada por resorte es a menudo adecuada cuando el fluido de proceso es limpio, no corrosivo, y la contrapresión de salida es baja, estable o ya está dentro del rango aceptable para la válvula seleccionada. Tiene una estructura más simple, menos componentes de sellado flexibles, y generalmente es más fácil de inspeccionar y mantener. Para muchos servicios de descarga atmosférica, vapor, gas o vapor simple, un diseño convencional puede ser la opción más práctica.
Por qué es importante: Usar una válvula equilibrada por fuelle donde no es necesaria puede aumentar el coste de compra, la complejidad de las piezas de repuesto, los requisitos de inspección y el plazo de entrega sin mejorar la función de protección. Una válvula más simple puede ser la opción más fiable cuando las condiciones del proceso son sencillas y el sistema de salida no crea un problema de contrapresión.
Cuándo se debe considerar una válvula de seguridad equilibrada por fuelle
Se debe considerar una válvula de seguridad equilibrada por fuelle cuando la contrapresión pueda afectar el rendimiento de la válvula, especialmente en sistemas de descarga cerrados, tuberías comunes de descarga, sistemas de antorcha o aplicaciones con presión de salida variable. También se revisa comúnmente para fluidos de proceso corrosivos, sucios, tóxicos o caros, ya que el fuelle puede ayudar a aislar la cámara del resorte y las partes móviles de la exposición al proceso.
Qué puede salir mal: Si se utiliza una válvula convencional donde la contrapresión variable es significativa, la válvula puede abrir tarde, vibrar, perder elevación efectiva, reducir la capacidad de alivio o cerrar de forma inestable. Si el fluido corrosivo llega a la cámara del resorte, el resorte, la guía, el vástago o las piezas de ajuste pueden corroerse o atascarse. Estos fallos afectan el margen de seguridad, las fugas, el coste de mantenimiento, la duración de la parada y el plazo de entrega de reemplazo.
La Decisión Principal: Contrapresión, Medio, Capacidad y Mantenimiento
La comparación no debe reducirse a “el fuelle es mejor” o “el convencional es más barato”. La decisión correcta depende del tipo de contrapresión, el medio de proceso, la capacidad de alivio requerida, la temperatura, la tubería de descarga, la compatibilidad de materiales, el acceso para inspección y la capacidad de mantenimiento. El precio de compra es solo una parte de la decisión; las fugas, el tiempo de inactividad, los daños en el asiento, el reemplazo del fuelle y el reensayo pueden afectar el costo del ciclo de vida.
Condición de servicio
Mejor Opción Inicial
Por qué
Gas o vapor limpio, baja contrapresión de salida
Válvula de seguridad convencional accionada por resorte
Estructura más simple, mantenimiento más fácil, generalmente suficiente si la capacidad y la instalación son correctas
Contrapresión superpuesta variable
Válvula de seguridad equilibrada por fuelle
El fuelle reduce la influencia de la contrapresión en el comportamiento de apertura y cierre
Colector de descarga común o sistema de antorcha
Válvula de seguridad equilibrada por fuelle para revisión
La contrapresión acumulada y la presión del colector pueden afectar el rendimiento de la válvula convencional
Vapor corrosivo o fluido de proceso sucio
Válvula de seguridad equilibrada por fuelle para revisión
El fuelle puede proteger la cámara del resorte, pero se debe verificar el material del fuelle
Servicio simple con descarga atmosférica sencilla
Válvula de seguridad convencional accionada por resorte
Los fuelles pueden añadir coste y carga de inspección sin un beneficio claro
¿Qué es una válvula de seguridad convencional accionada por resorte?
Estructura básica y fuerza de cierre
Una válvula de seguridad convencional accionada por resorte utiliza un resorte para mantener el disco asentado contra la tobera hasta que la presión de entrada alcanza la presión de tarado especificada. La fuerza del resorte, el área del asiento, la geometría de la tobera, el portadiscos, la guía y la disposición del bonete determinan cómo la válvula comienza a abrirse, alivia el flujo y se reasienta después de que se elimina la condición de sobrepresión.
La presión de tarado determina cuándo la válvula comienza a aliviar bajo condiciones de prueba especificadas. La sobrepresión afecta a cómo la válvula alcanza la elevación y la capacidad nominales. La acumulación está relacionada con el aumento de presión del equipo protegido durante un evento de alivio y debe verificarse con la base de diseño aplicable. El blowdown afecta al rango de presión entre la apertura y el reasentamiento. Estos parámetros deben revisarse conjuntamente en lugar de tratarse como valores de catálogo aislados.
La terminología también debe controlarse en los documentos de compra. En muchos proyectos, válvula de seguridad, válvula de alivio, válvula de seguridad-alivio, PSV y SRV pueden usarse de manera diferente según el servicio del fluido, la base del código y la práctica local. La comparación en este artículo se centra en la construcción convencional accionada por resorte frente a la construcción accionada por resorte equilibrada por fuelle, no en todas las convenciones de nomenclatura legales o regionales.

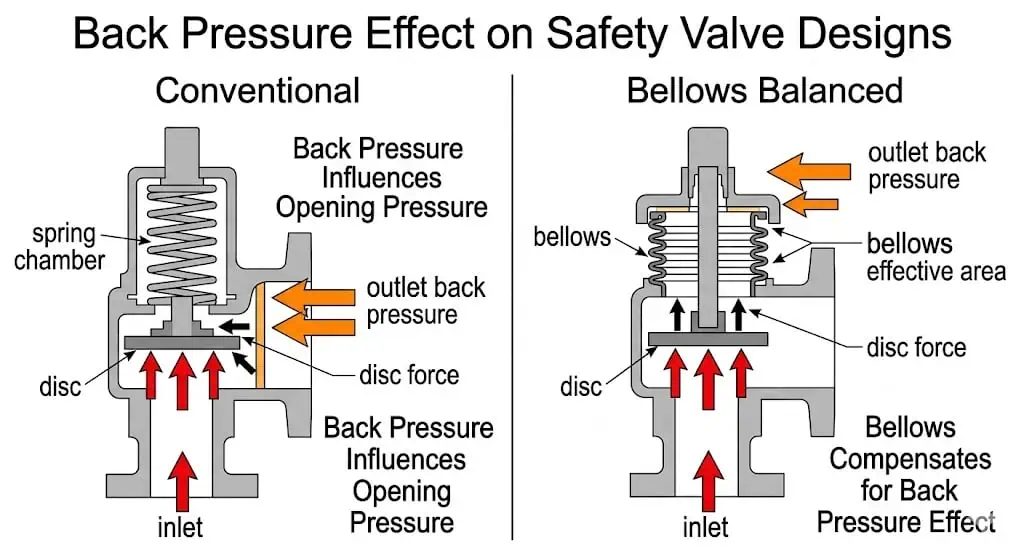

Cómo la contrapresión de salida puede afectar el rendimiento de una válvula convencional
En una válvula de seguridad convencional, la contrapresión de salida puede actuar sobre superficies internas de manera que cambie la fuerza neta de elevación sobre el disco. Dependiendo del diseño de la válvula y las condiciones de servicio, la contrapresión puede afectar la presión de apertura, la elevación, la capacidad, la estabilidad y el comportamiento de reasentamiento. Es por esto que las válvulas convencionales requieren una revisión cuidadosa cuando la salida está conectada a una tubería de descarga común o a un sistema de antorcha.
Escenario de campo: ¿Qué problema ocurrió?: una válvula convencional accionada por resorte comenzó a vibrar (chatter) después de que una planta añadiera más dispositivos de alivio a una tubería de descarga común. Por qué sucedió: aumentó la contrapresión acumulada durante el alivio simultáneo. Causa real del sistema: la modificación de la tubería de descarga no se incluyó en la revisión de selección de la válvula. Acción correctiva: recalcular la resistencia del sistema de descarga, confirmar la contrapresión durante el alivio y revisar si se requiere una válvula equilibrada por fuelle. Prevención: incluir datos de la tubería de descarga, caída de presión de salida y suposiciones de alivio simultáneo antes de aprobar válvulas de reemplazo.
Aplicaciones típicas para servicio limpio y con baja contrapresión
Las válvulas de seguridad convencionales de resorte se utilizan comúnmente en servicios donde la disposición de descarga es simple, el medio es limpio y la contrapresión es baja o estable. Pueden ser apropiadas para muchos recipientes a presión, líneas de gas, sistemas de vapor y equipos de proceso, siempre que se verifique la capacidad de alivio requerida, la pérdida de presión de entrada, las condiciones de salida y los requisitos de material.
Para la adquisición, el punto principal es que convencional no significa “baja calidad”. Significa que la válvula tiene una estructura más simple de resorte directo. En el servicio adecuado, esto puede reducir repuestos, simplificar inspecciones, acortar entregas y disminuir la carga de mantenimiento. Para un flujo de selección más amplio, consulte la guía de ZOBAI sobre Guía de selección de válvulas de seguridad.
¿Qué es una válvula de seguridad equilibrada por fuelle?
Cómo el fuelle cambia la estructura de la válvula
A válvula de seguridad equilibrada por fuelle sigue siendo una válvula de resorte, pero añade un fuelle metálico flexible entre el lado del proceso y la cámara del bonete o del resorte. El fuelle se mueve con el conjunto del disco y ayuda a aislar la cámara del resorte de la presión de salida y del fluido de proceso. Para una explicación más detallada del principio de funcionamiento, consulte cómo funciona una válvula de seguridad equilibrada por fuelle.
Este cambio estructural es importante porque modifica la respuesta de la válvula a la contrapresión. También añade un componente que debe ser inspeccionado, protegido y seleccionado por compatibilidad de materiales. El fuelle no debe tratarse como un simple accesorio. Es parte de la estrategia de equilibrio de presión y fiabilidad de la válvula.
Cómo el fuelle reduce la influencia de la contrapresión
El área efectiva del fuelle está diseñada para compensar parte de la fuerza causada por la contrapresión de salida que actúa sobre el conjunto del disco. Esto reduce el efecto de la contrapresión en la presión de tarado, la elevación y el rendimiento de cierre en comparación con un diseño convencional. No elimina la necesidad de calcular la contrapresión o revisar el sistema de descarga.
Por qué es importante: el fuelle ayuda a reducir la influencia de la contrapresión dentro de sus límites de diseño. Si el sistema de salida crea una contrapresión excesiva o inestable, la válvula aún puede sufrir una elevación deficiente, ruido, vibración, capacidad efectiva reducida o un cierre inestable. El diseño equilibrado por fuelle no sustituye a la revisión del sistema de salida.
Cómo el fuelle protege la cámara del resorte
El fuelle también puede proteger la cámara del resorte, la guía, el vástago y las partes móviles relacionadas de fluidos de proceso corrosivos, sucios, tóxicos o pegajosos. Esto puede reducir el riesgo de corrosión y adherencia en servicios seleccionados. Sin embargo, el propio fuelle es un componente flexible de pared delgada y debe comprobarse en cuanto a corrosión, fatiga, temperatura y movimiento mecánico.
Contrapresión: La principal diferencia entre los dos diseños
Contrapresión superpuesta frente a contrapresión acumulada
Existe contrapresión superpuesta en la salida antes de que la válvula se abra. Puede ser constante o variable. La contrapresión acumulada se desarrolla a medida que el flujo pasa a través de la válvula y la tubería de descarga durante un evento de alivio. Ambos tipos pueden afectar el rendimiento de la válvula, especialmente en sistemas conectados a colectores comunes o sistemas de antorcha.
Para una selección preliminar, el comprador nunca debe escribir solo “existe contrapresión”. La solicitud de cotización (RFQ) debe identificar si la presión es superpuesta, acumulada, constante, variable o relacionada con alivios simultáneos en una cabecera común. Esto afecta el tipo de válvula, el dimensionamiento, la corrección de capacidad y la revisión del sistema de descarga. Para un análisis más profundo, consulte la guía de ZOBAI sobre contrapresión y fuelle en válvulas de seguridad o la página de aplicación para válvulas de seguridad para alta contrapresión.
¿Por qué las válvulas convencionales son más sensibles a la contrapresión?
Una válvula de seguridad convencional no tiene una barrera de fuelle para aislar el bonete y el portadiscos de la presión de salida. A medida que cambia la presión de salida, el balance de fuerzas en el disco puede cambiar. El resultado puede ser un cambio en el comportamiento de apertura, una elevación reducida, una descarga inestable, vibración o problemas de reasentamiento.
¿Por qué las válvulas equilibradas por fuelle son más estables bajo contrapresión variable?
Una válvula equilibrada por fuelle reduce esta sensibilidad al compensar parte de la fuerza de contrapresión. Esto la convierte en una opción común cuando la salida de la válvula está conectada a un sistema de descarga cerrado, un colector común o un sistema de antorcha. La estabilidad aún depende del dimensionamiento correcto, la pérdida de presión de entrada, la resistencia de salida y la dinámica del sistema.
¿Por qué "equilibrada por fuelle" no significa que se pueda ignorar la contrapresión?
La construcción equilibrada reduce la influencia de la contrapresión dentro de los límites de diseño. No hace que el sistema de descarga sea irrelevante. Una contrapresión excesiva o inestable aún puede afectar la elevación, la capacidad, el ruido, la vibración y el reasentamiento. Para servicios críticos, los datos de contrapresión deben proporcionarse durante la RFQ y revisarse antes de confirmar el tipo de válvula.
La contrapresión afecta de manera diferente a las válvulas de seguridad convencionales y a las equilibradas por fuelle. La construcción equilibrada por fuelle reduce la influencia de la contrapresión, pero la revisión del sistema de salida aún es necesaria.
Elemento de revisión de contrapresión
Por qué es importante
Datos Requeridos
Contrapresión superpuesta
Puede afectar el comportamiento de apertura antes de que comience el alivio
Presión de salida constante o variable antes de la apertura de la válvula
Contrapresión acumulada
Puede afectar la elevación, la capacidad y el reasiento durante el alivio
Presión de salida calculada durante el flujo de alivio
Colector de descarga común
Puede crear presión variable durante el alivio simultáneo
Diseño del cabezal, dispositivos conectados, escenarios de alivio
Sistema de antorcha
Puede imponer presión del sistema en la salida de la válvula
Presión del cabezal de antorcha y base de cálculo hidráulico
Caída de presión en la línea de salida
Afecta la contrapresión acumulada y la estabilidad
Tamaño de línea de salida, longitud, accesorios, silenciador, datos del cabezal

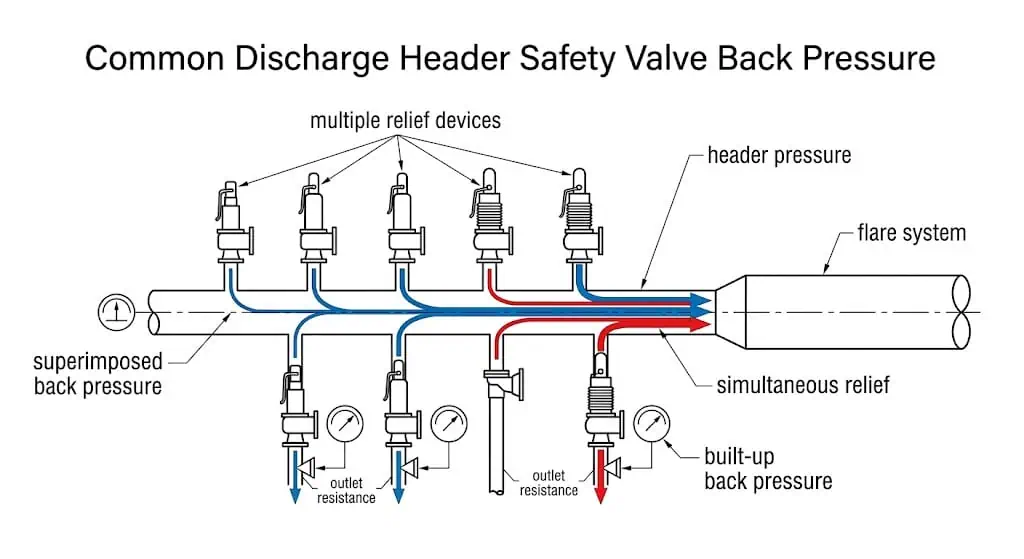

Los cabezales de descarga comunes y los sistemas de antorcha pueden crear contrapresión acumulada o variable. Estas condiciones deben revisarse antes de seleccionar una válvula de seguridad convencional o equilibrada por fuelle.

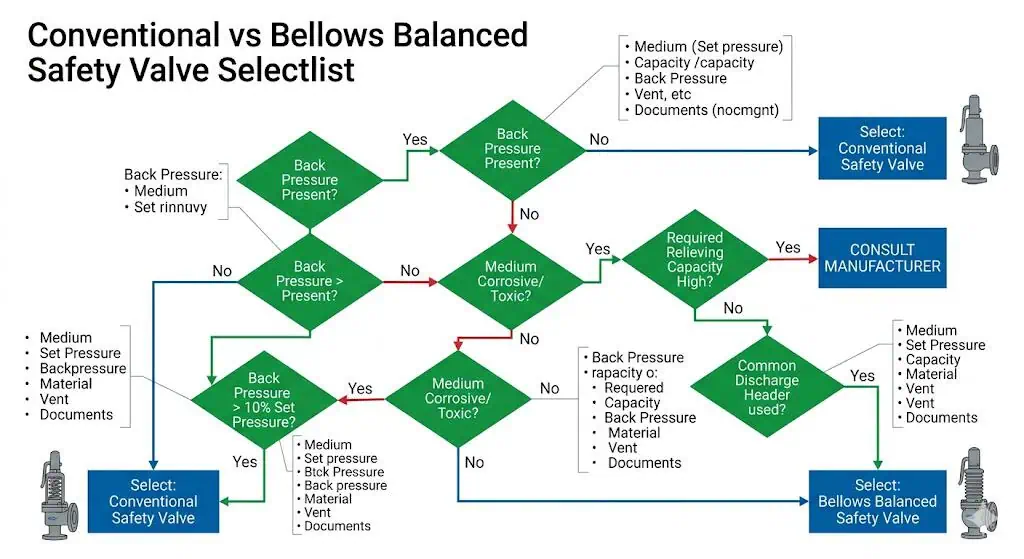

Tabla de selección de válvulas de seguridad convencionales vs. equilibradas por fuelle
Factores de selección que los ingenieros deben comparar
La selección correcta debe basarse en las condiciones de servicio, no en el precio o la apariencia. La siguiente tabla proporciona un método de selección preliminar. No reemplaza el dimensionamiento formal, la revisión de certificación de capacidad o la confirmación del código del proyecto.
Compensaciones entre coste, mantenimiento y fiabilidad
Una válvula convencional puede reducir el coste inicial y simplificar el mantenimiento, pero puede volverse poco fiable si se utiliza en un servicio con contrapresión alta o variable. Una válvula equilibrada por fuelle puede aumentar el coste y los requisitos de mantenimiento, pero puede reducir los problemas operativos cuando la contrapresión o el servicio corrosivo hacen que la construcción convencional no sea adecuada.
Cómo utilizar la tabla para la selección preliminar del proyecto
Utilice esta tabla durante la revisión inicial del proyecto o la preparación de la solicitud de cotización (RFQ). Si el servicio cae en la columna “se requiere revisión de ingeniería”, envíe los datos del proceso e información de contrapresión al fabricante antes de realizar el pedido. El propósito de la tabla no es tomar una decisión final según el código; es evitar que se seleccione un tipo de válvula obviamente inadecuado demasiado pronto.
Factor de selección
Válvula convencional accionada por resorte
Válvula equilibrada por fuelle
Nota de ingeniería
Contrapresión
Adecuada cuando la contrapresión es baja o estable dentro de los límites aceptables
Preferida para contrapresión variable o significativa, dentro de los límites de diseño
El cálculo de la contrapresión sigue siendo necesario
Medio limpio
Generalmente adecuado
Puede ser innecesario a menos que la contrapresión lo requiera
Evitar añadir complejidad sin una razón técnica
Medio corrosivo
Puede exponer el bonete y la cámara del resorte según el diseño
Puede aislar la cámara del resorte del fluido de proceso
El material del fuelle debe revisarse por separado
Medio sucio o incrustante
Requiere revisión porque los depósitos pueden afectar las partes móviles
Puede ayudar a aislar la cámara del resorte, pero se debe revisar el movimiento del fuelle y los depósitos
Ninguno de los diseños debe seleccionarse sin una revisión del comportamiento del medio
Colector de descarga común
Requiere una revisión cuidadosa de la contrapresión
A menudo es un candidato más fuerte
Las suposiciones de alivio simultáneo son importantes
Complejidad del mantenimiento
Inferior
Más altas porque el fuelle y el venteo deben inspeccionarse
Considerar la capacidad de mantenimiento y las piezas de repuesto
Coste inicial
Generalmente más bajo
Generalmente más alto
El costo inicial no debe anular la seguridad y la fiabilidad
Costo del ciclo de vida
Más bajo en servicio simple
Puede ser más bajo en servicio difícil con contrapresión o corrosivo
El tiempo de inactividad y las fugas repetidas pueden superar el costo de compra
Riesgo de fallo
Vibración, fuga en el asiento, corrosión si se aplica incorrectamente
Ruptura del fuelle, bloqueo del venteo, corrosión, fatiga
El modo de fallo depende del servicio y el mantenimiento
Documentación
Presión de ajuste y estanqueidad del asiento, registros a menudo requeridos
Se pueden requerir los mismos registros, además de la revisión del fuelle y la ventilación
Confirmar documentos antes de la compra
¿Qué válvula es mejor para medios corrosivos, sucios o tóxicos?
Exposición de la cámara del resorte en válvulas convencionales
En algunos diseños de válvulas convencionales, el fluido del proceso o el fluido del lado de descarga pueden llegar a áreas internas que afectan la cámara del resorte o las partes móviles. Si el medio es corrosivo, tóxico, pegajoso, sucio o cristalizante, esta exposición puede provocar corrosión, fricción, adherencia, fugas o un movimiento inestable de la válvula.
Aislamiento con fuelle para servicio corrosivo o sucio
Una válvula equilibrada por fuelle puede aislar la cámara del resorte del fluido del proceso y reducir la exposición de las partes móviles internas. Esto puede ser valioso en vapores ácidos, servicios que contienen cloruros, gases corrosivos húmedos, vapores sucios o fluidos de proceso que dejan depósitos. El aislamiento no elimina la necesidad de revisar los materiales.
Escenario de campo: ¿Qué problema ocurrió: una válvula utilizada en servicio de vapor corrosivo desarrolló adherencia en la guía y una mala reasentamiento. Por qué sucedió: se revisó el material del cuerpo, pero no las partes internas expuestas ni la exposición de la cámara del resorte. Causa real del sistema: la construcción de la válvula no coincidía con el servicio corrosivo y la condición de descarga. Acción correctiva: revisar si se requiere una construcción equilibrada por fuelle y materiales de asiento más adecuados. Prevención: especificar la composición del medio, la temperatura, el riesgo de corrosión, el material del fuelle, el material del asiento, el material de la junta y el tratamiento de ventilación durante la solicitud de cotización (RFQ).
Compatibilidad del material del fuelle y riesgo de fallo
El fuelle es un componente flexible de pared delgada. Puede ser más sensible a la corrosión, fatiga, vibración y temperatura que el cuerpo de la válvula. Para servicios agrios, servicios que contienen cloruros, servicios de alta temperatura o aplicaciones químicas agresivas, el material del fuelle debe revisarse como un elemento separado.
Este es un rango típico de experiencia de ingeniería y depende del medio, presión, temperatura, contrapresión, tipo de válvula, sistema de descarga y requisitos regulatorios locales. No asuma que el material del cuerpo define automáticamente el material correcto del fuelle.
Cuando se requieren materiales especiales o revisiones adicionales
Puede ser necesaria una revisión especial de materiales cuando el medio contenga H₂S, cloruros, gas ácido, componentes corrosivos húmedos, sustancias polimerizantes o partículas abrasivas. La revisión debe incluir el cuerpo, la tobera, el disco, la guía, el resorte, el fuelle, las juntas, los asientos blandos y la tubería de venteo. Esto afecta no solo a la seguridad, sino también a los plazos de entrega, la disponibilidad de repuestos y la planificación del mantenimiento. Para condiciones de servicio relacionadas, consulte la válvula de seguridad para servicio corrosivo página de aplicación. ".
Diferencias de instalación que afectan el rendimiento de la válvula
Pérdida de presión de entrada y estabilidad de la válvula
La pérdida de presión de entrada afecta la estabilidad de la válvula. Una caída de presión excesiva entre el equipo protegido y la entrada de la válvula puede causar traqueteo, reducción de la elevación o apertura inestable. Esto se aplica tanto a los diseños convencionales como a los equilibrados por fuelle. Un fuelle no corrige una tubería de entrada deficiente.
Por qué es importante: Incluso una válvula correctamente seleccionada puede tener un rendimiento deficiente si la tubería de entrada es demasiado restrictiva, demasiado larga, mal soportada o está conectada a través de accesorios innecesarios. La pérdida de presión de entrada puede aumentar la vibración, dañar el asiento y generar trabajos de mantenimiento repetitivos después de cada evento de alivio.
Tubería de salida, colector de descarga y contrapresión acumulada
La tubería de salida afecta la contrapresión acumulada. Las líneas de salida largas, los diámetros de tubería pequeños, los silenciadores, los codos y los colectores comunes pueden aumentar la resistencia de salida. Para las válvulas convencionales, esto puede afectar significativamente el rendimiento. Para las válvulas equilibradas por fuelle, el efecto se reduce pero no se elimina.

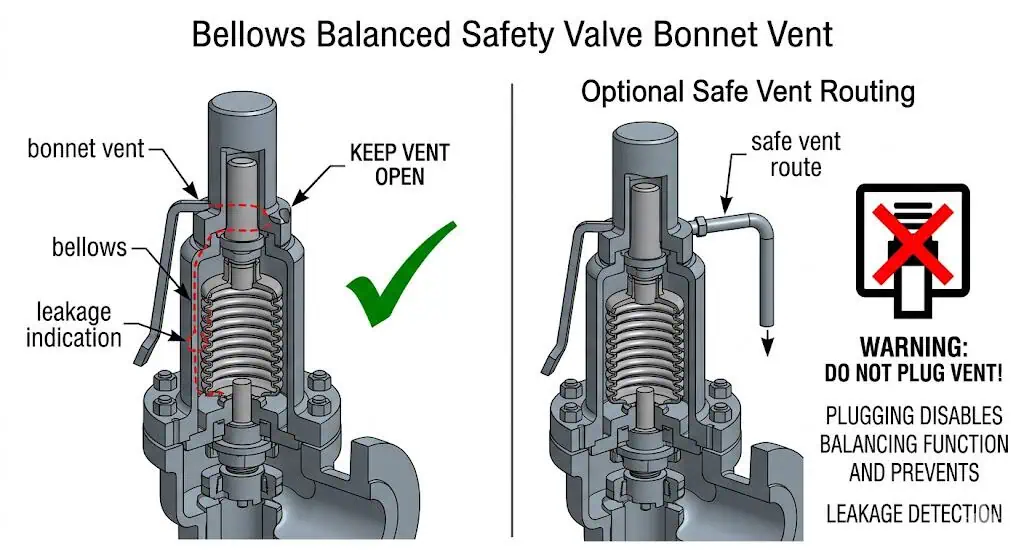

Requisitos de venteo del bonete para válvulas equilibradas por fuelle
Muchas válvulas equilibradas por fuelle requieren un venteo correcto del bonete para que el fuelle pueda funcionar según lo previsto. El venteo también puede ayudar a indicar fugas en el fuelle. No debe taparse sin consultar las instrucciones del fabricante y los requisitos del proyecto.
Escenario de campo: Se produjo un problema: una válvula equilibrada por fuelle mostró un funcionamiento inestable después de la instalación. Por qué sucedió: el venteo del bonete se trató como un punto de fuga no deseado y se tapó. Causa real del sistema: el equipo de instalación no comprendió que el venteo del bonete era parte del diseño equilibrado. Acción correctiva: restaurar la disposición correcta del venteo o dirigirlo de forma segura según los requisitos del proyecto. Prevención: incluir el tratamiento del venteo del bonete en los planos de instalación, listas de verificación de inspección, revisión de puesta en marcha e instrucciones de mantenimiento.
El venteo del bonete en una válvula de seguridad equilibrada por fuelle debe revisarse durante la instalación. Un taponamiento incorrecto o una tubería de venteo restringida pueden afectar el rendimiento del equilibrado y la detección de fugas.
Acceso para Drenaje, Orientación y Mantenimiento
El drenaje, la orientación de la válvula, el soporte de salida, la expansión térmica, las fuerzas de reacción de descarga y el acceso para inspección pueden afectar la fiabilidad a largo plazo. Si la válvula no se puede retirar o probar sin trabajos importantes de parada, el coste y el plazo de mantenimiento pueden aumentar.
Revise la longitud de la línea de entrada, los accesorios de entrada, la resistencia de la línea de salida, las fuerzas de reacción de descarga, el drenaje, la presión de cabecera común, los requisitos de venteo y el acceso para pruebas. Una instalación incorrecta puede hacer que cualquier tipo de válvula no sea fiable. Para más detalles de instalación, consulte la guía de instalación de válvulas de seguridad.

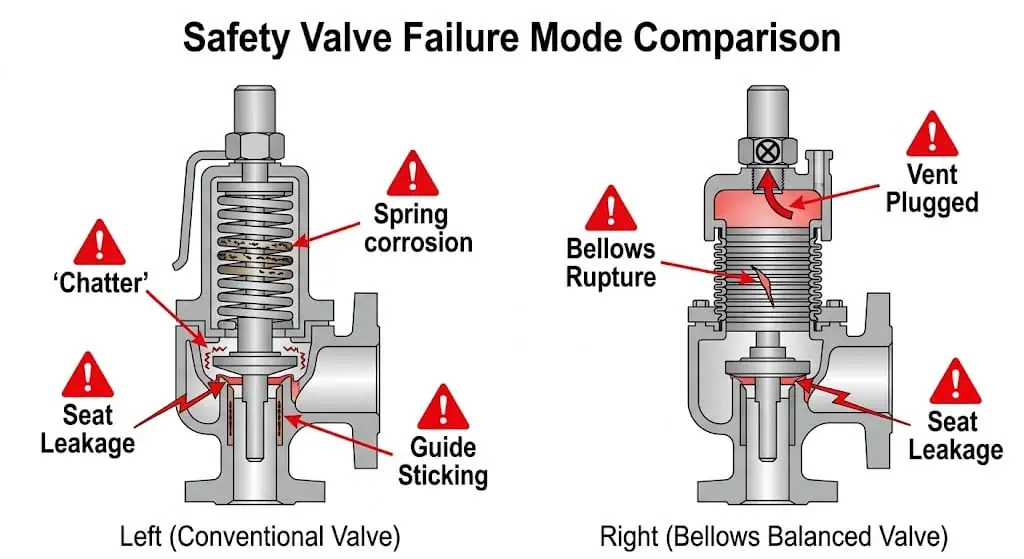

Riesgos de Mantenimiento y Fallos Comparados
Modos de Fallo Comunes en Válvulas Convencionales Accionadas por Resorte
Los problemas comunes de las válvulas convencionales incluyen fugas en el asiento, corrosión del resorte, agarrotamiento de la guía, vibración (chatter), presión de tarado incorrecta después de la reparación y mal reasentamiento debido a la tubería de descarga o a la pérdida de presión de entrada. Estos problemas a menudo están relacionados con la instalación, el fluido de servicio o el procedimiento de mantenimiento, en lugar de ser únicamente de fabricación.
Modos de Fallo Comunes en Válvulas Equilibradas por Fuelle
Las válvulas equilibradas por fuelle también pueden experimentar fugas en el asiento, vibración (chatter), problemas de resorte y agarrotamiento de la guía. Además, introducen riesgos específicos del fuelle, como fatiga del fuelle, rotura, fisuración por corrosión, fugas en el venteo y venteo incorrecto.
Señales de Advertencia de Rotura de Fuelle, Fugas en el Venteo y Corrosión
Fluido, vapor o residuo en el venteo del bonete pueden indicar fugas o rotura del fuelle. Esto no debe tratarse como un problema cosmético menor. Si el fuelle falla, la válvula puede perder la compensación de contrapresión y el fluido de proceso puede entrar en el área del bonete.
Los modos de fallo comunes incluyen vibración (chatter), fugas en el asiento, corrosión de la cámara del resorte, rotura del fuelle y bloqueo del venteo. El modo de fallo probable depende de las condiciones de servicio, la instalación y la calidad del mantenimiento.

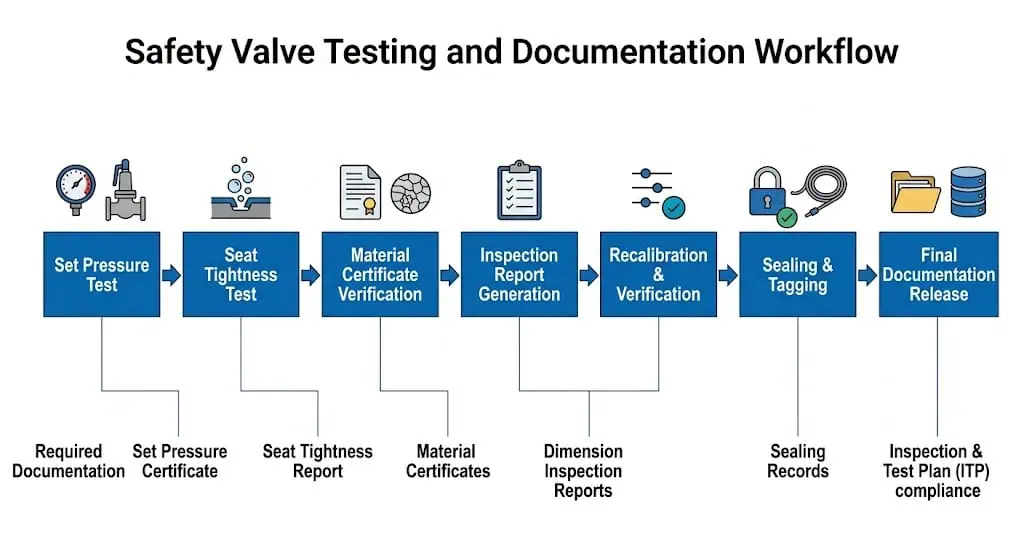

Pruebas y Recalibración Después del Mantenimiento
Después del mantenimiento, la válvula no debe volver a ponerse en servicio basándose únicamente en una inspección visual. La presión de tarado, estanqueidad de asiento, el estado del fuelle, el estado del venteo, el sellado y la documentación deben verificarse de acuerdo con el procedimiento de planta aplicable, la especificación del proyecto y los requisitos de la jurisdicción local. ".
Si la válvula ha sido reparada, desmontada, ajustada o expuesta a un evento de alivio, la revisión debe confirmar si se requieren recalibración, reensayo, re-sellado y documentación actualizada. Cuando una ruta de reparación National Board / NBIC o VR sea requerida por la jurisdicción o especificación del propietario, el alcance de la organización de reparación y la documentación deben confirmarse antes de que la válvula sea devuelta al servicio.
Modo de Fallo
Más común en
Causa
Síntoma de campo
Prevención
Chatter
Ambos, pero severo en válvulas convencionales mal aplicadas
Sobredimensionamiento, pérdida de entrada, contrapresión inestable
Apertura y cierre rápidos, vibración, daño en el asiento
Verificar dimensionamiento, tubería de entrada, tubería de salida y contrapresión
Fuga del asiento
Ambos
Asiento dañado, residuos, ciclos repetidos, mal re-sellado
Fuga continua después del re-sellado
Especificar el requisito de estanqueidad del asiento e inspeccionar después de eventos de alivio
Corrosión de la cámara del resorte
Válvula convencional en servicio corrosivo
Exposición al fluido de proceso o selección inadecuada de materiales
Atascamiento, deriva de la presión de tarado, baja repetibilidad
Revisar la exposición del medio, el trimado, el bonete y la compatibilidad de materiales
Rotura del fuelle
Válvula equilibrada por fuelle
Fatiga, corrosión, vibración, daño mecánico
Fluido en el venteo del bonete o comportamiento anormal de la válvula
Inspeccionar el fuelle, monitorizar fugas en el venteo, revisar la selección de materiales
Seguir los requisitos de venteo del fabricante y del proyecto
Deriva de la presión de ajuste tras la reparación
Ambos
Error de ajuste, problema de resorte, reensamblaje incorrecto, falta de calibración final
La válvula se abre por encima o por debajo de la presión prevista
Realizar prueba documentada de presión de ajuste, sellado e inspección de liberación
Consideraciones de coste y adquisición
Coste inicial frente a coste de ciclo de vida
Una válvula convencional accionada por resorte suele tener un menor coste de compra inicial y requisitos de repuestos más sencillos. Una válvula equilibrada por fuelle suele costar más debido al conjunto de fuelle, requisitos de inspección adicionales y revisión de materiales más específica. Sin embargo, en servicios con contrapresión variable o corrosivos, la válvula equilibrada por fuelle puede reducir fugas, mantenimiento repetido, daños en el asiento e inestabilidad operativa.
Plazo de entrega, repuestos y sustitución de fuelles
El material del fuelle, el trimado especial, los requisitos de asiento blando y la documentación pueden afectar al plazo de entrega. Si la planta requiere fuelles de repuesto o materiales especiales, estos deben discutirse antes de la compra. Esperar hasta que ocurra una falla puede prolongar el tiempo de inactividad.
Documentación, informes de prueba y cumplimiento del proyecto
Adquisiciones debe confirmar el informe de prueba de presión de ajuste, la prueba de estanqueidad del asiento, los certificados de materiales, los datos de la placa de características, el informe de inspección, la aprobación del dibujo y cualquier documentación específica del proyecto. Si la reparación o recalibración debe seguir un programa de reparación reconocido o un proceso jurisdiccional, esto debe aclararse antes de que se pida la válvula.
Por qué no es suficiente igualar el tamaño de la brida
Hacer coincidir el tamaño de entrada, el tamaño de salida, la clase de presión y la presión de tarado no es suficiente para confirmar un reemplazo correcto. También se deben revisar la capacidad de alivio requerida, el área del orificio, el estado del fluido, la pérdida de presión de entrada, la contrapresión de salida y el sistema de descarga. Por esta razón, el reemplazo de la válvula de seguridad debe verificarse con respecto a dimensionamiento de válvulas de seguridad y capacidad de alivio certificada, no solo el tamaño de la conexión. ".
Escenario de campo: Problema ocurrido: se compró una válvula de reemplazo igualando el tamaño de brida y la presión de tarado de la antigua. Por qué ocurrió: el proceso de compra no verificó si el servicio del equipo protegido había cambiado. Causa real del sistema: la expansión del proceso aumentó la capacidad de alivio requerida. Acción correctiva: volver a verificar el escenario de alivio, la capacidad certificada, el área del orificio, la pérdida de presión de entrada y la contrapresión de salida. Prevención: exigir una revisión de ingeniería antes de reemplazar cualquier válvula de seguridad en un servicio modificado.
Cómo elegir entre válvulas de seguridad convencionales y válvulas de seguridad equilibradas por fuelle
La selección debe comenzar por la contrapresión, el comportamiento del fluido, la capacidad de alivio, las condiciones de instalación, la compatibilidad de materiales y los requisitos de documentación.
Paso 1: Confirmar las condiciones de contrapresión
Identificar si la contrapresión es baja, alta, constante, variable, superpuesta o acumulada. Confirmar si la válvula descarga a la atmósfera, a una tubería corta, a una línea común o a un sistema de antorcha. Este es el primer paso de selección entre diseños convencionales y diseños equilibrados por fuelle.
Paso 2: Confirmar el fluido y el riesgo de corrosión
Verificar si el fluido es limpio, corrosivo, sucio, pegajoso, tóxico, caro o propenso a polimerizarse o cristalizar. Si se necesita protección de la cámara del resorte, la construcción equilibrada por fuelle puede ser más apropiada, pero se debe revisar el material del fuelle.
Paso 3: Confirmar la capacidad de alivio requerida
La capacidad de alivio requerida determina si la válvula puede proteger realmente el equipo durante el escenario de sobrepresión creíble. El área del orificio y la base de la capacidad certificada son más importantes que el tamaño visible de la conexión. La revisión de la capacidad debe incluir el estado del fluido, la temperatura de alivio, la pérdida de entrada y la contrapresión de salida.
Paso 4: Revisar el sistema de instalación y descarga
Revise la longitud de la línea de entrada, los accesorios de entrada, la resistencia de la línea de salida, las fuerzas de reacción de descarga, el drenaje, la presión de cabecera común, los requisitos de venteo y el acceso para pruebas. Una instalación incorrecta puede hacer que cualquier tipo de válvula no sea fiable. Para más detalles de instalación, consulte la guía de instalación de válvulas de seguridad.
Paso 5: Confirmar los requisitos de prueba, mantenimiento y documentación
Antes de la compra, confirme la prueba de presión de tarado, la prueba de estanqueidad del asiento, los certificados de materiales, los documentos de inspección, la ruta de reparación, el procedimiento de recalibración y los requisitos de sellado. La válvula correcta no es solo la que encaja en la tubería; es la que puede ser verificada, mantenida y documentada para el servicio.
Nombre y composición del medio
Servicio de gas, vapor, vapor, líquido o bifásico
Presión normal de operación
Requisito de presión de tarado
Capacidad de alivio requerida
Base de área de orificio requerida o capacidad certificada
Contrapresión superpuesta
Contrapresión acumulada durante el alivio
Estimación de la pérdida de presión de entrada
Datos de la tubería de salida y del cabezal de descarga
Riesgo de corrosión o ensuciamiento
Requisito de material del cuerpo y del asiento
Requisito de material del fuelle, si aplica
Tratamiento de ventilación del bonete, si aplica
Requisito de estanqueidad del asiento
Documentos de prueba e inspección requeridos
Revisión de proyecto ¿No está seguro de si su servicio requiere una válvula de seguridad convencional de resorte o una válvula de seguridad equilibrada por fuelle? Envíe a ZOBAI su medio, presión de tarado, capacidad de alivio requerida, datos de contrapresión, sistema de descarga, temperatura, requisito de material y requisitos de documentación. Nuestro equipo de ingeniería puede revisar las condiciones de operación y sugerir qué diseño de válvula debe evaluarse primero.
Preguntas frecuentes sobre válvulas de seguridad equilibradas por fuelle frente a válvulas de seguridad convencionales de resorte
¿Cuál es la diferencia entre una válvula de seguridad equilibrada por fuelle y una válvula de seguridad convencional accionada por resorte?
Una válvula de seguridad convencional accionada por resorte utiliza la fuerza del resorte para mantener el disco cerrado y es más sensible a la contrapresión de salida. Una válvula de seguridad equilibrada por fuelle añade un fuelle metálico para reducir la influencia de la contrapresión y aislar la cámara del resorte del fluido de proceso.
¿Cuándo debo usar una válvula de seguridad equilibrada por fuelle?
Utilice una válvula de seguridad equilibrada por fuelle cuando la contrapresión sea variable o significativa, cuando la válvula descargue a una cabecera cerrada o a un sistema de antorcha, o cuando un fluido corrosivo o sucio pueda afectar la cámara del resorte.
¿Cuándo es suficiente una válvula de seguridad convencional accionada por resorte?
Una válvula convencional puede ser suficiente para servicios limpios, contrapresión baja o estable, tuberías de descarga simples y aplicaciones donde el medio no ataca la cámara del resorte ni las partes móviles.
¿Una válvula equilibrada por fuelle elimina los problemas de contrapresión?
No. Reduce la influencia de la contrapresión dentro de los límites de diseño, pero aún así se deben revisar la tubería de salida, la presión del cabezal de descarga, la capacidad certificada y la estabilidad de la válvula.
¿Cómo afecta la contrapresión a una válvula de seguridad convencional?
La contrapresión puede cambiar la fuerza neta que actúa sobre el disco, lo que puede afectar la presión de apertura, la elevación, la capacidad de alivio y el comportamiento de cierre.
¿Es una válvula equilibrada por fuelle mejor para medios corrosivos?
Puede ser mejor cuando se necesita protección de la cámara de resorte, pero el material del fuelle, el asiento, las juntas y la tubería de ventilación deben ser compatibles con el medio.
¿Qué sucede si falla el fuelle?
Si el fuelle falla, la válvula puede perder su compensación de contrapresión prevista y el fluido de proceso puede entrar en el área del bonete. Se debe investigar la fuga por el venteo o el funcionamiento anormal.
¿Debe taparse el venteo del bonete?
La ventilación del bonete no debe taponarse a menos que el fabricante y la especificación del proyecto permitan una disposición de ventilación definida. Un taponamiento incorrecto puede afectar el funcionamiento de la válvula y la detección de fugas.
¿Es más cara una válvula de seguridad equilibrada por fuelle?
Normalmente sí, ya que incluye un conjunto de fuelle y requiere una inspección adicional y revisión de materiales. El coste del ciclo de vida puede seguir estando justificado en servicios con contrapresión variable o servicios corrosivos.
¿Qué datos se necesitan para elegir entre válvulas convencionales y válvulas equilibradas por fuelle?
Los datos clave incluyen medio, estado del fluido, presión de tarado, presión de operación, capacidad de alivio requerida, contrapresión, sistema de descarga, requisito de material, temperatura, requisito de estanqueidad del asiento y necesidades de documentación.
Nota sobre Normas y Referencias Técnicas
El dimensionamiento, la selección, la instalación, las pruebas y la documentación finales de la válvula deben verificarse de acuerdo con el código de proyecto aplicable, la regulación local y los datos del fabricante. Para esta comparación, los ingenieros revisan comúnmente API 520 Parte I para dimensionamiento y selección, API 520 Parte II para instalación y tuberías de descarga, API 521 para sistemas de alivio de presión y despresurización, API 527 para pruebas de estanqueidad del asiento, ISO 4126-1 para requisitos generales de válvulas de seguridad y los requisitos de recipientes a presión de ASME, cuando sea aplicable. Los requisitos de reparación de National Board / NBIC o VR también pueden aplicarse según la jurisdicción, la especificación del propietario y el alcance de la reparación. Las ediciones específicas, el alcance de la certificación y la aplicabilidad del proyecto deben verificarse antes de la publicación o la adquisición.
Nota de publicación: No declare el cumplimiento con ASME, API, ISO, CE, PED, National Board u otras certificaciones a menos que ZOBAI haya confirmado los certificados, el alcance válido, la cobertura del producto y la aplicabilidad en el mercado.
Este artículo está preparado para la educación técnica y la discusión preliminar de proyectos. La selección final de la válvula de seguridad debe ser revisada por ingenieros cualificados basándose en el equipo protegido, el medio de proceso, la presión de tarado, la capacidad de alivio requerida, la contrapresión, la pérdida de presión de entrada, el sistema de salida, la compatibilidad de materiales, la disposición de instalación, la ruta de mantenimiento y los requisitos del código aplicable.
Revisado por: Equipo de Ingeniería de Válvulas de Seguridad ZOBAI
Enfoque de la revisión: selección de válvula de seguridad convencional accionada por resorte, selección de válvula de seguridad equilibrada por fuelle, efecto de la contrapresión, servicio corrosivo, revisión del sistema de descarga, riesgo de fallo, pruebas, lista de verificación de adquisición y puntos de revisión de proyectos B2B.
Las pruebas y la documentación deben confirmar la presión de tarado, la estanqueidad del asiento, los certificados de materiales, los registros de inspección, la recalibración, la documentación de sellado y liberación antes de que la válvula sea devuelta al servicio o enviada.
Recursos de ingeniería relacionados para válvulas de seguridad
Para la revisión del proyecto, estas páginas relacionadas de ZOBAI pueden ayudar a confirmar el tipo de válvula y los datos de selección correctos:
¿Necesita ayuda para elegir el diseño de válvula de seguridad adecuado?
Para una recomendación práctica, envíe a ZOBAI el medio, la presión de operación, la presión de tarado, la temperatura de alivio, la capacidad de alivio requerida, la contrapresión superpuesta, la contrapresión acumulada, la conexión de entrada y salida, el requisito de material, la información del sistema de descarga y la documentación requerida. Esto permite una revisión de ingeniería sobre si una válvula de seguridad convencional accionada por resorte, una válvula de seguridad equilibrada por fuelle, una válvula de seguridad pilotada u otra solución de alivio de presión debe ser evaluada para su sistema.
Adjunto sugerido para la solicitud de cotización (RFQ): P&ID, hoja de datos del equipo protegido, escenario de alivio, información del sistema de descarga, especificación de la válvula, requisito de material y requisito de documentación de inspección.
