Auswahl des richtigen Sicherheitsventils für industrielle Anwendungen

Die Wahl des richtigen Sicherheitsventils schützt Ihre Anlage, Ihr Personal und Ihre Druckgeräte, aber die richtige Entscheidung ist eine technische Entscheidung, bevor sie eine Kaufentscheidung ist. Ein Sicherheitsventil, das auf einem Angebot akzeptabel erscheint, kann im Betrieb immer noch falsch sein, wenn das Entlastungsszenario unvollständig ist, zertifizierte Abblasekapazität unzureichend ist, die Materialien nicht zum Medium passen oder das Abblasesystem Gegendruck das nie geprüft wurde. Für industrielle Anwendungen beginnen Sie mit dem maßgeblichen Code, definieren Sie den glaubwürdigen Überdruckfall, bestätigen Sie den Ansprechdruck und den zulässigen Überdruck oder die Ansammlung, überprüfen Sie die zertifizierte Kapazität und überprüfen Sie dann den Ventiltyp, die Materialien, die Einlass- und Auslassrohrleitungen, die Inspektion, die Wartung und die Dokumentation.

Eine strukturierte Methode wie STAMPED kann die erste Überprüfung unterstützen, sollte aber bei Sicherheitsventilen die technische Prüfung unterstützen und nicht ersetzen. Im Raffinerie-, Chemie-, Dampf-, Gas-, Flüssigkeits- und Druckbehälterbetrieb sind die relevantesten Referenzen normalerweise ASME BPVC Section VIII, Division 1, API 520 Teil I, API 520 Teil II, API 521, API 526, API 527, ISO 4126-1, ISO 4126-4 für pilotgesteuerte Sicherheitsventile und das National Board VR Reparatur-Framework wenn die Gerichtsbarkeit oder der Eigentümer eine anerkannte Reparaturzulassung für Druckentlastungsventile verlangt.

Warum die Auswahl von Sicherheitsventilen wichtig ist

Anlagensicherheit und Geräteschutz

Sie müssen das richtige Sicherheitsventil auswählen, da es eine der letzten mechanischen Schutzschichten gegen Überdruck darstellt. Im industriellen Einsatz beschränkt sich das Risiko nicht nur darauf, ob das Ventil bei einem Werkstest öffnet. Ein falsches Sicherheitsventil kann Produktverlust, instabilen Betrieb, Umweltschäden, wiederkehrende Sitzleckagen, Erosion des Innenteils oder die Aussetzung der geschützten Ausrüstung gegenüber einem Druck über der akzeptierten Auslegungsgrundlage verursachen. Deshalb sollte die Auswahl auf der geschützten Ausrüstung, dem glaubwürdigen Entlastungsfall, dem Fluidzustand, dem erforderlichen Durchfluss und dem Abblasesystem basieren und nicht nur auf der Leitungsgröße, der Flanschbewertung oder einer früheren Tag-Nummer.

• Kontinuierlicher Produktverlust kann auftreten, wenn das Ventil simmert, leckt, zu nahe am normalen Betriebsdruck öffnet oder nach der Entlastung nicht mehr dicht schließt.
• Prozessunterbrechungen können folgen, wenn das Ventil flattert, wiederholt taktet oder bei normalen Druckschwankungen öffnet, weil die Betriebsmarge oder das Blowdown-Verhalten nicht überprüft wurden.
• Sitz- und Düsen-Erosion kann entstehen, wenn instabiles Öffnen, verschmutzte Medien, nasser Dampf, blitzende Flüssigkeit oder schlechtes Rohrleitungsdesign unkorrigiert bleiben.
• Gefährliche, toxische, saure oder brennbare Medien erhöhen die Konsequenzen von Leckagen, Fehlern bei der Abblaseführung und fehlenden Überprüfungen von Entlüftungs- oder Fackel-Systemen.
• Das Leben von Anlagen verkürzt sich, wenn das Ventil nicht die erforderliche Abblaseleistung erbringen kann oder wenn Druckverlust am Einlass und Widerstand am Auslass das Ventil instabil machen.

Ein gängiges Nachrüstbeispiel ist einfach, aber schwerwiegend: Das Ersatzventil wird ausgewählt, weil es zu den vorhandenen Einlass- und Auslassanschlüssen passt, während der Prozess entflascht wurde und die maßgebliche Abblase-Last gestiegen ist. Das Ventil passt physisch an die Anschlussöffnung, der eingestellte Nenndruck auf dem Typenschild erscheint akzeptabel und die Druckstufe passt zur Rohrleitung. Das Problem ist, dass die Öffnungsfläche und zertifizierte Abblasekapazität nicht mehr für den tatsächlichen Störfalle ausreichend sind. Die Prävention besteht darin, die erforderliche Abblaseleistung jedes Mal gegen die zertifizierte Leistung zu prüfen, wenn sich die Kapazität, die Durchflussrate, die Wärmeeingabe, die Steuerphilosophie oder die Anordnung des Abblase-Headers ändern.

Einhaltung von Vorschriften und gesetzlichen Anforderungen

Die richtige Auswahl von Sicherheitsventilen unterstützt auch die Einhaltung von Vorschriften, die Abnahme durch Inspektionen und die langfristige Reparaturkontrolle. Das Ventil muss den Prozessbedingungen entsprechen, aber auch dem maßgeblichen Code, der Zertifizierungsgrundlage, den Typenschilddaten, der Dichtheitsanforderung des Sitzes und dem vom Projekt oder der Behörde akzeptierten Reparaturweg entsprechen. Bei Audits werden Dokumentationslücken oft fast genauso ernst genommen wie Fehler bei der Hardwareauswahl, da der Betreiber nachweisen muss, warum das Ventil ausgewählt wurde und wie seine Abblaseleistung ermittelt wurde.

Für eine industrielle Sicherheitsventildatei sollten Sie die geschützte Ausrüstung, den maximal zulässigen Betriebsdruck (MAWP) oder die Konstruktionsgrenze, den Ansprechdruck, den zulässigen Überdruck oder die Ansammlung, den maßgeblichen Abblasefall, die erforderliche Abblaseleistung, den ausgewählten Ventiltyp, die Grundlage der zertifizierten Leistung, die Grundlage des Gegendrucks, die Logik der Materialauswahl, die Grundlage der Dichtheitsprüfung des Sitzes, das Inspektionsintervall und die Anforderungen an Reparatur oder Neukalibrierung dokumentieren. Diese Aufzeichnung ermöglicht es einem zukünftigen Ingenieur, das Ventil zu verstehen, anstatt nur anhand der Tag-Nummer zu raten.

Zuverlässigkeit in industriellen Anwendungen

Ein zuverlässiges Sicherheitsventil behält sein vorhersehbares Verhalten über Jahre des Betriebs bei, nicht nur während eines einzigen Prüfstandtests. Im realen Einsatz treten viele Ausfälle als Flattern, Schlagen, Simmern, frühes Sitzleck, Steckenbleiben der Führung, Korrosion der Düse oder des Ventiltellers, beschädigte Faltenbälge, verstopfte Pilotleitungen oder schlechtes Wiederverschließen nach der Entladung auf. Die Ursache kann das Ventil sein, aber auch das Einlassrohr, der Abblase-Header, das Prozessmedium, eine unsachgemäße Begleitheizung, ein falsches Weichsitzmaterial oder Wartungsarbeiten, die den eingestellten Punkt oder das Blowdown ohne kontrolliertes Verfahren verändert haben.

• Sicherheitsventile schützen vor Überdrucksituationen, die andernfalls zu Anlagenausfällen, Berstungen, Brandausbreitung oder Gefährdung des Personals führen könnten.
• Sie entlasten automatisch Überdruck, aber nur, wenn das Ventil stabil anheben und den erforderlichen Durchfluss unter den tatsächlichen Einlass- und Auslassbedingungen passieren kann.
• Die richtige Auswahl reduziert Ermüdung, Leckagen, wiederholte Abschaltungen und Schäden, die durch instabiles Öffnen oder eine zu kleine Öffnung verursacht werden.

Tipp: Betrachten Sie das Sicherheitsventil als Teil des gesamten Druckentlastungssystems. Ansprechdruck, zertifizierte Kapazität, Einlassdruckverlust, Gegendruck, Ableitungsführung, Inspektionsintervall und Wartungspraxis beeinflussen das Endergebnis des Schutzes.

Die STAMPED-Methode bei der Auswahl von Sicherheitsventilen verstehen

Was die STAMPED-Methode abdeckt

Die STAMPED-Methode bietet Ihnen eine nützliche Checkliste für die Auswahl von Sicherheitsventilen. Es hilft Ihnen, kommerzielle und technische Eingaben vor der Bestellung zu sammeln, ist aber keine Auslegungsmethode für Entlastungssysteme . Für Sicherheitsventile sollte STAMPED verwendet werden, um fehlende Eingaben zu vermeiden, während die eigentliche Entscheidung immer noch von folgenden Faktoren abhängt: dem maßgebenden Entlastungsfall, der maßgebenden Norm, dem Ansprechdruck, dem zulässigen Überdruck oder der zulässigen Ansammlung, der erforderlichen Entlastungskapazität, dem Einlassdruckverlust, dem Auslass-Gegendruck, dem Ventiltyp, dem Werkstoff der Innenteile, der Dichtheit des Sitzes und den Wartungserwartungen.

Auf diese Weise verwendet, reduziert STAMPED die Wahrscheinlichkeit, ein Ventil zu kaufen, das leicht zu bestellen, aber während der technischen Überprüfung, Inbetriebnahme oder Inspektion schwer zu rechtfertigen ist.

Warum eine strukturierte Methode kostspielige Fehler vermeidet

Eine strukturierte Methode hilft Ihnen, den häufigsten Fehler bei Sicherheitsventilen zu vermeiden: die Auswahl nach Düsengröße und Druckstufe, bevor die tatsächliche Abblaseaufgabe bestätigt wurde. Wenn Sie einen disziplinierten Überprüfungsprozess anwenden, können Sie:

• Überprüfen Sie das tatsächliche Entlastungsszenario, anstatt sich auf normale Betriebsdaten oder ein altes Datenblatt zu verlassen.
• Überprüfen Sie Temperatur, Anwendung, Medium, Druck, Anschlüsse und Lieferung zusammen, anstatt sie als separate Kaufartikel zu behandeln.
• Reduzieren Sie die Wahrscheinlichkeit von Korrosion, instabilem Hub, unzureichender Kapazität, falschem Sitzmaterial, falscher Codebasis und fehlender Dokumentation.
• Erstellen Sie einen dokumentierten Auswahlpfad, der Audits, Inspektionsplanung, Fehlerbehebung, Reparatur und zukünftige Anlagenänderungen unterstützen kann.

Tipp: Bei Sicherheitsventilen ist die richtige Reihenfolge: zuerst die Schutzgrundlage, dann der Ventiltyp, dann die Materialien, dann die Überprüfung der Einlass- und Auslassinstallation und zuletzt die Lieferung.

Ein praktisches Beispiel ist ein sauberer Druckluftbehälter. Die STAMPED-Daten mögen einfach erscheinen: Luft, moderate Temperatur, ASME-Behälter, bekannter MAWP, geflanschte Anschlüsse, kurze Lieferzeit. Aber wenn das Kompressoraggregat modifiziert wurde oder ein Absperrventil einen blockierten Abschnitt erzeugen kann, können der Entlastungsfall und die erforderliche Kapazität sich ändern. Die strukturierte Checkliste sollte diese Frage auslösen, bevor die Bestellung aufgegeben wird.

Schlüsselparameter für industrielle Anwendungen

Ansprechdruck und Überdruck

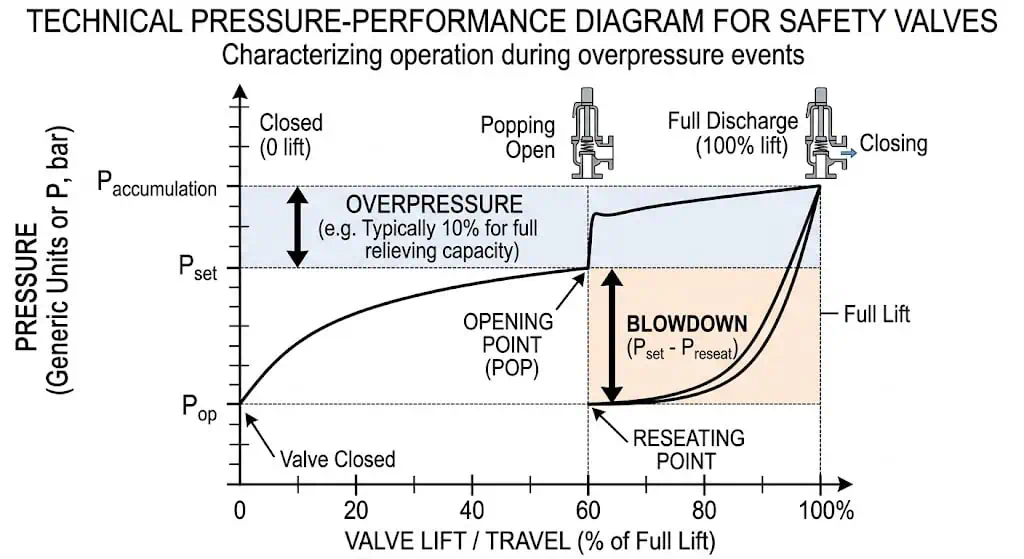

Der Ansprechdruck bestimmt, wann das Sicherheitsventil zu entlasten beginnt, ist aber nur ein Teil der Schutzbasis. Der Ansprechdruck muss gegen die Grenze der geschützten Ausrüstung und den maßgeblichen Code oder die Spezifikation des Betreibers ausgewählt werden. Bei vielen Druckbehälteranwendungen darf der Ansprechdruck den MAWP nicht überschreiten, es sei denn, der geltende Codefall oder die Installationsanordnung erlaubt eine definierte Ausnahme. Überdruck ist der Druckanstieg über den Ansprechdruck während eines Entlastungsereignisses. Anstauung ist der Druckanstieg über den MAWP der geschützten Ausrüstung während desselben Ereignisses. Blowdown ist die Druckdifferenz zwischen Öffnen und Schließen und beeinflusst, ob das Ventil sauber schließt oder nach dem Vorfall weiter entlastet, nachdem dieser vorbei ist.

Viele Käufer passen den Ansprechdruck an die Ausrüstungsbewertung an und gehen davon aus, dass die Aufgabe erledigt ist. In der Praxis kann das Ventil immer noch falsch sein, wenn die zertifizierte Entlastungskapazität und der tatsächliche Störfall nicht zusammen überprüft werden. Ansprechdruck, Überdruck, Anstauung und Blowdown muss zusammen betrachtet werden: Der Ansprechdruck beeinflusst, wann das Ventil zu entlasten beginnt, Überdruck oder Ansammlung definiert die zulässige Druckgrenze während des Ereignisses, und der Blowdown beeinflusst den Wiederverschließbereich und kann Produktverlust, Zyklierung und Leckage nach der Entlastung beeinflussen.

Temperatur- und Materialverträglichkeit

Sie müssen die Ventilmaterialien an die Prozesstemperatur, den Druck, das Medium, den Korrosionsmechanismus und die Exposition des Ventilsitzes anpassen. Die falsche Materialauswahl des Sicherheitsventils kann zu Korrosion, Sitzleckage, Federentspannung, Faltenbalgrissbildung, Degradation von Weichdichtungen, Kleben des Führungsstifts oder katastrophalem Funktionsverlust führen. Bei Sicherheitsventilen sollte die Materialprüfung das Gehäuse, das Oberteil, die Düse, den Kegel, die Führung, die Spindel, die Federumgebung, den Faltenbalg (falls vorhanden), Dichtungen und Weichdichtungselemente umfassen. Die Prüfung nur des Gehäusegussteils reicht nicht aus.

Ein häufiger Ausfall im Feld beginnt intern, nicht extern. Das Ventilgehäuse kann immer noch akzeptabel aussehen, während die Düse, der Kegel oder die Führung bereits Korrosions- oder Ablagerungsschäden erlitten hat. Das Symptom ist normalerweise Sitzleckage, Klemmen oder schlechtes Wiederverschließen. Die Prävention besteht darin, die benetzten Teile und die Federumgebung anhand des tatsächlichen Mediums zu überprüfen, einschließlich Chloride, Säurekondensate, saure Komponenten, Feststoffe, polymerisierende Materialien oder Reinigungschemikalien.

Gegendruck und Durchflussrate

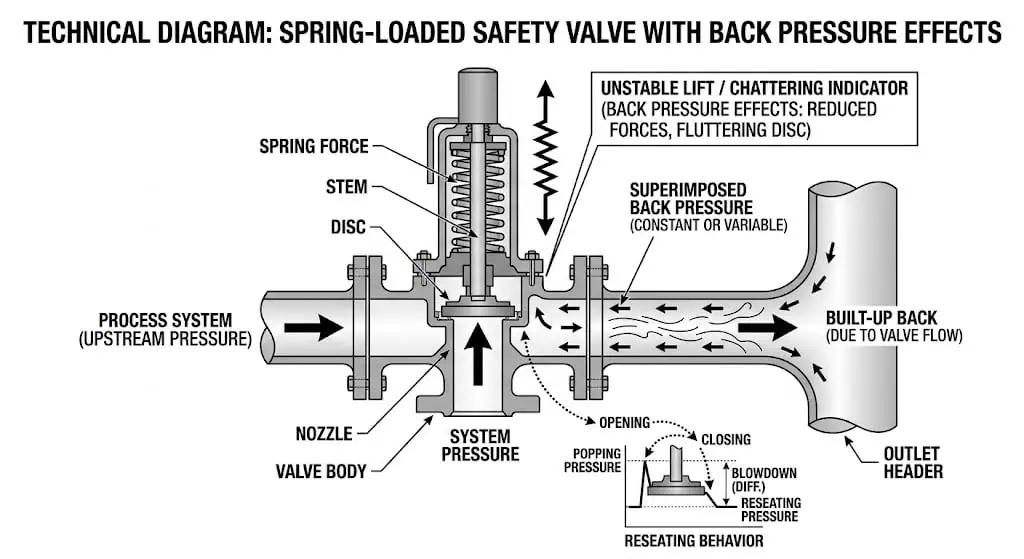

Gegendruck beeinflusst die Ventilstabilität, die effektive Abblasekapazität, das Hubverhalten und die Wiederverschließleistung. Lange Abblaseleitungen, Schalldämpfer, Bögen, gemeinsame Auslassverteiler, Fackelverteiler, Flüssigkeitsdichtungen und hoher Widerstand im Auslasssystem können das Verhalten eines Sicherheitsventils nach dem Öffnen verändern. Sie müssen beides überprüfen überlagerter Gegendruck und aufgebauter Gegendruck. Überlagerter Gegendruck liegt am Ventilauslass an, bevor es sich öffnet. Aufgebauter Gegendruck entwickelt sich, wenn der Durchfluss durch das Abblasesystem fließt. Beides kann die Leistung verändern, aber aufgebauter Gegendruck wird oft zu spät erkannt, da er vom tatsächlichen Durchfluss während des Ereignisses abhängt.

Hier beginnen viele Serviceprobleme. Ein Ventil kann den Prüfstandstest bestehen, aber im Betrieb flattern, weil das tatsächliche Abblasesystem mehr Auslasswiderstand aufweist als erwartet. In einem gängigen Raffinerieszenario wird ein gemeinsamer Abblase-Header nach der Inbetriebnahme modifiziert, aber das vorhandene federbelastete Ventil bleibt unverändert. Der Prozessdruck hat sich nicht geändert, aber das Ventil wird instabil, weil der aufgebaute Gegendruck über die ursprüngliche Auslegungsgrundlage hinaus gestiegen ist. Die Korrekturmaßnahme besteht nicht einfach darin, die Feder zu ersetzen; das Auslasssystem, die Header-Hydraulik, der Ventiltyp und möglicherweise ein kompensierter Faltenbalg oder ein pilotgesteuertes Design müssen gemeinsam überprüft werden.

• Überlagerter Gegendruck liegt am Auslass an, bevor sich das Ventil öffnet, und kann konstant oder variabel sein.
• Aufgebauter Gegendruck entwickelt sich, nachdem der abgeleitete Durchfluss in das Abblasesystem eintritt und steigt mit dem Durchfluss und dem Auslasswiderstand.
• Der Auslasssystemwiderstand kann den stabilen Hub reduzieren, die Kapazität beeinflussen, das Abblasverhalten ändern und das Risiko von Nachleckagen erhöhen.
• Der Einlassdruckverlust kann ebenfalls zu Instabilität führen, da der Druck am Ventileinlass nach dem Hub schnell abfallen kann, was zu Zyklen oder Flattern des Ventils führt.

Gegendruck “beeinflusst nicht nur die Rohrleitung”. Er wirkt sich direkt auf die Stabilität und die tatsächliche Schutzleistung des Ventils aus. Dies ist ein typischer Bereich der Ingenieurerfahrung, und die tatsächlich akzeptable Grenze hängt vom Ventildesign, Medium, Ansprechdruck, Herstellerdaten, Abblasesystem und dem anwendbaren Standard ab.

Medientyp und Gefahrenklassifizierung

Sie müssen das Medium, das Phasenverhalten und die Gefahrenklassifizierung identifizieren, bevor Sie ein Sicherheitsventil auswählen. Die Art des Fluids oder Gases, Toxizität, Entflammbarkeit, Korrosivität, Fouling-Neigung, Feststoffgehalt, Viskosität, Feuchtigkeit und Verdampfungsverhalten beeinflussen die Auswahl. Auch die Terminologie ist wichtig. Sicherheitsventil, Druckentlastungsventil, Sicherheits-Druckentlastungsventil und PSV-Terminologie Abhängig vom Service und dem Standardkontext: Ein Sicherheitsventil wird üblicherweise mit kompressiblen Fluiden wie Gas oder Dampf und schnellem Öffnen assoziiert, ein Druckentlastungsventil eher mit inkompressiblen Flüssigkeiten und einem proportionaleren Öffnen, ein Sicherheits-Druckentlastungsventil kann dort eingesetzt werden, wo das Gerät je nach Auslegung und Zertifizierung für Gas, Dampf, Dämpfe oder Flüssigkeiten geeignet ist, und PSV wird oft als allgemeiner Betriebsbegriff für den Überdruckschutz in Öl-, Gas- und petrochemischen Systemen verwendet.

• Bedarf an Überdruckschutz und das glaubwürdige Überdruckszenario
• Aggregatzustand, einschließlich Gas, Dampf, Dämpfe, Flüssigkeit, blitzende Flüssigkeit oder Zweiphasenströmung
• Toxizität, Entflammbarkeit, Sauergasbetrieb, Korrosionsrisiko und erforderliche Ableitungsführung
• Wahrscheinlichkeit von Ablagerungen, Verstopfungen, Vereisung, Polymerisation oder instabilem Pilotbetrieb
• Häufigkeit von Druckzyklen, Störungsbelastung und Betriebsdruckmarge unterhalb des Ansprechdrucks

Ein typischer Fehler ist die Verwendung eines pilotgesteuerten Sicherheitsventils in schmutzigen oder Ablagerungen bildenden Diensten, weil das Datenblatt eine dichte Abdichtung nahe dem Ansprechdruck verspricht. Das Problem tritt später auf: Ablagerungen oder Verunreinigungen beeinträchtigen die Pilotleitung, den Filter oder den ErfassungsPfad und verursachen verzögerte Reaktion, instabile Regelung oder Versagen beim Wiederverschließen. Die Vorbeugung besteht darin, die Sauberkeit des Dienstes, die Filtration, den Wartungszugang, die Pilot-Erfassungsanordnung und die Herstellergrenzen zu bestätigen, bevor der Ventiltyp ausgewählt wird.

Erforderliche Kapazität und Auslegung

Sie müssen das Ventil für die erforderliche Abblasekapazität auslegen und nicht nur die Anschlussgröße anpassen. Die erforderliche Kapazität ist der Durchfluss, den das Ventil während des maßgebenden Überdruckereignisses abführen muss. Die zertifizierte Abblasekapazität ist die Kapazität, die für das Ventil unter der geltenden Zertifizierungsgrundlage ermittelt wurde. Die Drosselöffnungsfläche beeinflusst den Nennfluss. Die Anschlussgröße beeinflusst die Installation. Diese sind miteinander verbunden, aber nicht austauschbar.

Dies ist einer der häufigsten technischen Fehler in realen Projekten. Ein Ventil mit der richtigen Einlassgröße, Auslassgröße und Druckklasse kann die Schutzaufgabe immer noch nicht erfüllen, wenn seine Drosselöffnungsfläche und zertifizierte Abblasekapazität nicht ausreichend sind. Zum Beispiel kann ein Behälter eine 2-Zoll-Düse und ein altes 2 x 3-Ventil haben, aber ein neuer Brandfall oder ein blockierter Auslassfall kann eine größere zertifizierte Kapazität erfordern. Die richtige Vorgehensweise ist, die erforderliche Abblaseleistung zu berechnen, eine Drosselöffnung und zertifizierte Kapazität auszuwählen, die diese erfüllt, und dann den Einlassdruckverlust und den Auslassgegendruck zu überprüfen.

Tipp: Bei Sicherheitsventilen ist die Anschlussgröße ein Installationsdetail. Die zertifizierte Entlastungskapazität ist eine Schutzanforderung.

Arten von Sicherheitsventilen und Hochdruck-Entlastungsventilen

Sie müssen die Haupttypen von Sicherheitsventilen verstehen, um das richtige auszuwählen druckentlastende Vorrichtung für Ihre Anwendung. Jedes Design erfüllt einen spezifischen Zweck und passt zu unterschiedlichen Betriebsbedingungen, Fluidzuständen, Betriebsmargen, Gegendruckgrenzen und Wartungserwartungen. Die wichtigste technische Entscheidung ist nicht “welches Ventil ist besser”, sondern welches Design stabil, zertifiziert, wartungsfreundlich und mit dem tatsächlichen Prozess kompatibel bleibt.

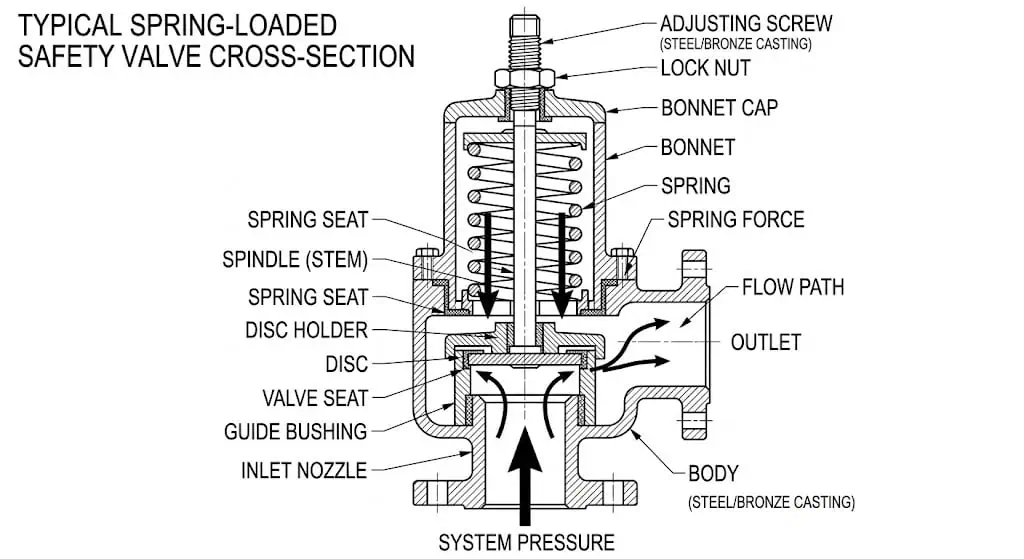

Federbelastete Sicherheitsventile

Federbelastete Sicherheitsventile verwenden eine Feder, um das Ventil geschlossen zu halten, bis der Systemdruck den eingestellten Punkt erreicht. Wenn der Druck steigt, wird die Schließkraft überwunden und das Ventil öffnet sich, um überschüssigen Druck abzulassen. Diese Ventile werden häufig in Dampf-, Luft-, Gas- und allgemeinen Prozesssystemen eingesetzt, da sie mechanisch direkt, dem Wartungspersonal vertraut und in vielen Materialien und Druckklassen erhältlich sind.

• Schnelles Öffnen und Schließen für viele Anwendungen mit kompressiblen Fluiden.
• Breiter Einsatz in Kesseln, Druckluftsystemen, Druckbehältern und allgemeinen Prozessanwendungen.
• Einfache Konstruktion und breite Vertrautheit mit der Wartung.
• Können empfindlich auf übermäßigen Einlassdruckverlust, hohen aufgebauten Gegendruck, Vibrationen und schlechte Abflussleitungen reagieren.

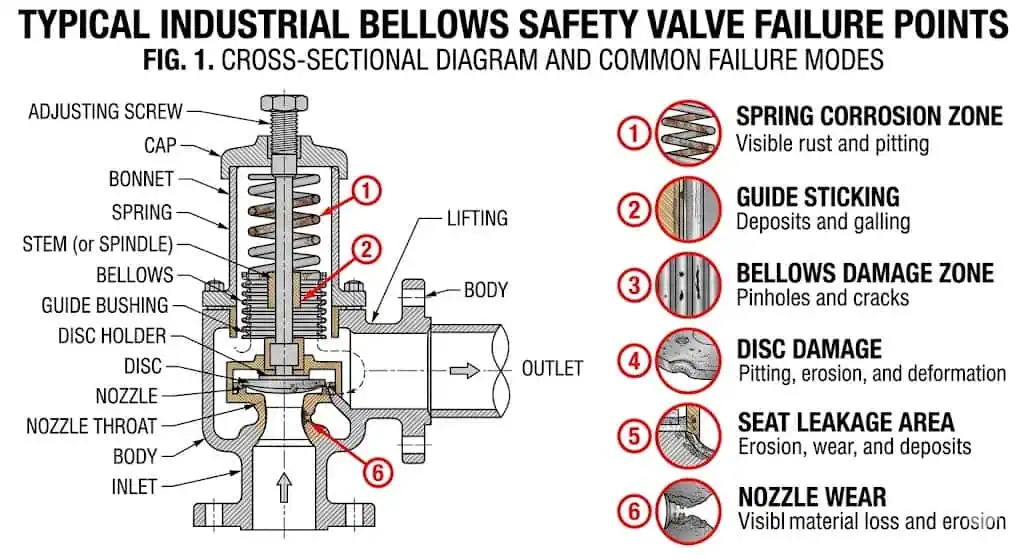

Sie sind nicht immun gegen Serviceprobleme. Ein häufiges Ausfallmuster ist das Flattern, das durch übermäßigen Einlassverlust oder Gegendruck am Auslass verursacht wird. Der Betreiber vermutet möglicherweise eine schwache Feder, aber die Ursache ist oft ein langer Einlasszweig, unterdimensionierte Einlassleitungen, mehrere Bögen, eine verengte Auslassleitung oder eine Flammkopfbedingung, die nicht Teil der ursprünglichen Auslegungsgrundlage war. Die Korrektur der Rohrleitung oder die Auswahl eines kompensierten Designs kann wirksamer sein als wiederholte Anpassungen der Feder.

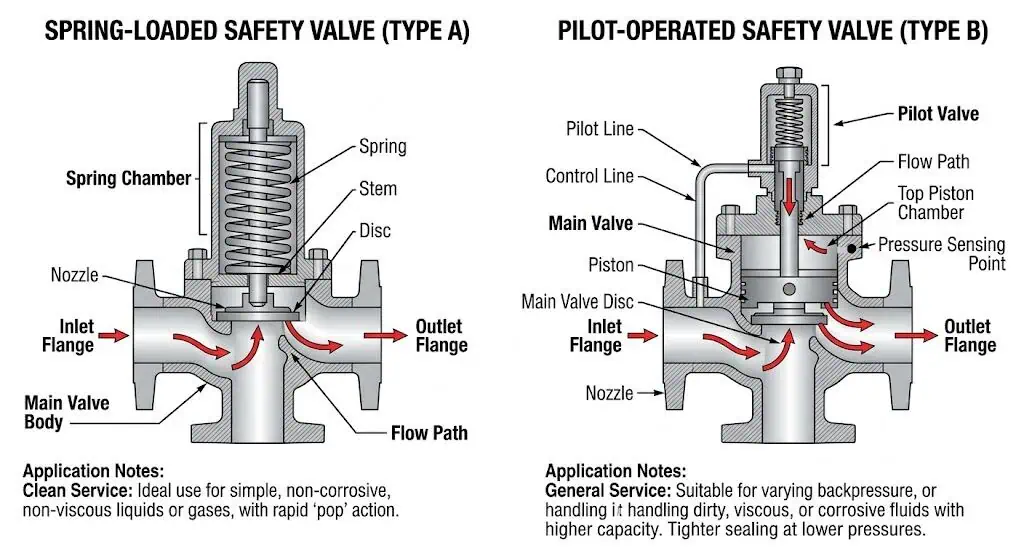

Pilotgesteuerte Sicherheitsventile

Pilotgesteuerte Sicherheitsventile steuert das Hauptventil über einen Pilotmechanismus unter Verwendung des Systemdrucks. Dieses Design kann eine dichte Abdichtung bieten und sich in ausgewählten Hochdruckanwendungen oder Diensten, bei denen der Betriebsdruck nahe am Ansprechdruck liegt, gut bewähren. Der Steuerkreis, die Messleitung, der Filter und kleine Durchgänge sind jedoch Teil der Sicherheitsfunktion, daher sind Sauberkeit im Betrieb und Disziplin bei der Wartung entscheidend.

• Nützlich, wenn der Betriebsdruck nahe am Ansprechdruck liegt und die Dichtheit der Sitzfläche wichtig ist.
• Oft in Betracht gezogen für Hochdruckgas, große Kapazitäten oder Anwendungen, bei denen eine konventionelle Federbelastung weniger praktikabel ist.
• Erfordert sorgfältige Prüfung von Ablagerungen, Hydratbildung, Vereisung, Wachs, Feststoffen, Korrosionsprodukten und Zugang zur Pilotwartung.

Ein häufiger Fehler ist die Anwendung eines pilotgesteuerten Sicherheitsventils in schmutzigen oder ablagerungsbildenden Diensten, ohne zu erkennen, dass die Pilotleitung zum Zuverlässigkeitsproblem werden kann. Das Ventil mag auf dem Papier wegen seines Dichtungsverhaltens attraktiv erscheinen, aber Kontamination kann die Stabilität des Piloten verringern und zu unvorhersehbarem Verhalten im Feld führen. Für pilotgesteuerte Designs ist ISO 4126-4 eine relevante Produktstandardrichtlinie, während Auslegung, Installation und behördliche Anforderungen separat geprüft werden müssen.

Vollhub- und Umschaltventildesigns

Vollhubventile öffnen bei ihrem Auslegungspunkt vollständig, um eine hohe Entlastungskapazität zu gewährleisten. Dies macht sie geeignet, wenn schnelles Öffnen und große Abblasekapazitäten erforderlich sind, insbesondere bei kompressiblen Fluiden. Umschalt- oder Wechselanordnungen können auch in einigen Systemen verwendet werden, um den Schutz aufrechtzuerhalten, während ein Ventil zur Wartung isoliert werden kann. Dies muss jedoch immer im Rahmen der Schutzphilosophie der Anlage und der geltenden Code-Anforderungen geprüft werden.

• Vollhubventile eignen sich für Abblaseaufgaben mit hohem Durchfluss, bei denen ein entscheidendes Öffnungsverhalten erforderlich ist.
• Umschaltanordnungen müssen sicherstellen, dass die geschützte Ausrüstung niemals ohne ausreichenden Überdruckschutz bleibt.
• Isolations-, Siegel-, Offenhalt-, Verriegelungs- und Umschaltlogik sollten durch Betriebsverfahren und Inspektionsregeln gesteuert werden.

Hinweis: Wenn kontinuierlicher Schutz während der Wartung erforderlich ist, sollte die Isolations- und Umschaltanordnung als Teil des gesamten Entlastungssystemdesigns überprüft werden, nicht nur als Ventilmerkmal.

Hochdruck-Sicherheitsventilanwendungen

Sie benötigen Hochdruck-Druckentlastungsventildesigns für Systeme, die unter extremem Druck und mit hohen Konsequenzen betrieben werden. Diese Ventile schützen kritische Anlagen in der Öl- und Gas-, Chemie-, Wasserstoff-, Druckgas-, Reaktor- und Energiebranche. Die Auswahl muss über die reine Druckstufe hinausgehen. Hochdruckanwendungen erhöhen die Bedeutung von Ventil-Trim-Festigkeit, Sitzbelastung, Leckagekontrolle, Reaktionskraft des Abblaseimpulses, Vibrationen, Verhalten bei Gegendruck und sicherer Wartungsisolation.

• Verwenden Sie Hochdruck-Sicherheitsventile in Rohrleitungen, Reaktoren, Behältern und Lagertanks erst, nachdem der tatsächliche Abblasefall definiert wurde.
• Bestätigen Sie, dass Druckstufe, Temperaturklasse, Düsenauslegung, zertifizierte Kapazität und Materialkonfiguration der maßgeblichen Beanspruchung entsprechen.
• Wählen Sie Modelle basierend auf Medium, Austrittsbedingungen, Wartungszugang, Prüfanforderungen und Dokumentationserwartungen, nicht nur auf der maximalen Druckzahl.

Tipp: Vergewissern Sie sich immer, dass Ihr Hochdruck-Sicherheitsventil dem Prozessmedium, dem Abblasesystem und der Gefahrenklassifizierung entspricht, nicht nur dem Druckwert im Datenblatt.

Materialauswahl für Sicherheitsventile

Korrosions- und chemische Beständigkeit

Sie müssen Materialien wählen, die Korrosion und chemischen Angriffen widerstehen, um Dichtheit des Sitzes, stabilen Hub und reparierbaren Ventilzustand zu erhalten. Wenn das Material falsch ist, kann das Ventil frühzeitig ausfallen oder häufige Wartung erfordern, auch wenn Druck- und Temperaturwerte akzeptabel erscheinen. Die richtige Auswahl hängt vom Medium, dem Korrosionsmechanismus, der Temperatur, dem Sauerstoffgehalt, Chloriden, pH-Wert, sauren Bestandteilen, Ablagerungen, Reinigungschemikalien und davon ab, ob die Korrosion Körper, Garnitur, Faltenbalg oder Federkammer betrifft.

• Monel wird oft für ausgewählte chloridreiche, Flusssäure- und marinebezogene Umgebungen in Betracht gezogen, aber die Kompatibilität muss gegen die genaue Chemie geprüft werden.
• Hastelloy und andere Nickellegierungen werden in stark sauren und hochaggressiven chemischen Anwendungen eingesetzt, wo Standard-Edelstahl nicht ausreicht.
• Inconel und verwandte Hochnickellegierungen behalten ihre Festigkeit bei hoher Hitze und wiederholten thermischen Zyklen, aber Sitz- und Dichtungsmaterialien müssen dennoch überprüft werden.
• 904L kann geeignet sein, wo Standard-Edelstahlsorten für aggressive Medien nicht ausreichen, insbesondere für ausgewählte Säure- und chloridhaltige Anwendungen.
• 254SMO und Super-Austenitische Edelstähle werden oft für schwierige Chloridumgebungen ausgewählt, bei denen die Lochfraßbeständigkeit wichtig ist.
• Titan kann in ausgewählten chloridhaltigen und meerwasserbezogenen Anwendungen gut funktionieren, ist aber nicht universell für jede Säure oder jede reduzierende Umgebung geeignet.

Ein häufiger Ausfall im Feld tritt nach Monaten scheinbar normalen Betriebs auf. Das Gehäuse sieht noch akzeptabel aus, aber die Inspektion zeigt Schäden an Düse, Scheibe oder Führung, da der interne Trim Chloride, saures Kondensat, feuchtes Sauergas oder Ablagerungen aufnahm, die bei der Auswahl unterschätzt wurden. Das Betriebssymptom ist normalerweise Leckage, Klemmen oder unregelmäßiges Wiederverschließen. Die Vorbeugung besteht darin, die Umgebung des nassen Trims und der Feder zu überprüfen, kompatible Materialien im Datenblatt zu fordern und zu bestätigen, ob Sauergasbetrieb eine NACE MR0175 / ISO 15156-Prüfung erfordert.

Tipp: Die Auswahl des richtigen Materials sollte Wartung reduzieren und die Lebensdauer des Ventils verlängern, aber nur, wenn Sie den nassen Trim, den Faltenbalg, die Federumgebung und die Dichtungsteile überprüfen, nicht nur den Gehäuseguss.

Temperatur- und Druckbeständigkeit

Sie müssen die Materialeigenschaften an die kombinierten Anforderungen von Temperatur, Druck, Medium und Zyklen des Systems anpassen. Ein Material, das unter moderaten Bedingungen funktioniert, kann Festigkeit, Dichtungszuverlässigkeit, Korrosionsbeständigkeit oder Federstabilität bei Hochtemperatur- oder Hochdruckbetrieb verlieren. Die Temperatur beeinflusst auch Weichdichtungen, O-Ringe, Dichtungen, Faltenbalgermüdung, das Oberteil-Design und ob ein offenes oder geschlossenes Oberteil akzeptabel ist.

Hinweis: Temperatur und Druck immer zusammen prüfen. Ein Material, das Druck standhält, kann nach wiederholten thermischen Zyklen, Korrosionsbelastung oder hoher Sitzbelastung bei hohen Temperaturen dennoch schlecht abschneiden.

Materialauswahl für Hochdruck-Sicherheitsventile

Für Hochdruck-Sicherheitsventile müssen Materialien mit ausreichender mechanischer Festigkeit, Korrosionsbeständigkeit und Dichtungsstabilität ausgewählt werden. Diese Ventile sind hohen Sitzbelastungen, hohen Ausstoßreaktionen, starker akustischer Energie und anspruchsvollerer Wartungssicherheit ausgesetzt. Hoher Druck verstärkt auch die Folgen von Fressen, Führungsbeschädigungen, Extrusion von Weichdichtungen, Faltenbalgbeschädigungen und kleinen Leckpfaden.

1. Mechanische Eigenschaften wie Festigkeit, Duktilität, Härtegradkontrolle und Fressbeständigkeit helfen, Ausfälle unter hoher Last zu verhindern.
2. Betriebsbedingungen, einschließlich extremer Temperaturen, Druckzyklen und wiederholter Störfälle, beeinflussen die langfristige Lebensdauer des Ventils.
3. Korrosionsbeständigkeit bleibt entscheidend, wenn das Ventil reaktive, feuchte, saure, chloridhaltige oder kontaminierte Fluide handhabt.
4. Die Sitzkonfiguration muss den Erwartungen an Dichtheit, Temperatur, Sauberkeit und Prüfanforderungen entsprechen.

Die Auswahl der richtigen Materialien verlängert die Lebensdauer und reduziert den Wartungsaufwand. In extremen Fällen kann ein Material-Upgrade im Einkauf teuer erscheinen, aber günstiger sein als wiederholte Stillstände, Leckageuntersuchungen, Austausch von Einsätzen oder Nichtbestehen der Wiederzulassung.

Häufige Auswahlfehler vermeiden

Unterschätzung von Prozessparametern

Sie riskieren Systemausfälle, wenn Sie Prozessparameter bei der Ventilauswahl unterschätzen. Sammeln Sie immer genaue Daten zu Druck, Temperatur, Fluidzustand, Molekulargewicht oder Dichte, Kompressibilität, Viskosität, Gegendruck, Entlastungstemperatur, Phasenwechsel und Medien-Eigenschaften. Falsche oder unvollständige Informationen führen zur Auswahl eines Ventils, das die tatsächlichen Entlastungsbedingungen nicht bewältigen kann. Dieser Fehler kann zu unzureichender Kapazität, instabilem Hub, Leckage, Anlagenschäden oder unsicherem Betrieb führen.

Ein klassisches Beispiel ist ein Ventil, das anhand normaler Betriebsdaten und nicht anhand des maßgeblichen Störfalls ausgewählt wurde. Der Ansprechdruck mag korrekt sein, aber die zertifizierte Entlastungskapazität ist für das tatsächliche Überdruckszenario zu gering. Die Prävention besteht darin, nach dem Entlastungsfall zu fragen, nicht nur nach Betriebsdrücken und -temperaturen. Für Dampf-, Gas-, Flüssigkeits- und Zweiphasen-Service können die Auslegungsdaten und Korrekturfaktoren erheblich abweichen, daher sollte das Datenblatt den Fluidzustand während der Entlastung klar angeben, nicht nur den normalen Prozesszustand.

Berücksichtigung von Gegendruckeffekten

Die Nichtberücksichtigung von Gegendruckeffekten kann zu ernsthaften Sicherheits- und Leistungsproblemen führen.
Sie müssen sowohl den überlagerten als auch den aufgebauten Gegendruck bei der Auswahl eines Ventils berücksichtigen. Wenn Sie diese Faktoren übersehen, können Sie Folgendes erleben:

• Ventilinstabilität, Flattern, Pulsieren oder Nichterreichen eines stabilen Hubs.
• Leistungsverschiebung durch Auslassdruck, der auf das Druckentlastungsgerät wirkt.
• Schlechtes Wiederverschließen oder wiederholtes Leckage nach dem Öffnen des Ventils.
• Unerwartete Belastung des Abblasesystems, einschließlich Rückstoßkraft, Lärm, Vibrationen oder Flüssigkeitsansammlungen.

Überprüfen Sie immer den Gegendruck, um einen zuverlässigen Betrieb und die Einhaltung von Vorschriften zu gewährleisten. Bei vielen Betriebsproblemen wird zuerst das Ventil selbst beschuldigt, aber die eigentliche Ursache liegt im Abblasesystem; die Installationsanleitung für Sicherheitsventile sollte vor der Änderung der Federeinstellungen überprüft werden. Eine praktische Vorgehensweise zur Fehlerbehebung besteht darin, das Verhalten im Prüfstand mit dem Verhalten im eingebauten Zustand zu vergleichen, den Einlassdruckverlust zu prüfen, den Druck im Auslasssammler während des Abblasens zu verifizieren, zu bestätigen, ob das Ventil konventionell, mit Faltenbalg oder pilotgesteuert ist, und dann zu prüfen, ob die ursprüngliche Auslegungsbasis noch mit dem tatsächlichen Anlagenlayout übereinstimmt.

Vernachlässigung von Wartungsanforderungen

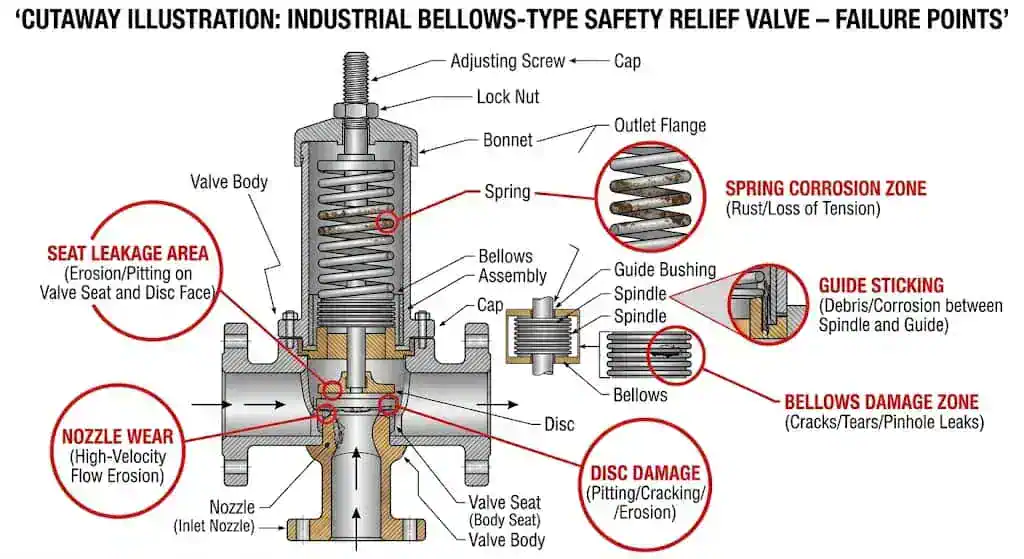

Die Vernachlässigung der Wartung führt zu Betriebsausfällen und Sicherheitsrisiken.
Sie müssen regelmäßige Inspektionen, Prüfungen, Reinigungen, Reparaturen, Neukalibrierungen und eine kontrollierte Wiederinbetriebnahme planen. Wenn Sie die Wartung vernachlässigen, können folgende Probleme auftreten:

• Ungeplante Ausfallzeiten und wiederholte Stillstände.
• Produktionsverzögerungen durch Leckagen, Ansprechen oder fehlgeschlagene Inspektion.
• Verstoß gegen Inspektions-, Betreiber-, Versicherungs- oder behördliche Anforderungen.
• Beschädigung kritischer Ausrüstung durch verzögerte oder instabile Druckentlastung.
• Erhöhtes Haftungsrisiko und schlechte Auditierbarkeit.
• Gefahr für Menschen und Umwelt, wenn gefährliche Abblasevorgänge oder Leckagen nicht kontrolliert werden.
• Höhere Lebenszykluskosten als erwartet durch wiederholte Dichtungsreparaturen, Federwechsel oder Notfallprüfungen.

Regelmäßige Wartung hilft, Verschleiß vor dem Versagen zu erkennen. Bestätigen Sie nach Reparatur oder Re-Zertifizierung, ob die geltenden Projekt- oder Jurisdiktionsanforderungen eine anerkannte Reparaturautorisierung, Überprüfung des Ansprechdrucks, Dichtheitsprüfung der Dichtung, Dokumentation und erneute Abdichtung erfordern. Ein häufiges Problem nach der Überholung ist, dass das Ventil gereinigt und wieder zusammengebaut, aber nicht richtig eingestellt und abgedichtet wird; das Ergebnis ist ein tatsächlicher Öffnungspunkt, der vom Datenblatt abweicht. Die Prävention ist eine kontrollierte Kalibrierung, dokumentierte Prüfergebnisse und eine manipulationssichere Versiegelung nach der Einstellung.

Nichteinhaltung von Standards

Die Nichteinhaltung von Normen birgt rechtliche, betriebliche und prüfungsbezogene Risiken.
Sie müssen sicherstellen, dass jedes Ventil den geltenden Vorschriften, Dokumentations-, Kapazitäts-, Typenschild-, Inspektions- und Prüfanforderungen entspricht. Nichteinhaltung kann zu Geldstrafen, Stillständen, Ablehnung bei der Inspektion, Versicherungsproblemen oder rechtlichen Schritten führen. Dokumentieren Sie immer die Grundlage für die Ventilauswahl und verifizieren Sie, dass das Ventil die für das Projekt erforderlichen Zertifizierungen und Prüfunterlagen trägt; verwenden Sie einen Leitfaden für Sicherheitsventilstandards wenn die Ausschreibung ASME, API, ISO, PED oder lokale Inspektionsvorschriften beinhaltet.

Normen und Vorschriften für Sicherheitsventile

ASME und API Anforderungen

Sie müssen die ASME- und API-Standards in den Teilen der Auswahl befolgen, wo sie tatsächlich gelten.
Diese Normen erfüllen nicht dieselbe Funktion. ASME BPVC Section VIII, Division 1 enthält Regeln für Druckbehälter, einschließlich Anforderungen an Konstruktion, Fertigung, Inspektion, Prüfung und Zertifizierung für Behälter über 15 psig. API 520 Teil I befasst sich mit der Auslegung und Auswahl von Druckentlastungseinrichtungen in Raffinerien und verwandten Anwendungen. API 520 Teil II befasst sich mit der Installation. API 521 befasst sich mit Druckentlastungs- und Druckentlastungssystemen. API 526 ist eine Spezifikation für den Kauf von geflanschten Stahl-Druckentlastungsventilen, einschließlich direkt federbelasteter und pilotgesteuerter Bauarten. API 527 befasst sich mit der Dichtheitsprüfung von metall- und weichdichtenden Druckentlastungsventilen.

Sie sollten immer bestätigen, welcher Standard gilt, bevor Sie die endgültige Auswahl treffen. Diese Entscheidung beeinflusst Terminologie, Ansprechdruck, Kapazitätsprüfung, Installationslogik, Dichtheitsprüfung, Dokumentation und die Akzeptanz der langfristigen Wartung. Für den Kesselbetrieb kann ASME Section I anstelle der Logik von Section VIII gelten. Mischen Sie daher Kesselsicherheitsventil-Annahmen nicht mit Druckbehälter-PSV-Annahmen ohne Code-Prüfung.

ISO und lokale Normen

Sie müssen auch ISO- und lokale Normen für die globale und regionale Konformität berücksichtigen.
ISO 4126-1 legt allgemeine Anforderungen an Sicherheitsventile unabhängig vom Medium fest, für das sie ausgelegt sind, und ist ein Produktstandard und kein vollständiger Anwendungs- oder Anlagenplanungsstandard. ISO 4126-4 behandelt pilotgesteuerte Sicherheitsventile. Lokale Vorschriften, Inspektionsbehörden, Kundenspezifikationen, Versicherungsanforderungen und Betreiberprogramme können je nach Installationsort der Ausrüstung parallel gelten.

Sie müssen prüfen, welche Standards Ihre Region, Ihr Kunde und Ihre Branche vor der Installation eines Ventils verlangen. Die Anpassung des Ventils an Druck und Temperatur reicht nicht aus, wenn die Projektgrundlage einen anderen Zertifizierungs-, Reparatur- oder Inspektionsrahmen verwendet.

Zertifizierung und Qualitätssicherung

Sie müssen sicherstellen, dass jedes Sicherheitsventil aussagekräftige Zertifizierungs- und Qualitätssicherungsanforderungen erfüllt.
Für Druckentlastungseinrichtungen ist die Qualitätssicherung mehr als eine allgemeine Qualitätsmanagement-Aussage. Sie sollte umfassen:

• Zertifizierte Entlastungsleistung, die an die ausgewählte Auslegungsbasis und das tatsächliche Entlastungsmedium gebunden ist.
• Aufzeichnungen über Prüfungen des Ansprechdrucks und Dichtheitsprüfungen des Sitzes unter Anwendung der geltenden Methode und Abnahmekriterien.
• Typenschilddaten, Materialrückverfolgbarkeit, Inspektionsaufzeichnungen und Endprüfberichte.
• Geplante Inspektion, Reinigung, Prüfstandsprüfung und systematische Überprüfung der Historie im Feld.
• Ordnungsgemäße Neukalibrierung, Druckprüfung, Versiegelung und Dokumentation nach Wartung oder Reparatur.
• Ein anerkannter Reparaturweg, wo erforderlich, wie z. B. von der National Board VR autorisierte Reparaturorganisationen.

Prüfungen und Zertifizierungen bestätigen, dass das Ventil im Notfall wie erwartet funktionieren kann. Qualitätsaufzeichnungen unterstützen auch zukünftige Audits, die Inspektionsplanung, die Fehlersuche bei Leckagen und die Abnahme von Reparaturen. Fragen Sie bei der Beschaffung vor dem Versand oder der Endinspektion nach dem Datenblatt, der zertifizierten Kapazitätsbasis, den Materialzertifikaten (falls erforderlich), dem Zertifikat für die Ansprechdruckprüfung, dem Zertifikat für die Sitzdichtheitsprüfung, der Zeichnung, der Anleitung und der geltenden Konformitätsdokumentation.

Sie erreichen einen sichereren und effizienteren Betrieb, wenn die Auswahl von Sicherheitsventilen auf der tatsächlichen Schutzbasis und nicht auf einem vereinfachten Katalogansatz basiert. Verwenden Sie eine strukturierte Methode wie STAMPED zur Unterstützung der Überprüfung, aber bestätigen Sie immer den Ansprechdruck, den zulässigen Überdruck, die zertifizierte Kapazität, den Ventiltyp, den Gegendruck, den Einlassdruckverlust, die Materialverträglichkeit, die Normenbasis, die Installationsgrenzen und den Wartungsweg gemeinsam. Überprüfen Sie für komplexe, Hochdruck-, korrosive, Dampf-, Sauergas-, giftige, brennbare oder gemeinsame Header-Szenarien den Fall mit Ingenieuren oder Lieferanten, die die Auslegung, Installation, Dokumentation und Reparaturerwartungen als ein System unterstützen können. Bei der Vorbereitung von Anfragedaten verwenden Sie ein Sicherheitsventil Angebotsanfrage Datenblatt damit Kapazität, Gegendruck, Material, Zertifizierung und Installationsdaten nicht fehlen.

Regelmäßige Schulungen, Inspektionen, Prüfdokumentationen und vorbeugende Wartung verbessern die Zuverlässigkeit von Sicherheitsventilen und die Anlagensicherheit weiter.

FAQ

Was ist der Hauptzweck eines Sicherheitsventils?

Ein Sicherheitsventil schützt Druckgeräte vor gefährlicher Überdruckbeanspruchung.
Es gibt automatisch überschüssigen Druck ab, sodass das geschützte System seine zulässige Druckgrenze während eines definierten Entlastungsereignisses nicht überschreitet. Das Ventil muss für den tatsächlichen Entlastungsfall, die zertifizierte Kapazität, das Medium, den Gegendruck und die geltende Normenbasis ausgewählt werden.

Wie bestimmt man den richtigen Ansprechdruck?

Der Ansprechdruck wird aus der maßgebenden Normenbasis und der Grenze der geschützten Anlage bestimmt.
In der Praxis sollte der Ansprechdruck zusammen mit dem MAWP oder der Auslegungsgrenze, dem zulässigen Überdruck oder der Ansammlung, der Betriebsmarge, dem Blowdown und dem maßgebenden Entlastungsszenario überprüft werden. Betrachten Sie den Ansprechdruck nicht als isolierte Kaufnummer.

Welche Faktoren beeinflussen die Materialauswahl für Sicherheitsventile?

Sie sollten das Medium, den Korrosionsmechanismus, die Temperatur, den Druck, die Exposition der inneren Innenteile und die Dichtungsanforderungen berücksichtigen.
Verwenden Sie diese Tabelle als Referenz:

Wie oft sollte ein Sicherheitsventil inspiziert werden?

Sicherheitsventile sollten in einem Intervall inspiziert werden, das der Schwere der Betriebsbedingungen, den Code-Grundlagen, dem Programm des Betreibers und der Anlagenhistorie entspricht.
Hochrisiko-, schmutzige, korrosive, saure, zyklische, Hochtemperatur- oder instabile Dienste erfordern in der Regel häufigere Inspektionen als saubere Versorgungsdienste. Das Intervall sollte durch behördliche Anforderungen, Betriebserfahrungen, Ausfallhistorien, Leckagedaten und Inspektionspraktiken festgelegt werden.

Kann ein Ventil für alle Anwendungen verwendet werden?

Nein, das Ventil muss entsprechend der tatsächlichen Prozessanforderung ausgewählt werden.
Unterschiedliche Anwendungen erfordern unterschiedliche Ventilterminologie, Materialien, Druckgrenzen, Trimmanordnungen, zertifizierte Kapazitäten, Gegendruckfähigkeit, Dichtheitserwartungen und Wartungswege. Ein Ventil, das im Dienst mit sauberem Gas funktioniert, kann im Dienst mit schmutziger Flüssigkeit, saurem Gas, nassem Dampf oder korrosiven Chemikalien instabil, unterdimensioniert oder anfällig für Korrosion sein.

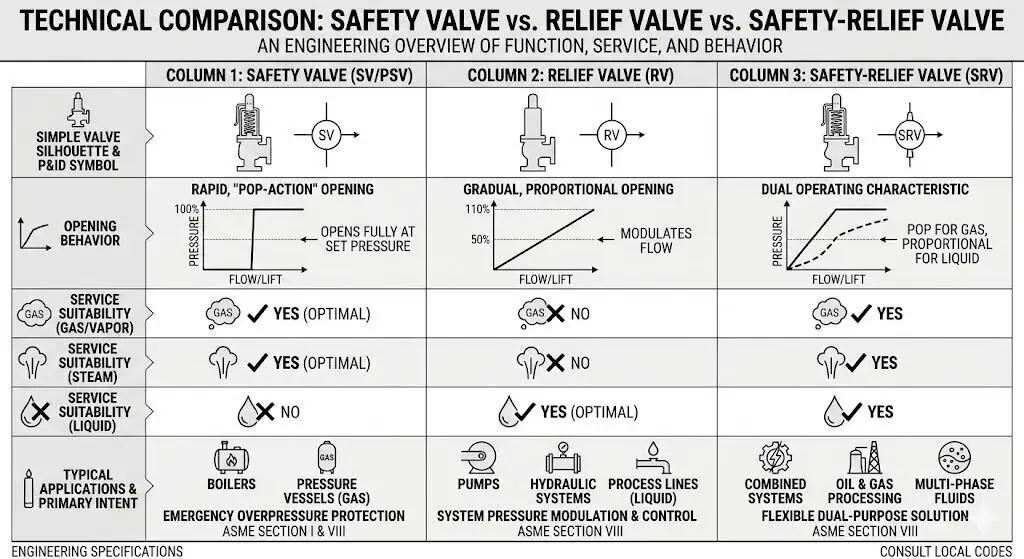

Was ist der Unterschied zwischen einem Sicherheitsventil, einem Druckentlastungsventil, einem Sicherheits-Druckentlastungsventil und einem PSV?

Die Begriffe überschneiden sich, sind aber nicht immer austauschbar.
Ein Sicherheitsventil wird üblicherweise mit schnellem Öffnen für kompressible Fluide wie Dampf oder Gas in Verbindung gebracht. Ein Druckentlastungsventil wird üblicherweise für Flüssigkeitsdienste und ein proportionaleres Öffnen in Verbindung gebracht. Ein Sicherheits-/Druckentlastungsventil kann je nach Auslegung für Gas, Dampf, Dampf oder Flüssigkeit zertifiziert sein. PSV ist ein gängiger Begriff in Prozessanlagen für Druck-Sicherheitsventil oder Druckentlastungseinrichtung. Befolgen Sie immer den geltenden Code, das Datenblatt und die Herstellerzertifizierung anstelle der Terminologie allein.

Warum ist die zertifizierte Abblasekapazität wichtiger als die Anschlussgröße?

Die Anschlussgröße gibt nur an, ob das Ventil installiert werden kann; die zertifizierte Entlastungskapazität gibt an, ob es die Ausrüstung schützen kann.
Ein Ventil kann zwar der Einlassdüse und der Flanschbewertung entsprechen, aber dennoch eine zu kleine Öffnung oder eine unzureichende zertifizierte Durchflussmenge für den maßgebenden Überdruckfall aufweisen. Vergleichen Sie immer die erforderliche Entlastungskapazität mit der zertifizierten Entlastungskapazität und prüfen Sie dann den Einlassverlust und den Auslass-Gegendruck.

Wie beeinflusst der Gegendruck die Leistung von Sicherheitsventilen?

Der Gegendruck kann die Öffnungsstabilität, den Hub, die effektive Kapazität und das Wiederabdichten beeinflussen.
Überlagerter Gegendruck besteht, bevor das Ventil öffnet, während sich der aufgebaute Gegendruck während der Entlastung entwickelt. Übermäßiger oder variabler Gegendruck kann zu Flattern, reduzierter Kapazität, schlechtem Blowdown-Verhalten und Leckagen nach dem Wiederabdichten führen. Konventionelle, gegen-druckkompensierte Faltenbalg- und pilotgesteuerte Auslegungen reagieren unterschiedlich, daher muss das Abgassystem mit dem ausgewählten Ventiltyp überprüft werden.

Warum leckt ein Sicherheitsventil nach der Installation?

Nach der Installation können Leckagen durch Sitzbeschädigung, Schmutz, unsachgemäße Handhabung, falschen Betriebsbereich, thermische Verformung, Rohrleitungsspannungen, Korrosion oder falsche Einstellung des Ansprechdrucks entstehen.
Vergleichen Sie zunächst die Prüfprotokolle mit den Installationsbedingungen. Überprüfen Sie dann die Einlasssauberkeit, die Auslasslasten, Vibrationen, den Betriebsdruck im Verhältnis zum Ansprechdruck, das Sitzmaterial und ob das Ventil nach der Wartung neu kalibriert und versiegelt wurde.
