Uma válvula de segurança com mola funciona equilibrando a força da mola contra a força de pressão do sistema protegido. Durante a operação normal, a mola empurra o disco contra a sede do bico e mantém a válvula fechada. À medida que a pressão de entrada aumenta, a força de pressão ascendente no disco aumenta. Quando essa força atinge a condição de pressão de ajuste definida...
Uma válvula de segurança com mola funciona equilibrando a força da mola contra a força de pressão do sistema protegido. Durante a operação normal, a mola empurra o disco contra a sede do bico e mantém a válvula fechada. À medida que a pressão de entrada aumenta, a força de pressão ascendente no disco aumenta. Quando essa força atinge a condição de pressão de ajuste definida, o disco começa a levantar, a válvula abre e o fluido em excesso é descarregado pela saída. A válvula não simplesmente “abre uma vez e fecha imediatamente”. Ela deve atingir elevação suficiente para aliviar o fluxo necessário, permanecer estável durante a descarga e reajustar-se após a pressão do sistema cair para a pressão de reajuste. Em instalações reais, esse comportamento pode ser afetado pela margem de pressão operacional, estanqueidade da sede, perda de pressão de entrada, contrapressão, limpeza do meio, temperatura, condição da mola, atrito do guia e arranjo da tubulação de descarga.
Resposta Rápida / Resumo de Engenharia: Uma válvula de segurança com mola usa a força da mola para manter o disco fechado até que a pressão de entrada atinja a pressão de ajuste. Quando a força da pressão de entrada supera a força da mola, a válvula abre, levanta e alivia o fluxo. Após a pressão do sistema cair abaixo da pressão de reajuste, a mola empurra o disco de volta para a sede. A operação correta depende da pressão de ajuste, capacidade de alívio necessária, capacidade certificada, sobrepressão, blowdown, estanqueidade da sede, contrapressão, perda de pressão de entrada, condição do material e instalação.
Precisa de ajuda para verificar a seleção de uma válvula de segurança com mola?
Envie-nos o seu equipamento protegido, MAWP, pressão operacional, pressão de ajuste, meio, capacidade de alívio necessária, temperatura de alívio, contrapressão, conexão de entrada e saída, requisito de material e requisitos de certificado para revisão de engenharia.
A válvula de segurança com mola é um dispositivo de alívio de pressão autoatuado que utiliza uma mola comprimida para manter o disco da válvula fechado. Quando a pressão de entrada atinge a pressão de ajuste, a válvula começa a abrir automaticamente. Nenhuma energia externa, atuador ou sinal de controle é necessário para a ação básica de abertura.
Válvulas de segurança com mola são amplamente utilizadas em vasos de pressão, sistemas de vapor, reservatórios de ar, compressores, skids de processo, sistemas de gás, sistemas térmicos e muitas aplicações gerais de pressão industrial. Elas são frequentemente escolhidas porque o projeto é direto, mecânico e mais fácil de inspecionar do que dispositivos de alívio de pressão mais complexos.
Em termos simples, uma válvula de segurança com mola protege equipamentos abrindo quando a pressão do sistema se torna muito alta e fechando novamente após a pressão retornar a um nível seguro. A mola fornece a força de fechamento. A pressão do processo fornece a força de abertura.
Esta definição simples é útil, mas não é suficiente para a seleção de engenharia. A válvula também deve ter capacidade de alívio suficiente, materiais corretos, estanqueidade de sede aceitável, comportamento de contrapressão aceitável e instalação adequada.
Válvulas de segurança com mola são comuns em serviços de vapor, ar, gás, água, processos químicos e vasos de pressão. Elas podem ser usadas onde o fluido é razoavelmente limpo, a condição de contrapressão é aceitável e a capacidade requerida pode ser atendida pelo projeto da válvula selecionada.
Para serviços com fluidos sujos, pegajosos, corrosivos, com alta contrapressão, bifásicos ou altamente variáveis, a seleção deve ser revisada com mais cuidado. Uma válvula convencional com mola ainda pode ser adequada em alguns casos, mas projetos balanceados por fole ou pilotados podem precisar ser considerados.
A terminologia pode variar por indústria e região. Alguns usuários dizem válvula de segurança, válvula de alívio de pressão, válvula de segurança e alívio, PSV ou PRV. O significado exato depende do serviço do fluido, comportamento de abertura, base de código e especificação do projeto.
Para aquisição, não confie apenas em abreviações. Um comprador deve confirmar o tipo de válvula, fluido de serviço, pressão de ajuste, capacidade requerida, base de certificação e norma aplicável antes da aprovação.
Para terminologia e lógica de seleção mais amplas, leia nosso Guia de seleção de válvulas de segurança.

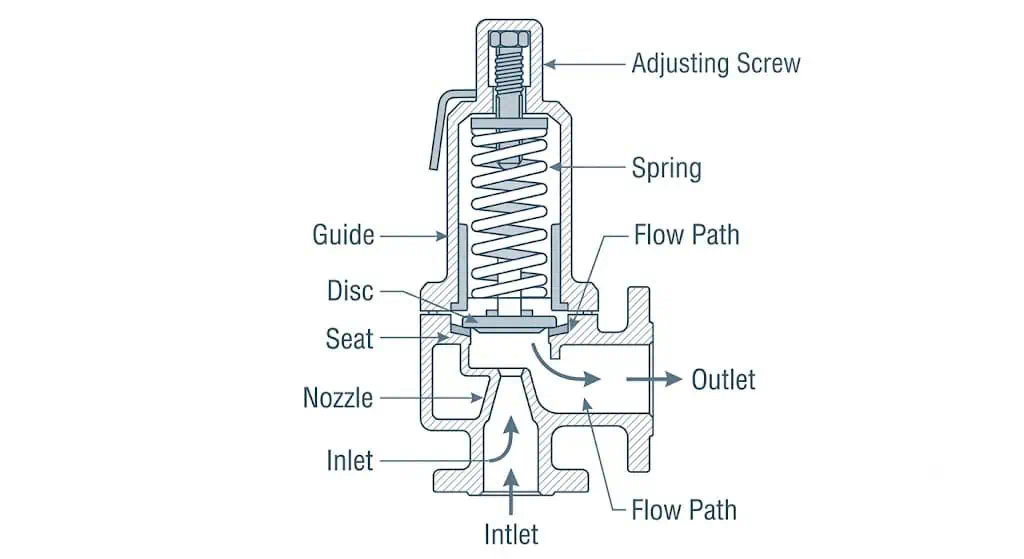

Entender as partes principais ajuda a explicar por que uma válvula de segurança com mola pode vazar, vibrar, falhar em atingir o curso total ou assentar incorretamente. A maioria dos problemas de campo não é causada por uma única peça. Eles geralmente vêm da interação entre os internos da válvula e as condições do sistema.
| Peça | Função Principal | O que pode dar errado |
|---|---|---|
| Mola | Fornece força de fechamento e suporta o ajuste da pressão de ajuste | Corrosão, relaxamento, faixa de mola incorreta ou ajuste inadequado |
| Disco | Afasta-se da sede para abrir o caminho do fluxo | Danos na sede, desalinhamento, travamento ou danos por vibração |
| Sede | Fornece superfície de vedação contra o disco | Vazamento por sujeira, corrosão, desgaste ou reparo inadequado |
| Bico | Define o caminho de fluxo de entrada e contribui para a capacidade | Erosão, corrosão, orifício incorreto ou borda de vedação danificada |
| Guia | Mantém o movimento do disco alinhado | Contaminação, corrosão, emperramento ou atrito causando baixa abertura/reassentamento |
| Castelo e tampa | Abriga e protege o conjunto da mola | Condição de corrosão, ventilação incorreta ou ajuste não autorizado |
| Parafuso de ajuste | Define a compressão da mola durante a calibração | Ajuste não autorizado pode alterar a pressão de ajuste |
| Alavanca de levantamento | Permite levantamento manual onde exigido pelo serviço ou norma | O uso inadequado pode danificar o assento ou causar descarga insegura |
A mola é selecionada e comprimida para fornecer a força de fechamento necessária. Uma mola não é uma peça universal. Ela deve corresponder à faixa de pressão, requisito de material e condição de temperatura.
O disco e o assento formam a interface de vedação. A estanqueidade do assento depende do acabamento superficial, alinhamento, força de carga, limpeza do meio, temperatura e qualidade do reparo. Uma pequena partícula ou ponto de corrosão pode causar vazamento antes que a válvula atinja a pressão de ajuste.
O bocal faz parte da fronteira de pressão e do caminho do fluxo. Sua área de garganta e geometria afetam a capacidade de alívio. É por isso que o tamanho da conexão por si só não pode confirmar a capacidade.
O guia ajuda o disco a se mover em um caminho estável. Sujeira, corrosão ou emperramento na área do guia podem causar travamento, oscilação, fechamento tardio ou mau reencontro.
O castelo e a tampa protegem a mola e o mecanismo de ajuste. O parafuso de ajuste não deve ser alterado casualmente em campo. Uma alavanca de levantamento pode ser necessária em alguns serviços, mas deve ser usada apenas de acordo com o procedimento adequado, pois o levantamento manual pode expor o pessoal ao risco de descarga e pode danificar o assento se mal utilizado.

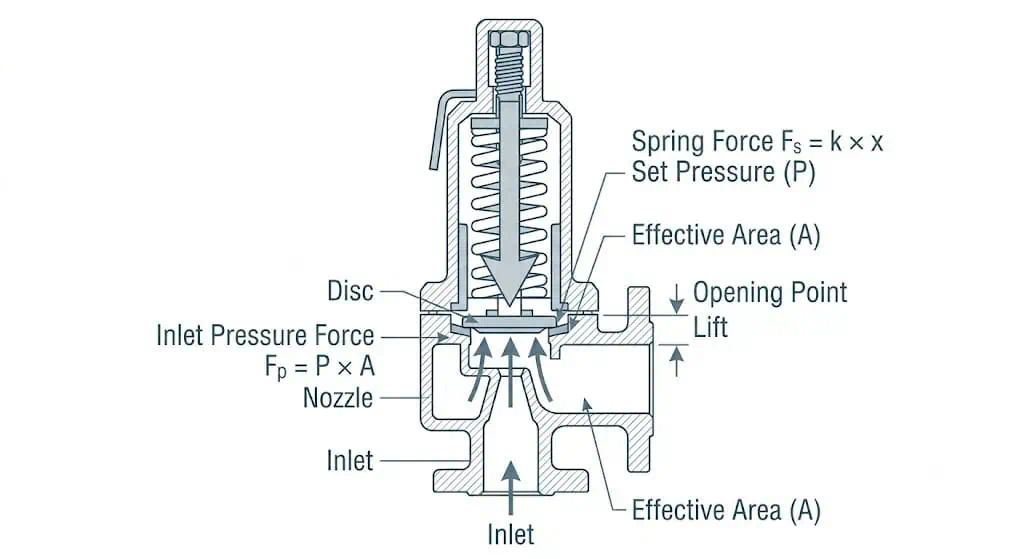

O princípio de funcionamento de uma válvula de segurança com mola é um balanço de forças. A mola empurra o disco para baixo. A pressão de entrada atua para cima sobre uma área efetiva. Quando a força de pressão ascendente se torna grande o suficiente para superar a força da mola e as forças de fechamento relacionadas, a válvula começa a abrir.
Relação de força simples:
Fm = k × x onde Fm é a força da mola, k é a rigidez da mola e x é a compressão da mola.
Fp = P × A onde Fp é a força de pressão, P é a pressão de entrada e A é a área de pressão efetiva atuando no disco.

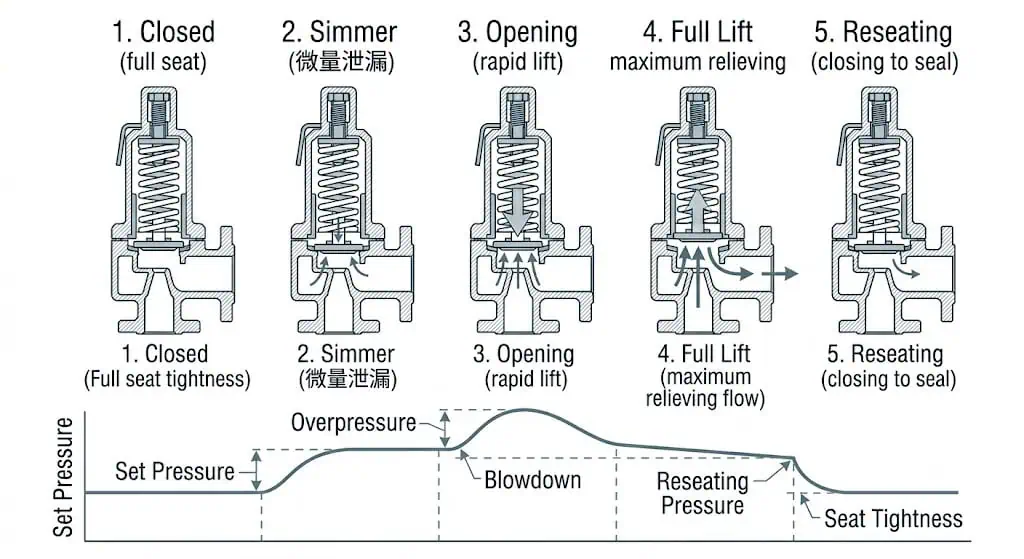

Quando a força de pressão ascendente atinge a condição de abertura calibrada, o disco começa a levantar. O comportamento real da válvula também depende da geometria do disco, do projeto do bocal, da câmara de turbilhonamento, do ajuste do anel de blowdown, da contrapressão, da perda de pressão de entrada e do projeto do fabricante.
Durante a operação normal, a pressão de entrada está abaixo da pressão de ajuste e a mola mantém o disco assentado. A válvula deve permanecer estanque para o serviço especificado. Se a pressão de operação estiver muito próxima da pressão de ajuste, pequenas flutuações de pressão podem causar borbulhamento (simmering), vazamento ou movimento repetido.
À medida que a pressão se aproxima da pressão de ajuste, a força ascendente no disco aumenta. A válvula pode começar a borbulhar (simmering) ou dar aviso antes da abertura total, dependendo do projeto da válvula e da condição de serviço. É por isso que a estanqueidade do assento e a margem de pressão de operação são importantes na operação diária.
Na pressão de ajuste, a válvula começa a abrir sob condições de teste especificadas. Para muitas válvulas de segurança com mola, um aumento adicional de pressão acima da pressão de ajuste é necessário para desenvolver o levantamento e atingir a capacidade nominal de alívio. O ponto de abertura e a condição de capacidade total não devem ser tratados como a mesma coisa.
Após o disco levantar, o fluxo passa pelo bico, corpo e saída. A válvula deve aliviar fluxo suficiente para controlar o aumento de pressão no equipamento protegido. A tubulação de saída e a contrapressão podem afetar esta fase, alterando a condição a jusante e a estabilidade da válvula.
Após o evento de alívio ser controlado, a pressão do sistema cai. A válvula geralmente não reassenta exatamente na pressão de ajuste. Ela fecha na pressão de reassentamento, que é menor que a pressão de ajuste. A diferença entre a pressão de ajuste e a pressão de reassentamento é o blowdown.
Os termos de pressão são frequentemente confundidos em discussões de campo. Uma válvula de segurança com mola pode estar corretamente ajustada, mas ainda assim falhar em proteger o sistema se a capacidade, contrapressão, perda de pressão de entrada ou condição de instalação estiverem incorretas.
| Termo | Significado Prático | Por que Importa |
|---|---|---|
| Pressão de operação | Pressão normal do sistema durante a operação | Deve permanecer suficientemente abaixo da pressão de ajuste para estanqueidade estável |
| Pressão de ajuste | Pressão na qual a válvula começa a abrir sob condições de teste especificadas | Define o ponto de abertura, não a prova de capacidade total |
| Sobrepressão | Aumento de pressão acima da pressão de ajuste durante o alívio | Ajuda a válvula a atingir a elevação nominal e a condição de capacidade |
| Pressão de alívio | Condição de pressão usada para avaliação de capacidade | Usado ao verificar a capacidade certificada ou documentada |
| Blowdown | Diferença entre a pressão de ajuste e a pressão de fechamento | Determina o quanto a pressão deve cair antes que a válvula feche |
| Pressão de fechamento | Pressão na qual a válvula fecha após o alívio | Afeta o fechamento estável e o vazamento pós-alívio |
| Estanqueidade da sede | Desempenho de vazamento da sede da válvula fechada | Afeta diretamente o vazamento em operação normal, perda de produto e manutenção |
A pressão de ajuste indica quando a válvula começa a abrir. Ela não prova que a válvula tem capacidade de alívio certificada suficiente. Uma válvula pode abrir na pressão de ajuste correta, mas ainda ser pequena demais para a carga de alívio necessária.
Uma válvula de segurança com mola geralmente precisa de um aumento de pressão acima da pressão de ajuste para atingir a abertura nominal. Se a sobrepressão disponível não for consistente com a base de dimensionamento, a válvula pode não aliviar a capacidade esperada.
A abertura de fechamento define a queda de pressão necessária antes que a válvula feche. Se a abertura de fechamento for muito estreita para a dinâmica do sistema, a válvula pode ciclar. Se a abertura de fechamento for muito ampla, o sistema pode perder mais pressão do que o esperado antes que a válvula feche.
A estanqueidade da sede é frequentemente o primeiro problema notado pelos operadores. Uma válvula que vaza antes da pressão de ajuste pode não ter uma configuração de mola incorreta. Causas comuns incluem pressão operacional muito próxima da pressão de ajuste, sujeira na sede, dano na sede, corrosão, distorção térmica, tensões na tubulação ou má qualidade do reparo.
Uma revisão de campo envolveu uma válvula de segurança de um receptor de ar comprimido que vazava durante a ciclagem normal de pressão. A primeira reação foi aumentar ligeiramente a pressão de ajuste. Isso teria reduzido o sintoma, mas poderia ter comprometido a proteção do equipamento. A causa real do sistema foi uma margem de pressão operacional inadequada, além de sujeira na sede. A ação corretiva foi a limpeza da sede, recalibração e ajuste do controle de pressão do compressor. A prevenção foi manter a margem operacional e evitar o ajuste não autorizado da mola.
O fechamento estável depende da força da mola, movimento do disco, abertura de fechamento, condição do guia, condição da sede, contrapressão e tubulação de descarga. Se a válvula não fechar de forma limpa, a substituição apenas da mola pode não resolver o problema.
Para uma discussão mais aprofundada sobre pressão de ajuste, sobrepressão, acúmulo e abertura de fechamento, leia nosso Pressão de Ajuste, Sobrecarga e Blowdown da Válvula de Segurança Explicados.
A capacidade de alívio não é determinada apenas pela conexão externa. A capacidade depende da área do orifício, projeto da válvula, pressão de ajuste, pressão de alívio, fluido, temperatura, contrapressão e dados certificados pelo fabricante.
O orifício interno é a área de fluxo efetiva usada para a capacidade. Duas válvulas podem ter a mesma flange de entrada ou conexão roscada, mas diferentes áreas de orifício interno e diferentes capacidades certificadas.
Capacidade de alívio requerida é a carga de alívio criada pelo cenário de alívio dominante. Capacidade certificada é a capacidade da válvula verificada sob condições especificadas. A válvula selecionada deve ter capacidade certificada ou documentada suficiente para a carga de alívio requerida.
Em uma revisão de aquisição, uma válvula de segurança com mola abriu na pressão de ajuste especificada durante o teste em bancada, mas a capacidade certificada documentada era inferior à carga de alívio requerida para o vaso protegido. O problema não era o ajuste da mola. A causa raiz foi a seleção pelo tamanho da conexão e pressão de ajuste, em vez da capacidade certificada. A ação corretiva foi reselecionar a válvula usando o caso de alívio dominante, a capacidade requerida e os dados de capacidade do fabricante. A prevenção foi exigir documentação de capacidade na RFQ.
O tamanho da conexão apenas confirma a interface da tubulação. Não confirma a área do orifício, o coeficiente de descarga ou a capacidade de alívio certificada. Substituir uma válvula apenas pelo tamanho da conexão pode criar um dispositivo de proteção subdimensionado.
Serviços com gás, vapor, líquido e duas fases não se comportam da mesma maneira. Temperatura de alívio, peso molecular, densidade, viscosidade, compressibilidade e comportamento de vaporização podem afetar a revisão da capacidade. Use o estado correto do fluido e a condição de alívio, não apenas a condição normal de operação.
Para lógica de dimensionamento detalhada, leia nosso Guia de dimensionamento e capacidade de alívio certificada de válvulas de segurança.
Válvulas de segurança com mola são simples em princípio, mas o desempenho instalado depende do sistema completo. Uma válvula pode passar em um teste de bancada e ainda assim apresentar mau desempenho após a instalação se a tubulação de entrada, a tubulação de saída, a contrapressão ou a condição do fluido não forem adequadas.
| Fator | Como Isso Afeta o Desempenho | Resultado Típico |
|---|---|---|
| Pressão de operação muito próxima da pressão de ajuste | Reduz a margem de vedação | Borbulhamento, vazamento ou levantamento frequente |
| Perda de pressão na entrada | Reduz a pressão disponível na entrada da válvula durante o fluxo | Vibração, ciclagem ou levantamento instável |
| Contrapressão sobreposta | Existe pressão na saída antes da abertura e pode afetar o comportamento de abertura em projetos convencionais | Deslocamento do comportamento de ajuste, instabilidade ou preocupação com a capacidade |
| Contrapressão acumulada | Gerada pelo fluxo através da tubulação de saída após a abertura | Levantamento reduzido, vibração, reajuste inadequado ou redução da capacidade |
| Dimensionamento excessivo | A válvula pode operar com baixo levantamento para a carga de alívio real | Flutter, vibração ou dano à sede |
| Meio sujo ou pegajoso | Contamina a sede, guia ou peças móveis | Vazamento, travamento ou abertura/fechamento tardio |
| Meio corrosivo | Ataca bico, disco, mola ou guia | Vazamento, desvio da pressão de ajuste ou falha mecânica |
| Alta temperatura | Afeta a mola, sede, acabamento e resistência do material | Desvio da pressão de ajuste, vazamento ou vida útil curta |
Se a pressão normal de operação estiver muito próxima da pressão de ajuste, o disco pode não permanecer firmemente assentado durante a flutuação da pressão. Isso pode causar vazamento antes que a válvula abra oficialmente.
Perda excessiva de pressão na entrada pode tornar a válvula instável durante a descarga. A válvula abre, o fluxo começa, a pressão na entrada da válvula cai, a válvula se move para fechar, a pressão se recupera e o ciclo se repete. Esta é uma causa comum de oscilação (chatter).
A contrapressão merece atenção especial durante o projeto. Contrapressão sobreposta já está presente na saída da válvula antes de ela abrir. Em uma válvula de segurança convencional com mola, essa pressão de saída pode afetar o equilíbrio de forças e influenciar o comportamento de abertura. Contrapressão acumulada é criada após a válvula abrir e o fluxo passar pelo tubo de saída, silenciador ou coletor comum. Pode reduzir o levantamento (lift), afetar a capacidade e tornar o fechamento instável.
Um caso comum em campo é uma válvula com mola que passa no teste de fábrica, mas oscila (chatter) após ser conectada a um longo tubo de saída e um coletor de descarga comum. A mola não foi a causa raiz. A causa real do sistema foi a contrapressão acumulada e a resistência da saída durante o alívio. A ação corretiva foi revisar a tubulação de descarga, a pressão do coletor e a contrapressão permitida pelo fabricante. A prevenção foi incluir dados de contrapressão e tubulação de saída na revisão de seleção antes da compra.
Para uma análise mais aprofundada, leia nosso Como a Contrapressão Afeta o Desempenho da Válvula de Segurança.
Uma válvula superdimensionada pode não atingir um levantamento estável sob a carga de alívio real. Ela pode vibrar ou "chatter" porque a demanda de fluxo é muito baixa para que a válvula selecionada opere em uma faixa estável.
Sujeira, incrustações, fluidos que polimerizam, resíduos pegajosos ou produtos de corrosão podem afetar a sede e o guia. Isso pode causar vazamentos, travamento ou mau reencontro da sede. A seleção de material e acabamento deve corresponder ao meio.
Alta temperatura pode afetar as propriedades da mola, materiais da sede, materiais de acabamento e a classificação do corpo. Baixa temperatura pode afetar a tenacidade e o comportamento da vedação. Sempre confirme a adequação do material para as condições de operação e de alívio.
Para seleção de materiais, leia nosso Guia de Seleção de Materiais para Válvulas de Segurança.

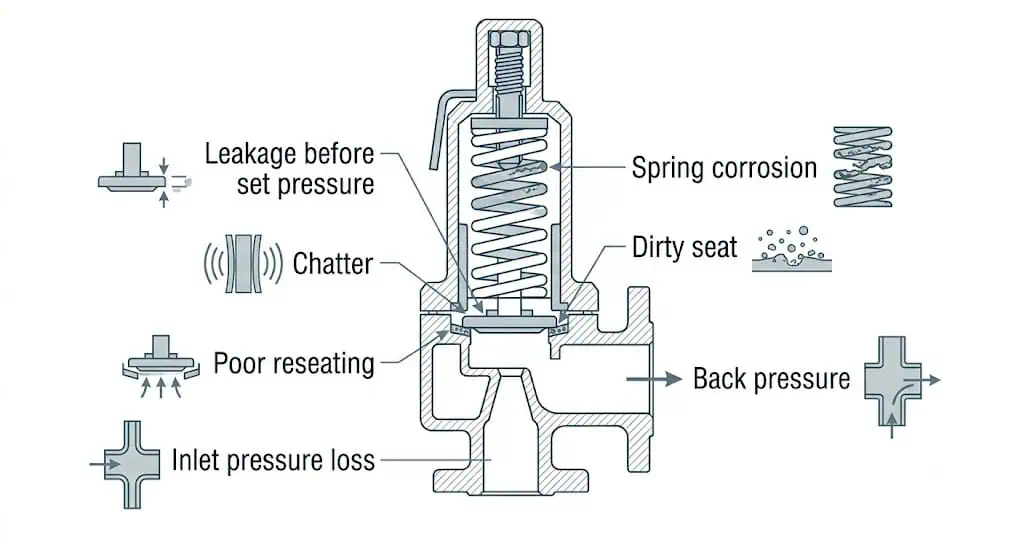

Muitas reclamações sobre válvulas de segurança com mola são, primeiramente, problemas do sistema e, em segundo lugar, problemas da válvula. O sintoma deve ser investigado antes de alterar a pressão de ajuste ou substituir peças.
| Sintoma | Causas possíveis | Revisão Corretiva |
|---|---|---|
| Válvula vaza antes da pressão de ajuste | Pressão operacional muito próxima, sede suja, sede danificada, corrosão, tensões na tubulação, reparo inadequado | Verificar margem de pressão, condição da sede, calibração, limpeza do fluido e tensões de instalação |
| Válvula vibra durante o alívio | Perda excessiva de pressão na entrada, contrapressão acumulada, sobredimensionamento, pressão de processo instável | Revisar tubulação de entrada, tubulação de saída, carga de alívio, dimensionamento da válvula e contrapressão |
| Válvula abre mas não alivia o suficiente | Capacidade certificada insuficiente, condição de alívio incorreta, descarga bloqueada, contrapressão excessiva | Verificar capacidade requerida, capacidade certificada, caminho de descarga e cenário de alívio |
| Válvula não assenta corretamente | Guia sujo, dano na sede, blowdown inadequado, flutuação de contrapressão, problema na mola | Inspecionar guia, sede, mola, comportamento do blowdown e condição da saída |
| Pressão de ajuste alterada após reparo | Montagem inadequada, ajuste de mola, trabalho de sede, recalibração ausente | Recalibrar, revedar, etiquetar e documentar antes de retornar ao serviço |
Vazamentos antes da pressão de ajuste não devem ser corrigidos automaticamente apertando a mola. A causa pode ser dano na sede, sujeira, corrosão, distorção térmica, margem de pressão ou estresse na tubulação.
A vibração pode danificar a sede, o disco, o guia e a mola. Deve ser tratada como um problema sério de instabilidade. Em muitos casos, a válvula está reagindo à perda de pressão de entrada, resistência de saída ou condições de dimensionamento inadequadas.
Se a pressão do sistema continuar a subir após a abertura da válvula, a válvula pode não ter capacidade suficiente, o cenário de alívio pode ser subestimado, ou a contrapressão instalada pode ser maior do que a assumida.
A má vedação pode ser causada por danos na sede, atrito no guia, comportamento incorreto de blowdown, flutuação da pressão de saída ou contaminação. A correção deve ser baseada em inspeção e revisão do sistema, não em suposições.
Uma válvula reparada não deve retornar ao serviço apenas porque foi limpa ou remontada. O trabalho na sede, a substituição do disco, o ajuste da mola e o reparo do guia podem afetar o comportamento de abertura e fechamento.
Em uma revisão de manutenção, uma válvula reparada foi devolvida ao serviço sem recalibração e vedação adequadas. A válvula posteriormente abriu a uma pressão diferente da esperada. A correção foi remover a válvula, recalibrá-la, verificar a placa de identificação e atualizar o registro de manutenção. A prevenção foi exigir certificado de teste, verificação de vedação e etiqueta após o reparo.
Para detalhes de manutenção, leia nosso Guia de Manutenção e Inspeção de Válvulas de Segurança.
Uma válvula de segurança com mola é frequentemente uma escolha prática quando o serviço é razoavelmente limpo, a contrapressão é aceitável, a pressão de operação não está muito próxima da pressão de ajuste e a inspeção regular é possível.
| Condição de Serviço | Adequação da válvula com mola | Nota de Engenharia |
|---|---|---|
| Serviço geral de vapor | Comumente adequado | Revisar temperatura, reação de descarga, drenagem e condição da sede |
| Receptor de ar comprimido | Comumente adequado | Verificar margem de pressão de operação e estanqueidade da sede |
| Serviço de gás limpo | Frequentemente adequado | Revisar capacidade, contrapressão e requisito de vazamento |
| Serviço com sujeira ou partículas | Requer revisão cuidadosa | A contaminação da sede e do guia pode causar vazamento ou travamento |
| Alta contrapressão variável | Pode não ser ideal como projeto convencional | Projeto balanceado por fole ou pilotado pode ser considerado |
| Operando muito próximo à pressão de ajuste | Requer revisão cuidadosa | A estanqueidade da sede e o tipo de válvula devem ser verificados |
| Meio corrosivo | Depende do material e do acabamento (trim) | Revisar material do corpo, bocal, disco, guia e mola |
Válvulas de segurança com mola são amplamente utilizadas para vapor, ar, gás, água e muitos serviços gerais em vasos de pressão onde o fluido e as condições de instalação são compatíveis com o projeto.
Serviços com fluidos sujos, pegajosos, corrosivos, de alta temperatura, alta contrapressão ou bifásicos devem ser revisados cuidadosamente. A questão pode não ser se uma válvula com mola pode ser usada, mas se o projeto específico, material e instalação são adequados.
Se a contrapressão variável for significativa, um projeto balanceado por fole pode ser considerado. Se o serviço de gás de alta pressão limpo exigir fechamento hermético e a pressão de operação estiver próxima da pressão de ajuste, uma válvula de segurança pilotada pode ser considerada. Essas alternativas também têm seus próprios limites e requisitos de manutenção.
Para seleção de tipo, leia nosso Válvula de segurança com mola vs. Válvula de segurança pilotada.
A seguinte lista de verificação pode ser usada ao solicitar um orçamento, revisar uma válvula de substituição ou verificar uma válvula reparada antes do retorno ao serviço.
| Grupo de Dados | Informações a confirmar | Confirmado |
|---|---|---|
| Equipamento protegido | Sistema de vaso, caldeira, compressor, trocador de calor, tanque ou skid | ☐ |
| Base de pressão | MAWP, pressão de operação, pressão de ajuste, pressão de alívio | ☐ |
| Carga de alívio | Capacidade de alívio requerida e cenário de alívio governante | ☐ |
| Capacidade da válvula | Base de capacidade certificada ou documentada | ☐ |
| Fluido | Gás, vapor, líquido, bifásico, limpo, sujo, corrosivo ou pegajoso | ☐ |
| Temperatura | Temperatura de operação e de alívio | ☐ |
| Contrapressão | Condição de contrapressão sobreposta e acumulada | ☐ |
| Instalação | Linha de entrada, linha de saída, drenagem, suporte e destino de descarga | ☐ |
| Material | Material do corpo, bocal, disco, guia, mola e sede | ☐ |
| Testes | Teste de pressão de ajuste, teste de pressão, teste de estanqueidade da sede, se necessário | ☐ |
| Documentos | Folha de dados, dados de capacidade, certificado de material, relatório de teste, dados da placa de identificação | ☐ |
Fornecer equipamento protegido, MAWP, pressão operacional normal, pressão de ajuste, meio, capacidade de alívio necessária, temperatura de alívio e cenário de alívio.
Confirmar tipo de válvula, tamanho, orifício, classe de pressão, material, tipo de sede, faixa de mola, base de capacidade e dados do fabricante.
Solicitar relatório de teste de pressão de ajuste, relatório de teste de pressão, certificado de material, dados de capacidade, relatório de estanqueidade da sede, se necessário, e informações da placa de identificação.
Revise tubulação de entrada, tubulação de saída, destino de descarga, drenagem, suporte, força de reação e contrapressão antes da aprovação final. Uma válvula correta ainda pode ter desempenho insatisfatório se instalada incorretamente.
Para uma revisão de compra mais ampla, leia nosso Checklist de Compra de Válvulas de Segurança para Engenheiros e Compradores.
Solicite um orçamento de engenharia para válvula de segurança com mola:
Envie-nos sua pressão de ajuste, meio, capacidade de alívio requerida, temperatura de operação, contrapressão, conexão de entrada/saída, requisito de material e requisito de certificado. Podemos revisar se uma válvula de segurança com mola é adequada antes do orçamento.
As normas ajudam a definir expectativas de dimensionamento, instalação, inspeção e teste, mas não substituem os dados do fabricante ou a revisão de engenharia do projeto. A norma correta depende da jurisdição, tipo de equipamento, condição de serviço e especificação do projeto.
Observação sobre normas a verificar antes de publicar:API 520 Parte I é relevante para o dimensionamento e direção de seleção de dispositivos de alívio de pressão. API 520 Parte II é relevante para a revisão de instalação. ISO 4126-1 é uma norma de produto para válvulas de segurança e não deve ser tratada como um guia completo de aplicação. NBIC Parte 4 fornece orientações relacionadas à instalação, inspeção e documentação de reparo de dispositivos de alívio de pressão. API RP 576 é relevante para o conhecimento de inspeção e manutenção de dispositivos de alívio de pressão. Confirme as edições mais recentes, os requisitos do projeto e a jurisdição antes de publicar ou orçar.
| Referência | Onde Ajuda | Limite Importante |
|---|---|---|
| API 520 Parte I | Direção de dimensionamento e seleção | Não substitui dados de capacidade certificados pelo fabricante |
| API 520 Parte II | Revisão da instalação | A tubulação de entrada/saída ainda requer revisão específica do projeto |
| ISO 4126-1 | Requisitos do produto de válvula de segurança | Não é um guia completo de aplicação para cada instalação |
| API 527 | Direção de teste de estanqueidade da sede | O requisito de estanqueidade deve ser especificado nos documentos de compra |
| API RP 576 | Direção de referência de inspeção e manutenção | O intervalo de inspeção depende do serviço, regulamentação e histórico da planta |
| NBIC | Roteiro de inspeção, reparo e documentação para dispositivos de alívio de pressão | A jurisdição e os requisitos de reparo qualificado devem ser verificados |
Não aprove uma válvula de segurança com mola apenas pelo nome da norma. A aprovação final deve ser baseada na folha de dados do fabricante, teste de pressão de ajuste, dados de capacidade, informações de material, instruções de instalação e especificação do projeto.
Para um mapa de padrões mais abrangente, leia nosso Guia de Normas para Válvulas de Segurança.
Uma válvula de segurança com mola é um dispositivo de segurança, não uma válvula de controle normal. Não aperte a mola para interromper vazamentos. Não aumente a pressão de ajuste sem aprovação de engenharia. Não substitua uma válvula apenas pelo tamanho da conexão. Não ignore a contrapressão, a perda de pressão de entrada ou a falta de dados de capacidade.
Se uma válvula de segurança vazar, vibrar, abrir tarde, não aliviar o suficiente ou não assentar corretamente, trate-a como um problema de proteção de pressão até prova em contrário. A resposta correta é revisar o equipamento protegido, a pressão de operação, a pressão de ajuste, a capacidade requerida, a capacidade certificada, a condição do assento, a instalação, a contrapressão, o histórico de manutenção e a documentação. Ajustes não autorizados em campo podem tornar o sistema inseguro e invalidar os registros de conformidade.
Guias de engenharia relacionados para válvulas de segurança:
Caixa de Revisão de Engenharia / Autor: Este artigo é escrito sob a perspectiva de revisão de engenharia de válvulas de segurança e válvulas de alívio de pressão, com atenção à operação da válvula com mola, pressão de ajuste, estanqueidade do assento, blowdown, capacidade certificada, contrapressão, perda de pressão de entrada, instalação e manutenção. A seleção final da válvula deve seguir os dados certificados pelo fabricante, especificações do projeto, edições de código aplicáveis e requisitos regulatórios locais.
Uma válvula de segurança com mola usa a força da mola para manter o disco fechado. Quando a pressão de entrada cria força ascendente suficiente para superar a força da mola na pressão de ajuste, o disco levanta e a válvula alivia o fluxo. A válvula assenta após a pressão cair para a pressão de reajuste.
Sim. A ação básica de abertura é automática e autoativada pela pressão do processo. Não requer energia externa para a operação normal de alívio de pressão.
Os termos são por vezes usados de forma diferente por indústria, região e norma. Em geral, válvulas de segurança são comumente associadas à abertura rápida para fluidos compressíveis como vapor ou gás, enquanto válvulas de alívio são frequentemente associadas a serviço com líquidos. Para aquisição, confirme o tipo exato de válvula, o fluido de serviço e a norma aplicável, em vez de confiar apenas na abreviação.
Vazamento antes da pressão de ajuste pode ser causado por pressão operacional muito próxima da pressão de ajuste, sujeira no assento, superfícies de vedação danificadas, corrosão, distorção térmica, tensões na tubulação ou reparo inadequado. Aumentar a pressão de ajuste não é a primeira resposta correta.
A oscilação (chatter) pode ser causada por perda excessiva de pressão na entrada, contrapressão acumulada, sobredimensionamento, pressão instável do processo ou arranjo inadequado da tubulação de descarga. A oscilação pode danificar o assento, disco, guia e mola.
A pressão de ajuste não deve ser alterada casualmente no local. Qualquer ajuste deve seguir aprovação de engenharia, procedimento aplicável, requisitos de recalibração, revedação, etiquetagem e documentação. Ajustes não autorizados podem comprometer a proteção do equipamento.
Não há um intervalo único que se aplique a todos os serviços. O intervalo de inspeção ou recertificação depende da jurisdição, norma do equipamento, procedimento da planta, severidade do serviço, histórico da válvula, registros de manutenção e requisitos regulatórios. Serviços críticos, com fluidos sujos, corrosivos ou de alta temperatura podem exigir análise mais detalhada.
Sim, válvulas de segurança com mola são comumente usadas em serviço com vapor, mas a temperatura, material, projeto do assento, drenagem, tubulação de descarga e os requisitos aplicáveis da caldeira ou do vaso de pressão devem ser verificados.
Forneça o equipamento protegido, MAWP, pressão de operação, pressão de ajuste, capacidade de alívio requerida, fluido, temperatura de alívio, conexão de entrada e saída, contrapressão, requisito de material, tipo de sede e requisitos de certificado.
